IEC 60884 Clamping Device Test Machine
Testing Device Para sa Pagsusuri ng Pinsala Sa Mga Konduktor
Mga Detalye ng Produkto:Modelo ZLT-DSG2

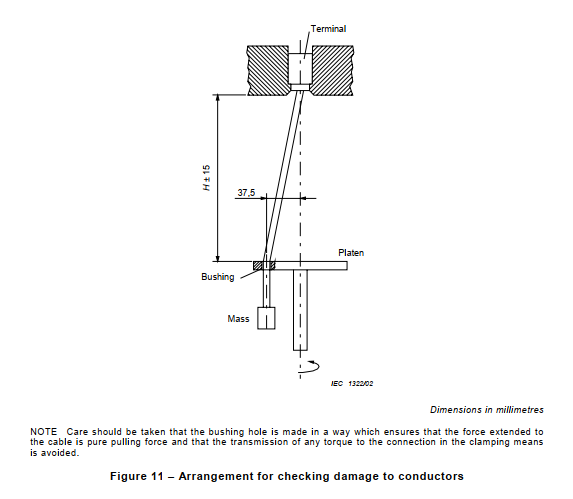

Upang subukan ang pagiging maaasahan ng mga clamping device na humawak ng mga flexible electrical conductor, ayon sa IEC60884-1 figure 11 at clause 12.2.5, VDE0620, gayunpaman para sa mga cross-sectional na lugar hanggang sa 10mm 2 lamang.
Karaniwang Kasuotan:
1 umiikot na platen na may patayong axis ng pag-ikot, upang ilipat ang konduktor, na naka-clamp sa ispesimen,
1 tirahan para sa mga bushings, na may angular contact ball bearing, nakapaloob sa umiikot na platen na may eccentricity na 37,5mm, upang gabayan ang conductor na naka-clamp sa specimen, bore 15mm,
1 AC motor upang himukin ang umiikot na platen sa 10±2rpm,
1 hand vice para ayusin ang specimen, taas(H) adjustable sa 260mm-280mm-300mm-320mm, na may mga mapagpapalit na panga,
4 na collar bushings na may diameter ng bore hole 6,5mm-9,5mm-12,7mm-14,3mm, na ilalagay sa tirahan ng umiikot na platen,
1 set ng mga piraso ng timbang, mass na 300g-400g-700g-900g-1400g-2000g, na may clamping device, na sususpindihin mula sa testing conductor
1 circuit continuity tester para subaybayan ang clamping point, para ihinto ang timer at isara ang buong makina,
1 rack mounted unit na may control panel, na may pangunahing switch, timer para preselect ang gustong tagal ng pagsubok, push-button para sa inching, start at stop push-buttons pati na rin switch para i-activate ang monitoring ng circuit continuity tester.
Power supply: 220V 50Hz, humiling ng iba pang mga boltahe
