Máquina automática de teste de resistência de carretéis de cabo
IEC60335-1

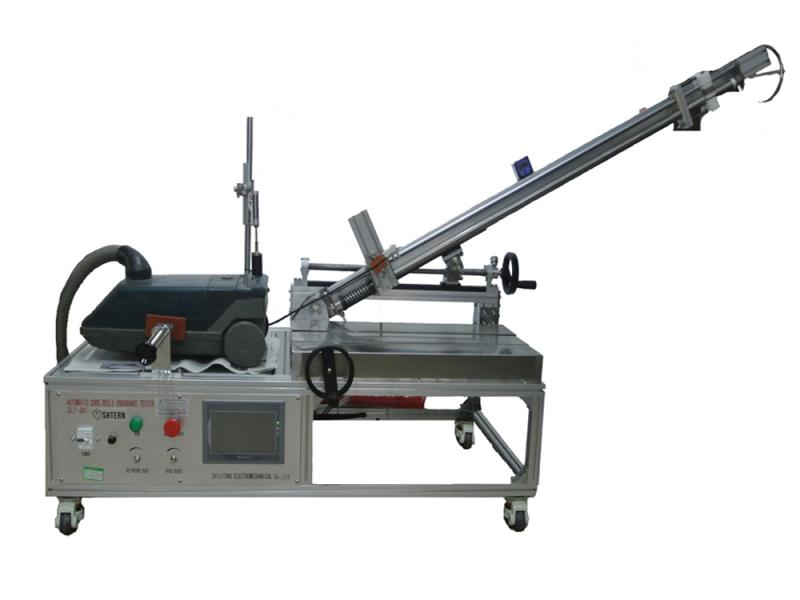

Detalhes do produto: Modelo ZLT-JX.
Testador automático de resistência de bobinas de cabo, para determinar a resistência de bobinas automáticas de cabo, de acordo com IEC60335-1 cláusula 22.16 e UL1017 cláusula 5.16.
Dois terços do comprimento do cordão são desenrolados. Se o comprimento extraível do cordão for inferior a 225 cm, o cordão é desenrolado de modo que permaneça um comprimento de 75 cm na bobina. Um comprimento adicional de 75 cm do cordão é então desenrolado e puxado em uma direção que ocorra a maior abrasão na bainha, levando em consideração a posição normal de uso do aparelho. No local onde o cordão sai do aparelho, o ângulo entre o eixo do cordão durante o teste e o eixo do cordão quando é desenrolado sem resistência substancial é de aproximadamente 60° ou 90°. O teste é realizado 6.000 vezes a uma taxa de aproximadamente 30 vezes por minuto (ou 10 vezes por minuto, de acordo com UL1017 cláusula 5.16) ou à taxa máxima permitida pela construção da bobina de cabo, se esta for menor.
Parâmetro técnico:
*Fonte de alimentação: AC220 50Hz, ou outras tensões mediante solicitação,
* Fornecimento de Ar: Ar comprimido 5~7kg/cm2 (ar a ser fornecido pelo cliente),
* Taxa de Teste: 30 vezes por minuto ou na taxa máxima permitida pela construção do carretel de cabo se esta for menor,
* Tempos de Teste: 0~9999 vezes; nenhum outro teste poderá ser realizado se o número de testes já realizados tiver atingido o necessário
(pode ser predefinido),
* Meios de condução: Acionado por ar (ar comprimido),
* Ângulo: 30~90°, ajustável,
* Curso de desenho: Máximo – 1.000mm (ajustável).
