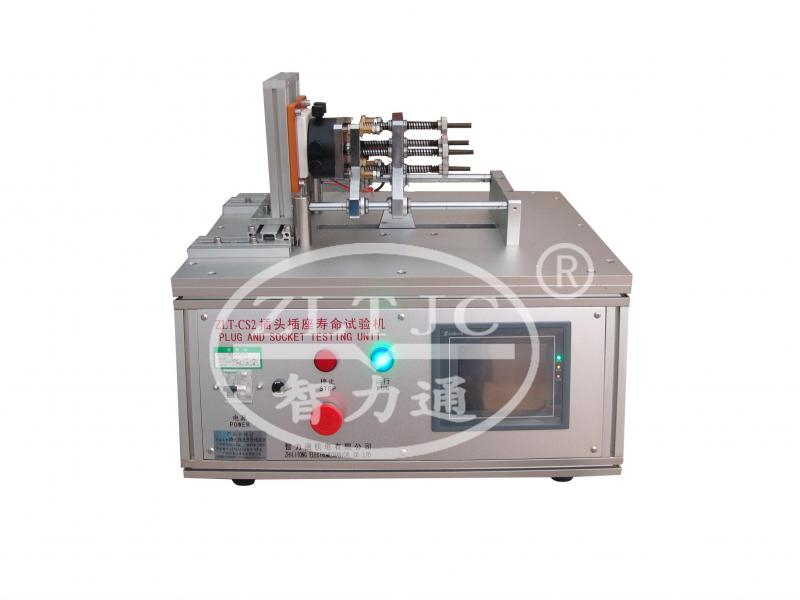

Машина для испытания вилок и розеток на нормальную работу в соответствии с IEC60884, рисунок 16.
Детали продукта: Модель ZLT-CS

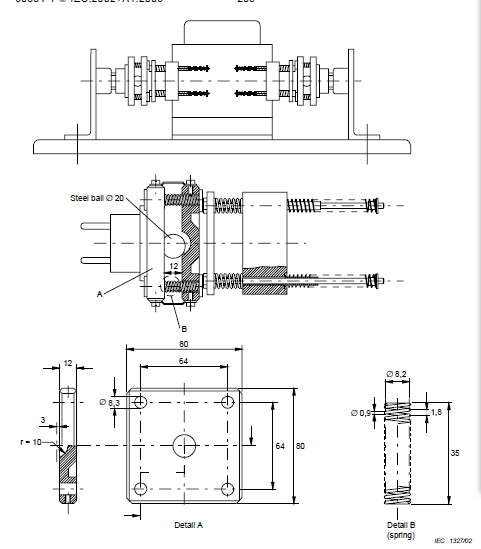

Для испытания вилок и розеток, кабельных соединителей и соединителей приборов с номинальным током до 16 А бытового и аналогичного назначения при комнатной температуре на предмет их отключающей способности и способности выдерживать нагрузки, возникающие при нормальном использовании, в соответствии с МЭК 60884-1, рисунок 16 и раздел 20.
Требование к тестированию:
Розетки испытывают с использованием испытательной вилки с латунными штырями, снабженными, при необходимости, изолирующими втулками, имеющими максимальные указанные размеры с допуском в 0-0.06 мм и расположенными на номинальном расстоянии с допуском +0,05 0 мм. Что касается концов гильз, то достаточно, чтобы их размеры находились в пределах допусков, указанных в соответствующем стандартном листе. Для аксессуаров с номинальным напряжением ниже или равным 250 В и номинальным током ниже или равным 16 А длина хода испытательного устройства составляет от 50 мм до 60 мм. Вилку вставляют и вынимают из розетки 50 раз (100 нажатий) со скоростью
–30 ударов в минуту для принадлежностей с номинальным током до 16 А включительно и номинальным напряжением до 250 В включительно;
–15 ударов в минуту для других аксессуаров.
Стандартный наряд:
1, 2 или 3 направляющих, с шарикоподшипниковой направляющей, с подпружиненной опорой для крепления подвижной части образцов, с двойной скоростью срабатывания, с предохранительными разъемами для подключения образцов к внешнему испытательному напряжению
1 или 2 или 3 держателя(ей), кратные стали, с защитным кожухом
1 сменный блок с передней панелью для устройств управления
1 устройство управления для каждой каретки: программируемый блок управления со сменными программными модулями (содержащими «ритм теста») и для регулировки и индикации параметров теста «количество ходов», «время хода» и «время до хода втягивания» (для контроля времени, в течение которого протекает испытательный ток), с кнопками запуска и остановки, а также с кнопками для ручного перемещения поршней цилиндров и в качестве индикатора срабатывания цилиндров. Подключение к AC220V50Гц, другие напряжения и частоты по запросу.
Для одного образца модель ZLT-CS1
Для двух экземпляров, модель ZLT-CS2.
Четыре экземпляра, модель ZLT-CS3.
