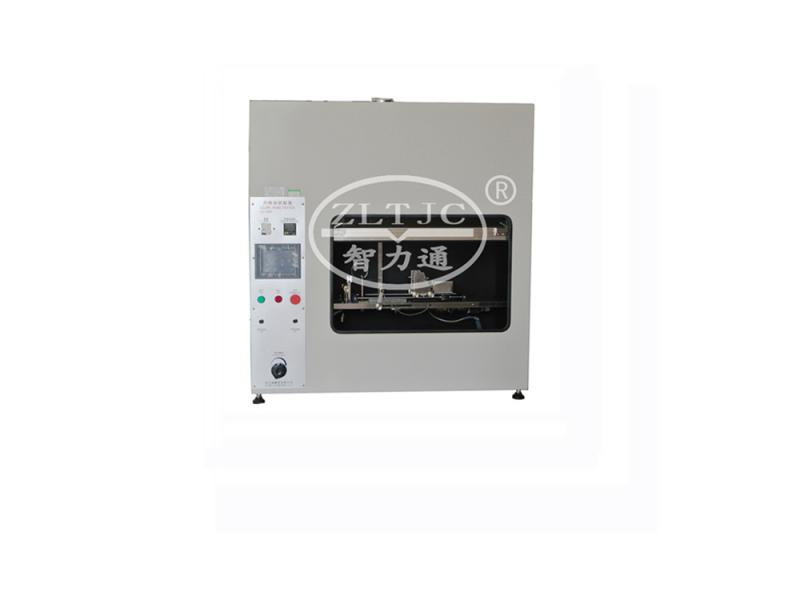

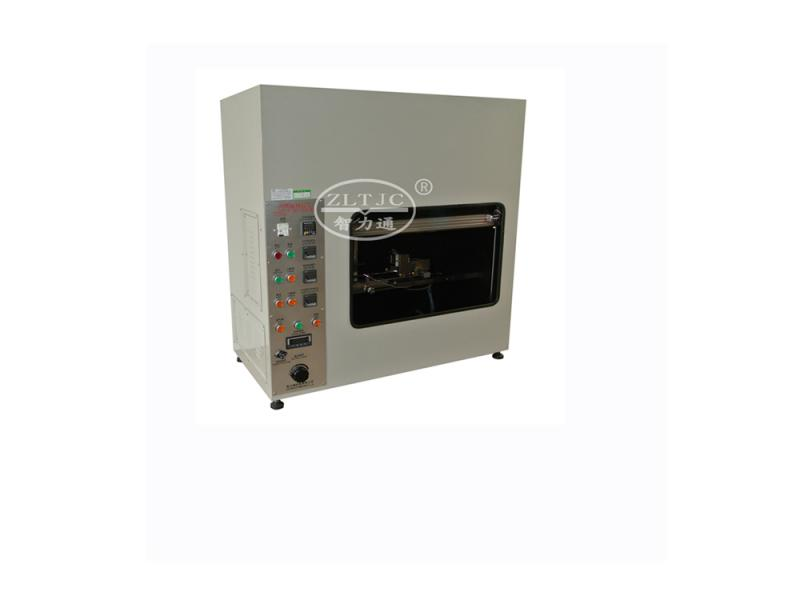

Апарат для тестування розжареного дроту
Апарат для тестування розжареного дроту з витяжною шафою IEC60695-2-10
Деталі продукту: Модель ZLT-GTR:
Апарат для випробувань розжареного дроту для визначення вогнестійкості за допомогою тесту на пожежну небезпеку, відповідно до IEC60695-2-10, IEC60335, IEC60598 та інших стандартів.
Джерело займання імітується електрично нагрітою дротяною петлею, до якої з постійним зусиллям притискають зразок. Мініатюрна термопара сорочки служить датчиком температури петлі.
Зразок необхідно прикріпити до каретки, на яку за допомогою натяжного шнура діє вага із силою 1 Н у напрямку дротяної петлі. Шкали дозволяють зчитувати висоту полум'я та глибину проникнення. Приблизно на 200 мм нижче дротяної петлі монтується дошка з соснового дерева, покрита шаром цигаркового паперу. Цей прилад дозволяє судити про небезпеку поширення вогню через палаючі краплі або розжарені частини, що падають із зразка. Калібрування виконується за допомогою срібної фольги, коли фольга плавиться, вимірювальний блок повинен показувати температуру 960 ℃.
Стандартний одяг:
1 дротяна петля нікель-хром, Φ4 мм, відповідно до IEC60695-2-10 рис. 1, із затискним механізмом, з Φ0,6 мм для термопари
1 каретка з кріпленням для зразка, зі швидкістю наближення та віддалення від 10 мм/с до 25 мм/с
1 тонкий тяговий механізм з вагами для навантажень 0,95±0,1 Н
1 калібр 7 мм для глибини проникнення, з максимальним покажчиком і упором,
1 шкала для вимірювання висоти полум'я,
1 ізолюючий трансформатор сильного струму для нагріву дротяної петлі з послідовно підключеним трансформатором зі змінним коефіцієнтом, щоб встановити температуру до 960±10 ℃,
1 термопара типу К, хромель-алюмель, Φ1 мм, довжина прибл. 500 мм, для індикації температури петлі розжареного дроту, з цифровим дисплеєм, діапазон вимірювання 0~1050 ℃, вбудований робочий,
1 камера об'ємом не менше 0,5 м 3, внутрішня частина чорна,
1 дерев’яна дошка товщиною 10 мм, 10 аркушів обгорткової тканини вагою від 12 г/ ㎡ до 30 г/ ㎡.
Джерело живлення: 220 В 50 Гц за запитом іншої напруги.
