የኃይል ገመድ ተጣጣፊነት ሞካሪ
IEC60335 የኃይል ገመድ አዙሪት ግንኙነት ጽናት ተጣጣፊ የኬብል ሞካሪ

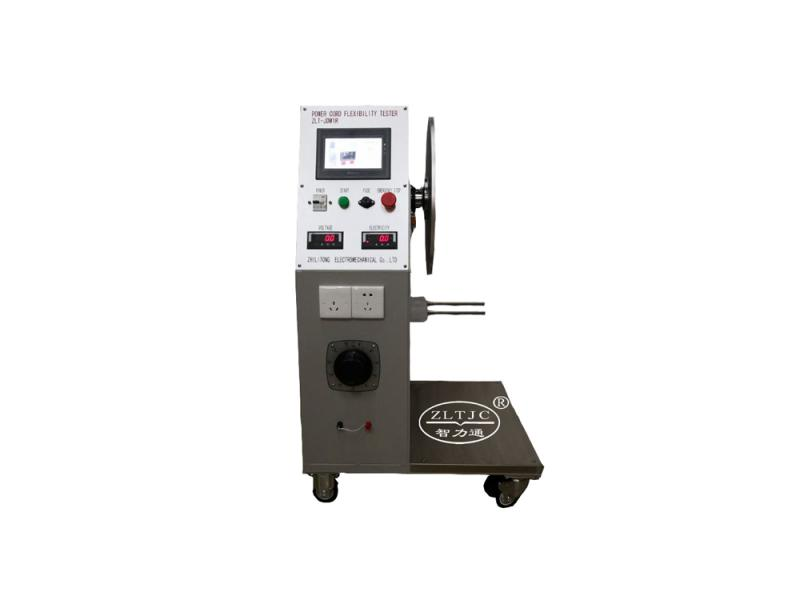

የምርት ዝርዝሮች፡ ሞዴል ZLT-JDW1R.
የፈጠራውን የኃይል ገመድ ተጣጣፊነት ፈታሽ ማስተዋወቅ - የአቅርቦትን ገመድ ጽናትና አስተማማኝነት ለመገምገም የእርስዎ ዋና መፍትሄ።
የምርት ዝርዝሮች፡ የላቀውን ሞዴል ZLT-JDW1R በማሳየት፣ ለዘመናዊ ምህንድስና የላቀነት ማረጋገጫ።
ጥብቅ ተከታታይ የመታጠፍ ሙከራዎችን ለማድረግ የተነደፈው ይህ መሳሪያ በመሳሪያዎች አቅርቦት ገመድ መግቢያ ነጥብ ላይ ትክክለኛ የመወዛወዝ እንቅስቃሴዎችን በማድረግ ከ IEC60335-1 አንቀጽ 25.14 ምስል 8 እና IEC60745-1 ጋር መከበራቸውን ያረጋግጣል።
የኃይል ገመድ ተጣጣፊነት ሞካሪ ፣በ IEC60335 1 አንቀጽ 25.14 ምስል 8 እና IEC60745 1 መሠረት የአቅርቦት ገመድ ወደ መሳሪያው በሚገቡበት ቦታ ላይ ለመፈተሽ እንቅስቃሴዎችን በማወዛወዝ በተከታታይ ለማጣመም ሙከራዎች።
የመግቢያ መክፈቻውን የሚያጠቃልለው የመሳሪያው ክፍል በተወዛዋዥው አባል ላይ ተስተካክሏል, ስለዚህም የአቅርቦት ገመድ በጉዞው መካከል በሚሆንበት ጊዜ, ወደ ገመድ ጠባቂው ወይም መግቢያው የሚገባበት የገመድ ዘንግ ቀጥ ያለ እና በመወዛወዝ ዘንግ ውስጥ ያልፋል. የጠፍጣፋ ገመዶች ክፍል ዋናው ዘንግ ከመወዛወዝ ዘንግ ጋር ትይዩ መሆን አለበት.
ገመዱ የተገጠመለት ኃይል ተጭኗል ;
- 10 N, ከ 0,75 ሚሜ 2 በላይ የሆነ የስም መስቀለኛ መንገድ ላላቸው ገመዶች
- 5 N, ለሌሎች ገመዶች.
በ IEC60335 ምስል 8 ላይ እንደሚታየው በመወዛወዝ ዘንግ እና ገመድ ወይም ገመድ ጠባቂው ወደ መሳሪያው ውስጥ በሚገቡበት ቦታ መካከል ያለው ርቀት X ተስተካክሏል, ይህም የሚወዛወዝ አባል በጠቅላላው ክልል ላይ ሲንቀሳቀስ, ገመዱ እና ጭነቱ ዝቅተኛውን የጎን እንቅስቃሴ ያደርጋሉ.
የመወዛወዝ አባል በ 90 ° (በአቀባዊው በሁለቱም በኩል 45 °) ይንቀሳቀሳል, ለአይነት Z ማያያዣዎች የመቀያየር ብዛት 20 000 እና ለሌሎች አባሪዎች 10 000 ነው. የመተጣጠፍ መጠን በደቂቃ 60 ነው.
መደበኛ አልባሳት፡-
1 የኤሌክትሪክ ድራይቭ ሞተር በመቀነሻ እና በማወዛወዝ ማርሽ፣
1 የውጤት ዘንግ፣ የሚወዛወዝ አንግል 45°፣60°ወይም 90°በአቀባዊ በሁለቱም በኩል፣
1 የክብደት ስብስቦች፣ 5N-10N፣
1 የፍጥነት ማስተካከያ፣ ለመወዛወዝ ድግግሞሽ 10 ~ 60 ራፒኤም፣
1 መቆጣጠሪያ አሃድ ከ 6 አሃዝ ጋር ሲቀያየር እና ቁጥሩ ሲቀያየር የናሙና ክፍት ዑደት ፣
1 የ 3 KVA የኃይል ውፅዓት መቆጣጠሪያ ዑደት ፣ ለናሙና የኃይል አቅርቦት ፣
PLC መቆጣጠሪያ
የኃይል አቅርቦት: AC220V 50Hz ፣ ሌሎች የቮልቴጅ እና ድግግሞሾች በጥያቄ።
