בודק גמישות כבל חשמל
IEC60335 חיבור מסתובב כבל חשמל סיבולת בודק כבל גמיש

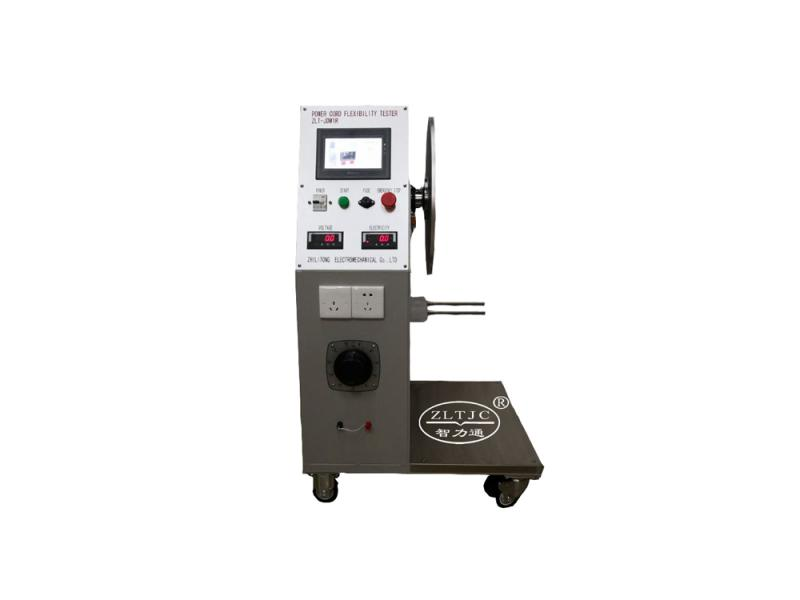

פרטי המוצר: דגם ZLT-JDW1R.
מציגים את בוחן גמישות כבל החשמל החדשני - הפתרון המוביל שלך להערכת סיבולת ואמינות כבל אספקה.
פרטי המוצר: כולל את הדגם המתקדם ZLT-JDW1R, עדות למצוינות הנדסית מודרנית.
תוכנן לביצוע בדיקות כיפוף רציפות קפדניות, מכשיר זה מבטיח עמידה בסעיף 25.14 של IEC60335-1 איור 8 ו-IEC60745-1, על ידי ביצוע תנועות סיבוב מדויקות בנקודת הכניסה של כבל האספקה של המכשירים.
בודק גמישות כבל חשמל , לבדיקות כיפוף מתמשכות על ידי תנועות סיבוב לבדיקת כבל החשמל היכן שהוא נכנס למכשיר, בהתאם ל-IEC60335 1 סעיף 25.14 איור 8 ו-IEC60745 1.
החלק של המכשיר הכולל את פתח הכניסה מקובע לאיבר המתנודד, כך שכאשר כבל האספקה נמצא באמצע תנועתו, ציר הכבל שבו הוא נכנס למגן החוט או הכניסה הוא אנכי ועובר דרך ציר התנודה. הציר הראשי של קטע החוטים השטוחים יהיה מקביל לציר התנודה.
החוט נטען כך שהכוח המופעל הוא
– 10 N, עבור חבלים בעלי שטח חתך נומינלי העולה על 0.75 מ'מ;
– 5 N, עבור חוטים אחרים.
המרחק X, כפי שמוצג באיור 8 של IEC60335, בין ציר התנודה לנקודה שבה הכבל או מגן הכבל נכנסים למכשיר, מותאם כך שכאשר האיבר המתנודד נע על פני כל הטווח שלו, הכבל והעומס מבצעים את התנועה הצידית המינימלית.
האיבר המתנודד מועבר בזווית של 90° (45° משני הצדדים של האנכי), מספר הכיפוף עבור חיבורים מסוג Z הוא 20,000 ועבור חיבורים אחרים 10,000. קצב הכיפוף הוא 60 לדקה.
תלבושת סטנדרטית:
מנוע הנעה חשמלי אחד עם הפחתה וגיר מסתובב,
פיר פלט אחד, זווית סיבוב 45°, 60° או 90° משני הצדדים של האנכי,
1 סטים של משקולות, 5N-10N,
כוונון מהירות אחד, לתדירות הסתובבות 10~60 סל'ד,
יחידת בקרה אחת עם 6 ספרות, כיבוי מראש של מספר הכונן ומסובב את מספר ההנעה המונה. כאשר המדגם פתוח מעגל,
מעגל בקרה 1 של תפוקת חשמל של 3 KVA, אספקת חשמל לדגימה, ספק כוח
של בקר PLC
: AC220V 50Hz, מתחים ותדרים אחרים על פי בקשה.
