በተሰኪው አካል ውስጥ የፒን ጥገናን ለማረጋገጥ የሙከራ መሣሪያ



በተሰኪው የፍተሻ መሳሪያ አካል ውስጥ የፒን ማስተካከልን ያረጋግጡ.

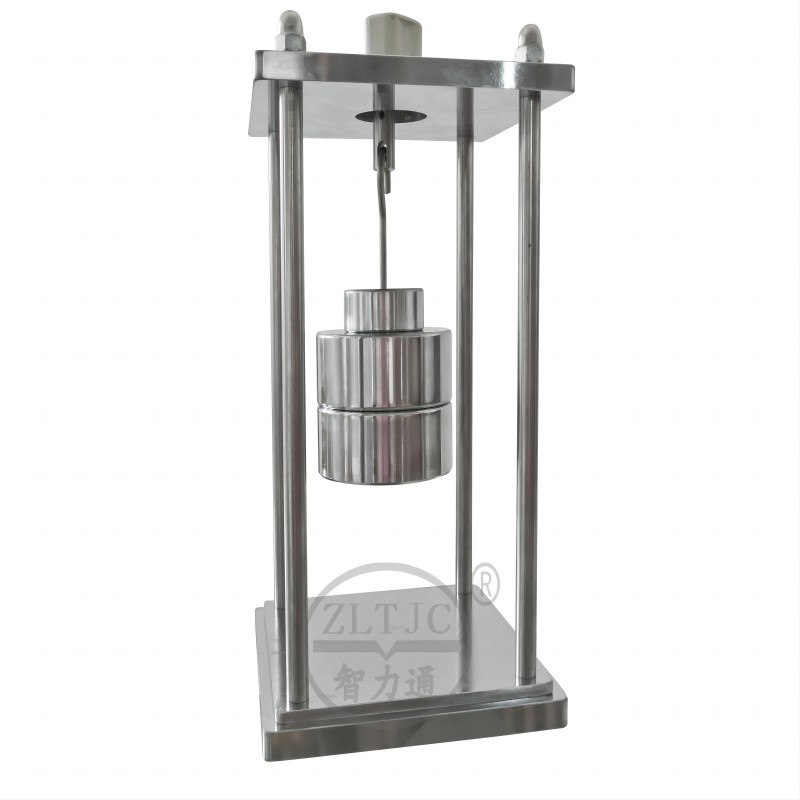

ለ IEC 60884 በመሰኪያው አካል ውስጥ የፒን መጠገኛን ለማረጋገጥ የሙከራ መሣሪያ ምስል 30 የሙከራ ዝግጅት

የምርት ዝርዝሮች: ሞዴል ZLT-CX1

በተሰኪው አካል ውስጥ ያሉትን የፒን ማስተካከልን ለመወሰን ከ IEC60884-1 ምስል 30 ጋር ይጣጣሙ, ሶኬቱ በጠንካራ ብረት ላይ ለተሰኪው ፒን ተስማሚ የሆኑ ጉድጓዶች በተዘጋጀው ጠንካራ የብረት ሳህን ላይ ይደረጋል.

በቀዳዳዎቹ ማዕከሎች መካከል ያለው ርቀት በእያንዳንዱ የፒን መስቀለኛ ክፍል ዙሪያ በተከበበው የክበብ ማዕከሎች መካከል ካለው ርቀት ጋር ተመሳሳይ መሆን አለበት።

እያንዳንዱ ቀዳዳ በፒን ፕላስ (6 ± 0,5) ሚ.ሜትር መስቀለኛ ክፍል ዙሪያ ከተከበበው ክበብ ጋር እኩል የሆነ ዲያሜትር ሊኖረው ይገባል.

መሰኪያው በብረት ጠፍጣፋው ላይ የተቀመጠው ፒንቹን የሚይዙት የክበቦች ማዕከሎች ከቀዳዳዎቹ ማዕከሎች ጋር እንዲገጣጠሙ ነው.

በ IEC 60884-1 በሰንጠረዥ 16 ላይ እንደተገለጸው ከከፍተኛው የማስወገጃ ሃይል ​​ጋር እኩል የሆነ መጎተት P በእያንዳንዱ ፒን ላይ በተራው ለ1 ደቂቃ ያለምንም ጀርክ ይተገበራል።

መጎተቱ በማሞቂያ ካቢኔ ውስጥ በሙቀቱ (70 ± 2) ዲግሪ ሴንቲ ግሬድ ውስጥ ይተገበራል, ሶኬቱ በማሞቂያው ካቢኔ ውስጥ ከተቀመጠ 1 ሰአት በኋላ.

ከሙከራው በኋላ, ሶኬቱ ወደ የአካባቢ ሙቀት እንዲቀዘቅዝ ይፈቀድለታል እና ምንም ፒን በሶኪው አካል ውስጥ ከ 1 ሚሊ ሜትር በላይ መፈናቀሉን ማረጋገጥ አለበት.

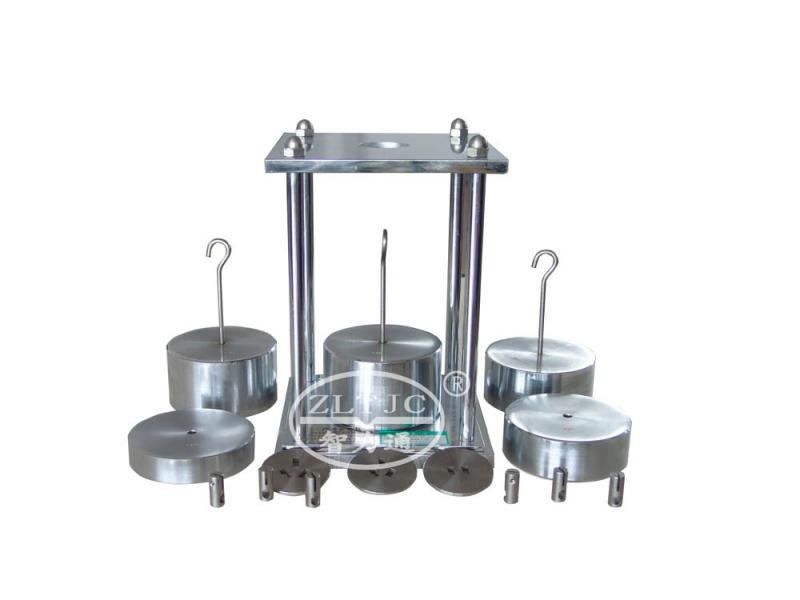

መደበኛ አለባበስ;

1 የሙከራ ማቆሚያ,

1 የሙከራ ጣቢያ;

1 የክብደት ስብስቦች፣ 50*1-20N*2-30N*1-4N*1፣

1 የሶክድ ስብስቦች፣ ቢኤስ ሶክድ እና ዩኤስኤ ሶክድ

በ'Plug Test Device አካል ውስጥ የፒን መጠገኛን አረጋግጥ' በሚለው ወደር የለሽ ትክክለኛነትን ተለማመድ። ይህ አስፈላጊ መሣሪያ እያንዳንዱ መሰኪያ ወደ እርስዎ የጥራት ማረጋገጫ የስራ ፍሰት ያለምንም እንከን በማዋሃድ ከፍተኛውን ደረጃዎች እንደሚከተል ያረጋግጣል።
