Preverite fiksacijo zatičev v telesu preskusne naprave vtiče.

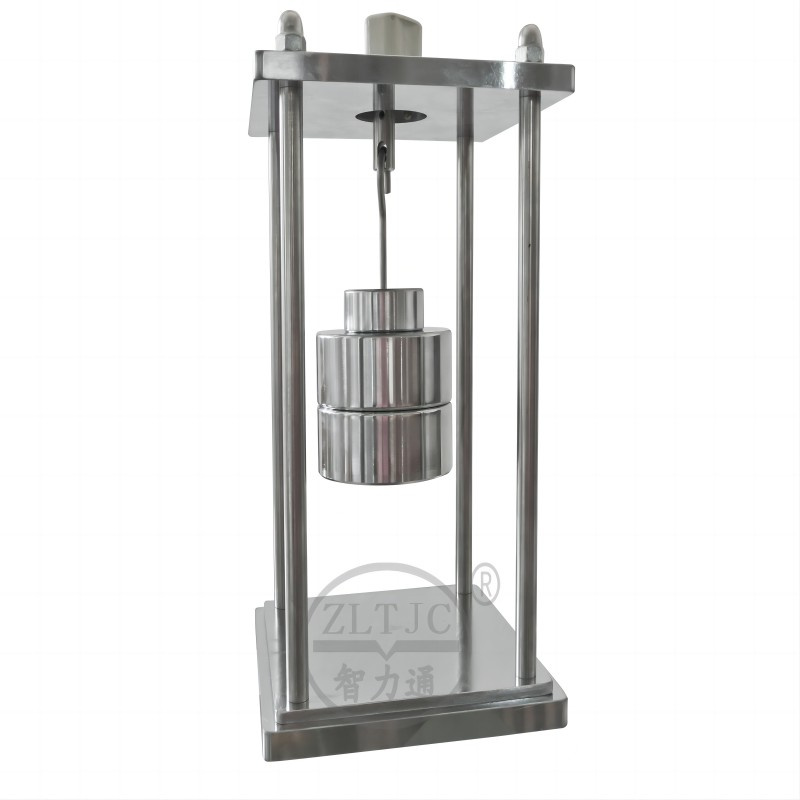

Testni aparat za preverjanje pritrditve zatičev v telesu vtiča za IEC 60884 Slika 30 Preskusna razporeditev
Podrobnosti o izdelku: Model ZLT-CX1

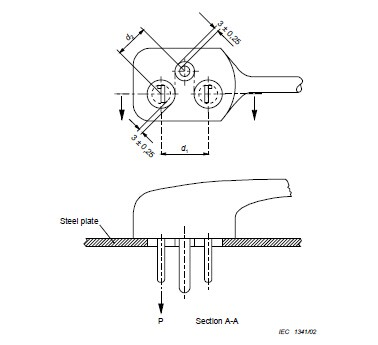

Če želite določiti fiksacijo zatičev v telesu vtiča, v skladu z IEC60884-1 Slika 30, je čep nameščen na togo jekleno ploščo, ki je opremljen z luknjami, primernimi za zatiče vtiča.
Razdalje med središči luknjic morajo biti enake razdalji med središči kroga, obkrožene okoli prečnega prereza vsakega zatiča v standardnem listu vtiča.
Vsaka luknja ima premer, enak premeru kroga, obkroženega okoli prečnega prereza PIN-a plus (6 ± 0,5) mm.
Vtič je nameščen na jekleni plošči tako, da središča krogov, ki obkrožajo zatiče, sovpadajo s središči luknje.
Vlečni p, ki je enak največji odtegnitveni sili, kot je navedeno v tabeli 16 v IEC 60884-1, se na vsakem zatiču uporablja brez kretenov v smeri vzdolžne osi PIN.
Vlečenje se nanese znotraj ogrevalne omare pri temperaturi (70 ± 2) ° C, 1 uro, potem ko je vtič nameščen v ogrevalni omari.
Po preskusu se vtič pusti, da se ohladi na temperaturo okolice in preveri je, da v telesu vtiča ni bil za več kot 1 mm premaknjen noben zatič.

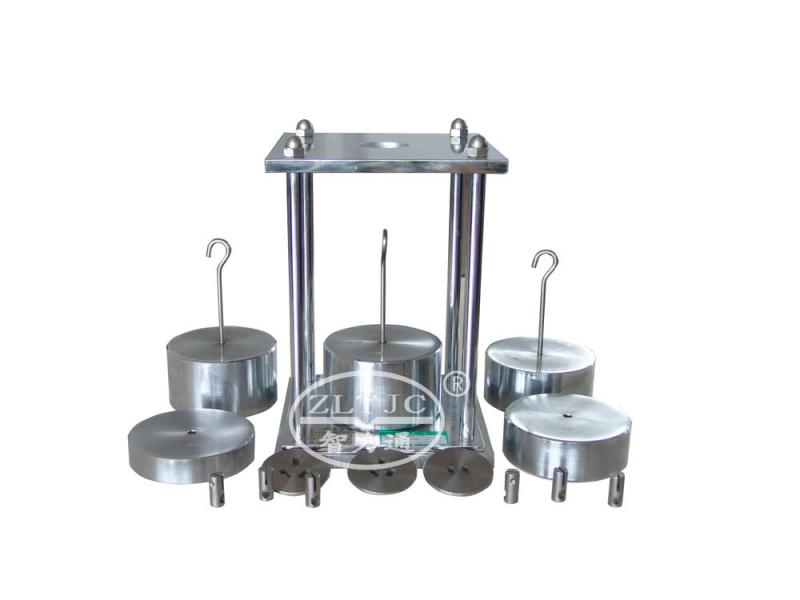

Standardna obleka:
1 testno stojalo,
1 testna postaja,
1 sklopi teže, 50*1-20n*2-30n*1-4n*1,
1 sklopi zataknjene, BS zataknjena in ameriška nogavica
