نظرة عامة على المنتج
نحن مصنعون محترفون لآلات اختبار الانحناء الدوري المُغلفة الأساسية للمركبات وفقًا لمعايير ISO 14572، تم تصميم .

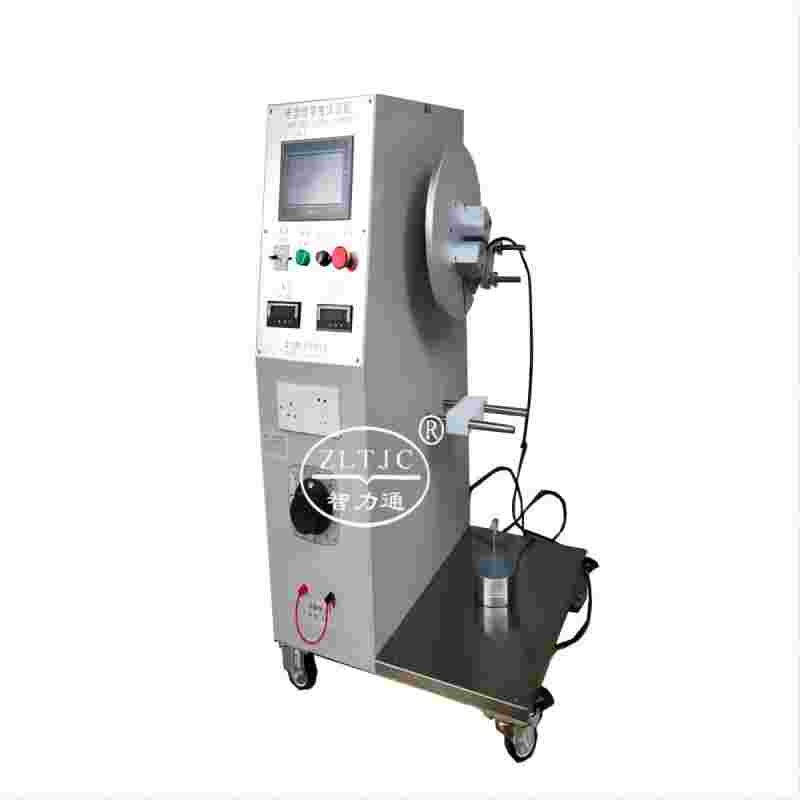

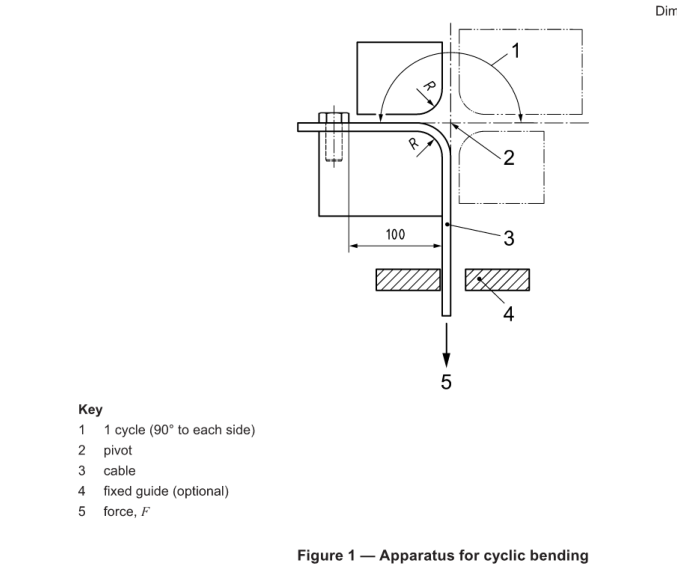

الموديل ZLT-JDW1A خصيصًا لإجراء اختبارات الانحناء الدوري عن طريق حركات الدوران وفقًا لمعيار ISO 14572 البند 7.3، الشكل 1. .
يقوم هذا الجهاز بتقييم قدرة تحمل الانحناء للكابلات أحادية أو متعددة النواة المستديرة والمغلفة والمحجبة وغير المفحوصة (60 فولت و600 فولت)، مما يضمن الامتثال للمعايير الدولية لمتانة كابلات السيارات.
التطبيقات
اختبار متانة كابلات المركبات وأسلاك الأسلاك
مراقبة الجودة في خطوط إنتاج كابلات السيارات
التحقق من البحث والتطوير لتصميمات الكابلات الجديدة
اختبار الامتثال لمتطلبات 14572 ISO
الميزات الرئيسية
الامتثال لمعايير ISO - يفي تمامًا بمتطلبات اختبار ISO 14572 البند 7.3، الشكل 1.
±90 درجة دوران دقيق - حركة دوران دقيقة على جانبي المحور الرأسي.
معلمات اختبار قابلة للتعديل - تدعم أنصاف أقطار الانحناء وأحمال الشد المختلفة.
وظيفة العد والإيقاف التلقائي - يقوم العداد المكون من 6 أرقام بتسجيل الدورات ويتوقف عند فشل العينة (دائرة مفتوحة).
مصدر طاقة قابل للتخصيص – متوفر بجهد 220 فولت/50 هرتز أو الفولتية الأخرى عند الطلب.
بناء قوي - مصمم للاستخدام في المختبر والإنتاج على المدى الطويل.
المواصفات الفنية
| السلعة |
مواصفات |
| نموذج |
ZLT-JDW1A |
| زاوية الدوران |
±90 درجة على كل جانب من الجانب الرأسي |
| سرعة الاختبار |
15 دورة/دقيقة |
| تحميل التوتر |
5 ن/مم⊃2؛ في الموصلات |
| شعاع الانحناء |
r = 2.5 × القطر الخارجي للكابل |
| نظام القيادة |
محرك كهربائي مع تروس تخفيض وتدوير |
| عداد |
عداد تحديد مسبق مكون من 6 أرقام مع توقف تلقائي |
| إمدادات الطاقة للعينة |
خرج 3 كيلو فولت أمبير |
| مصدر الطاقة (الآلة) |
تيار متردد 220 فولت 50 هرتز (متاح حسب الطلب) |
الزي القياسي
1 × محرك كهربائي مع تروس تخفيض وتدوير
1 × عمود الإخراج، دوران ±90 درجة
1 × مجموعة أوزان (5 نيوتن/مم⊃2؛ شد)
1 × مجموعة من تركيبات نصف قطر الانحناء (r = 2.5 × قطر الكابل)
1 × نظام تعديل السرعة
1 × وحدة تحكم مع عداد مكون من 6 أرقام
1 × دائرة تحكم بقدرة 3 كيلو فولت أمبير
