Zařízení pro testování vody IPX1 až IPX6: Jak vytvořit správné nastavení testu IP

Ochrana proti vniknutí vody se stala základním požadavkem napříč průmyslovými odvětvími, jako je elektronika, automobilové systémy, osvětlení a průmyslové kryty. Výrobky vystavené vlhkosti, stříkající nebo vysokotlaké vodě musí před vstupem na globální trhy splňovat jasně definované normy ochrany. Tento požadavek vedl k rychlému přijetí IP zařízení pro testování vody navržené tak, aby simulovalo skutečné podmínky prostředí s přesností a opakovatelností.

Od základních simulací kapání až po testování vysokotlakým paprskem představují úrovně IPX1 až IPX6 kritický rozsah scénářů expozice vodě definovaných mezinárodními standardy. Vytvoření efektivního testovacího nastavení není omezeno na nákup jednoho zařízení; zahrnuje výběr správné kombinace zařízení, soulad s normami shody a zajištění dlouhodobé spolehlivosti prostřednictvím kalibrace a řízení procesu.

Klíčové věci

● Zařízení pro testování vody IPX1 až IPX6 pokrývá scénáře expozice kapající, stříkající a tryskající vodě

● Kompletní nastavení testu IP vyžaduje více zařízení nakonfigurovaných podle IEC 60529

● Zařízení pro IP testování vody musí odpovídat velikosti produktu, aplikaci a cílovým certifikačním trhům

● Automatizace zlepšuje opakovatelnost a snižuje lidskou chybu v procesech testování IP

● Kalibrace a dokumentace jsou nezbytné pro zachování shody a sledovatelnosti



Přehled shody zařízení pro testování IP

Definice a účel

Testování ochrany proti vniknutí (IP) definuje, jak účinně produkt odolává pronikání pevných látek a kapalin. V tomto rámci se IP zařízení na testování vody používá speciálně k hodnocení odolnosti vůči působení vody v kontrolovaných laboratorních podmínkách. Každá úroveň IPX odpovídá standardizované metodě, která replikuje různé scénáře prostředí.

Účelem tohoto testování je ověřit, že kryty brání vniknutí vody do kritických součástí, které by mohly ohrozit bezpečnost nebo funkčnost. V mnoha průmyslových odvětvích může nesplnění požadavků IP vést ke stažení výrobků z trhu, bezpečnostním rizikům nebo zamítnutí certifikace. Proto IP testování není pouze krokem kontroly kvality, ale také regulační nutností.

Testovací postupy jsou navrženy tak, aby simulovaly realistické podmínky expozice, jako je kapající déšť, stříkající voda nebo tlakové trysky. Tyto simulace musí být konzistentní a opakovatelné, a proto jsou specializované zařízení pro testování vody IP . Místo manuálních testovacích přístupů je vyžadováno

Význam pro ochranu před vniknutím vody

Ochrana proti vniknutí vody přímo souvisí s životností výrobku a provozní bezpečností. Zařízení používaná venku, ve vlhkém prostředí nebo v průmyslovém prostředí jsou neustále vystavena vlhkosti, takže shoda IP je spíše základním požadavkem než volitelnou funkcí.

V odvětvích, jako jsou elektrická vozidla a LED osvětlení, může vystavení vodě časem způsobit elektrické poruchy nebo korozi. Správné používání zařízení pro testování vody IP zajišťuje, že taková rizika budou identifikována již ve fázi vývoje, čímž se sníží náklady na dlouhodobou údržbu a záruční nároky.

Globální obchod také hraje roli při zdůrazňování souladu s duševním vlastnictvím. Produkty určené pro mezinárodní trhy musí splňovat normy IEC a důsledné testování s certifikovaným zařízením pro testování vody IP zajišťuje, že produkty splňují očekávání napříč regiony bez nutnosti předělání.



Normy zkušebních zařízení na ochranu proti vniknutí vody

IEC 60529 a globální normy

IEC 60529 je primární mezinárodní norma upravující zkušební postupy IP. Definuje metodiku, požadavky na vybavení a kritéria přijatelnosti pro ochranu proti vniknutí pevných látek i kapalin. Většina IP testovacích zařízení na vodu je navržena speciálně tak, aby vyhovovala této normě a zajistila globální použitelnost.

Norma popisuje přesné podmínky, jako jsou průtoky vody, úrovně tlaku, průměry trysek a trvání expozice. Tyto parametry musí být přísně kontrolovány, aby byla zajištěna validita testu. Výsledkem je, že moderní IP zařízení na testování vody integruje systémy řízení průtoku, regulaci tlaku a kalibrované měřicí nástroje.

Kromě norem IEC jsou regionální úpravy, jako jsou normy EN a GB, v těsném souladu s normou IEC 60529, což výrobcům umožňuje používat stejné zařízení pro testování vody IP napříč několika certifikačními cestami.

Typy testů IPX1–IPX6

Rozsah od IPX1 do IPX6 představuje postupně náročnější podmínky vystavení vodě. Každá úroveň vyžaduje specifický typ zařízení pro IP testování vody pro přesnou simulaci definovaného scénáře.

Úroveň IP	Testovací metoda	Typ zařízení	Vystavení vodě
IPX1	Vertikální odkap	Odkapávací krabice	Lehce kapající voda
IPX2	Nakloněná okapnice	Nastavitelný odkapávací systém	Odkapávání pod úhlem 15°
IPX3	Sprej	Oscilační trubice	Stříkání vody
IPX4	Splash	Oscilační trubice	Vícesměrný splash
IPX5	Vodní proud	Systém trysek	Nízkotlaké trysky
IPX6	Silný proud	Vysokotlaká tryska	Výkonné vodní trysky

Každá zkušební metoda vyžaduje přesnou kontrolu distribuce vody a doby expozice. Například oscilační trubice používané v testech IPX3 a IPX4 se musí otáčet definovanou rychlostí, aby bylo zajištěno jednotné pokrytí. Podobně testy IPX5 a IPX6 spoléhají na kalibrované trysky k udržení stálého tlaku paprsku.

Výběr zařízení pro testování vody IP proto musí být v souladu se specifickými úrovněmi IP požadovanými produktem. Pokus o použití jednoho zařízení pro více úrovní testu bez správné konfigurace může ohrozit přesnost testu.



Jak vytvořit správné nastavení testu IP

Krok 1: Definujte požadované IP hodnocení

Prvním krokem při budování efektivního testovacího nastavení je určení cílového hodnocení IP. Toto rozhodnutí závisí na zamýšleném prostředí použití produktu, jako je vnitřní elektronika, venkovní osvětlení nebo průmyslové stroje. Každá aplikace vyžaduje jinou úroveň ochrany proti působení vody.

Toto rozhodnutí ovlivňují i ​​požadavky trhu. Produkty určené pro evropské trhy se obvykle řídí normami IEC, zatímco jiné regiony mohou vyžadovat dodatečné požadavky. Výběr správného hodnocení IP zajišťuje, že zvolené zařízení pro testování vody IP odpovídá očekáváním certifikace.

Jasná definice požadované úrovně IP zabraňuje zbytečným investicím do zařízení, které překračuje nebo nedosahuje požadavků na testování. Také to zjednodušuje návrh celkového testovacího systému.

Krok 2: Vyberte požadované vybavení

Jakmile je definováno hodnocení IP, další krok zahrnuje výběr vhodného zařízení pro testování vody IP. Kompletní nastavení často zahrnuje více zařízení spíše než jeden stroj, protože každá úroveň IP vyžaduje specifickou testovací metodu.

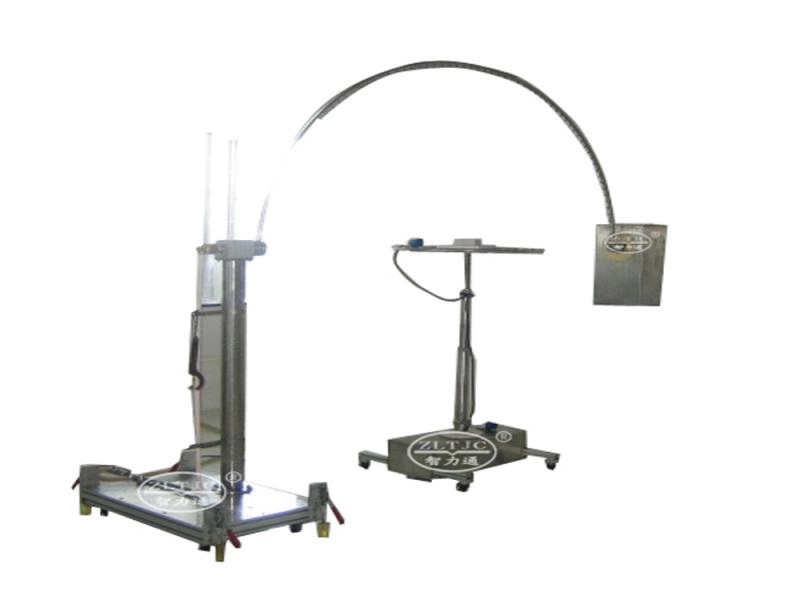

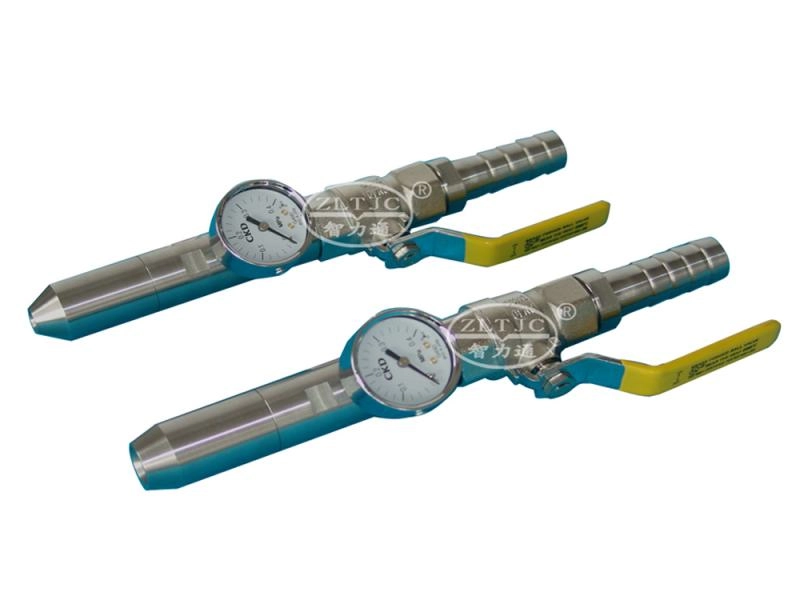

Pro testování IPX1 a IPX2 se obvykle používají odkapávací boxy s nastavitelnými průtoky. Testování IPX3 a IPX4 vyžaduje systémy s oscilačními trubicemi, které jsou schopné dodávat kontrolované rozstřiky. Pro IPX5 a IPX6 jsou pro simulaci vodních paprsků nutné systémy založené na tryskách s regulací tlaku.

Typ zařízení	Podporované úrovně IP	Klíčové vlastnosti
Odkapávací krabice	IPX1–IPX2	Řízená rychlost odkapávání
Oscilační trubice	IPX3–IPX4	Nastavitelné úhly rozstřiku
Systém trysek	IPX5–IPX6	Regulace tlaku a průtoku

Kombinace těchto systémů tvoří kompletní IP zařízení pro testování vody schopné pokrýt více testovacích scénářů.

Krok 3: Zvažte úroveň automatizace

Automatizace hraje stále důležitější roli v moderních testovacích prostředích IP. Automatizované zařízení pro IP testování vody snižuje variabilitu způsobenou ručním ovládáním a zajišťuje konzistentní testovací podmínky v průběhu více cyklů.

Pokročilé systémy zahrnují programovatelné ovladače, které regulují průtok vody, tlak a dobu trvání testu. Tyto funkce umožňují laboratořím standardizovat testovací postupy a snížit závislost obsluhy. Ve velkoobjemových testovacích prostředích automatizace výrazně zlepšuje efektivitu a opakovatelnost.

Manuální systémy mohou být stále používány pro menší laboratoře, ale vyžadují pečlivý provoz, aby byla zachována přesnost. Naproti tomu automatizované IP zařízení pro testování vody poskytuje vestavěné záruky, které zajišťují shodu s testovacími standardy.

Krok 4: Prostor laboratoře a infrastruktura

Dalším kritickým faktorem je fyzické nastavení testovacího prostředí. IP testování zahrnuje značnou spotřebu vody, což vyžaduje správné drenážní systémy a řešení pro recyklaci vody. Bez odpovídající infrastruktury se mohou testovací operace stát neefektivními nebo nebezpečnými.

Požadavky na prostor závisí na velikosti testovaných produktů. Velké skříně mohou vyžadovat vyhrazené testovací komory, zatímco menší zařízení lze testovat pomocí kompaktních nastavení zařízení pro testování vody IP. Správné plánování rozvržení zajišťuje hladký pracovní tok a zabraňuje křížové kontaminaci mezi testovacími fázemi.

Důležitá je také kontrola prostředí, protože teplota a vlhkost mohou ovlivnit výsledky testu. Udržování konzistentních podmínek zajišťuje, že IP zařízení pro testování vody poskytuje spolehlivé a opakovatelné výsledky.



Moderní metody shody

Automatizace a přesnost

Moderní metody shody kladou důraz na přesnost a opakovatelnost. Zařízení pro automatizované IP testování vody integruje senzory a řídicí systémy, které udržují konzistentní testovací parametry a snižují riziko lidské chyby.

Přesné měření průtoku a regulace tlaku jsou nezbytné pro replikaci skutečných podmínek. I drobné odchylky mohou ovlivnit výsledky testů, a proto je vysoce kvalitní vybavení nutností. Pokročilé systémy poskytují monitorování v reálném čase, aby bylo zajištěno, že všechny parametry zůstanou ve stanovených mezích.

Integrace digitálních ovládacích prvků umožňuje operátorům ukládat testovací profily a znovu je používat pro budoucí testování. Tato schopnost zvyšuje efektivitu a zajišťuje konzistenci napříč více testovacími cykly.

Vykazování a sledovatelnost

Sledovatelnost je klíčovým požadavkem při testování shody. Moderní IP zařízení pro testování vody zahrnuje funkce pro záznam dat, které zaznamenávají parametry a výsledky testů. Tyto záznamy jsou nezbytné pro audity, certifikační procesy a zajištění kvality.

Podrobné zprávy poskytují důkaz, že testovací postupy byly prováděny v souladu s normami. Tato dokumentace je zvláště důležitá pro produkty vstupující na regulované trhy, kde je ověření shody povinné.

Digitální reportovací systémy také umožňují snadnější správu a analýzu dat. Vedením komplexních záznamů mohou laboratoře identifikovat trendy, optimalizovat testovací postupy a zajistit neustálé zlepšování.



Spolehlivé testovací postupy

Kalibrace a údržba

Pravidelná kalibrace je nezbytná pro udržení přesnosti IP zařízení pro testování vody. V průběhu času se mohou součásti, jako jsou průtokoměry a regulátory tlaku, odchylovat od původního nastavení, což ovlivňuje spolehlivost testu.

Kalibrace by měla být prováděna podle uznávaných norem, jako je ISO 17025. Tím je zajištěno, že všechna měření budou navazovat na mezinárodní reference. Rutinní údržba také pomáhá předcházet poruchám zařízení a prodlužuje životnost testovacích systémů.

Zanedbání kalibrace může vést k nepřesným výsledkům testů, což může mít za následek selhání certifikace nebo stažení produktu. Důsledné postupy údržby jsou proto zásadní pro zajištění dlouhodobé spolehlivosti.

Výběr zařízení pro testování ochrany proti vniknutí vody

Výběr správného zařízení pro testování vody IP vyžaduje pečlivé vyhodnocení několika faktorů, včetně velikosti produktu, požadovaných úrovní IP a frekvence testování. Zařízení musí být schopno zvládnout specifické podmínky definované cílovým hodnocením IP.

Flexibilita je dalším důležitým faktorem. Modulární systémy, které podporují více úrovní IP, poskytují větší přizpůsobivost a snižují potřebu dalšího vybavení. Tento přístup je zvláště užitečný pro laboratoře, které testují širokou škálu produktů.

Prioritou by měla být také kvalita a soulad. Zařízení navržené tak, aby splňovalo normy IEC, zajišťuje soulad zkušebních postupů s globálními požadavky a snižuje riziko problémů s certifikací.



Závěr

Vytvoření správného nastavení testu IP vyžaduje systematický přístup, který kombinuje shodu se standardy, výběr zařízení a provozní spolehlivost. Každý krok hraje zásadní roli při zajišťování přesných a opakovatelných výsledků testování, od definování požadovaného IP hodnocení až po výběr vhodného zařízení pro testování vody IP.

Moderní testovací prostředí těží z automatizace, sledovatelnosti dat a dobře udržovaného vybavení, což vše přispívá k konzistentní shodě s mezinárodními standardy. Správně navržený systém nejen podporuje certifikační požadavky, ale také zvyšuje spolehlivost produktu a dlouhodobý výkon.

Laboratořím a výrobcům, kteří hledají komplexní řešení, poskytuje ZHILITONG celou řadu zařízení pro IP testování vody navržených tak, aby splňovaly požadavky IEC 60529 a zároveň podporovaly flexibilní a škálovatelné testovací nastavení.



FAQ

Co znamená hodnocení IP pro můj produkt?

Hodnocení IP definuje úroveň ochrany, kterou produkt poskytuje proti pevným předmětům a vodě. Druhá číslice konkrétně označuje odolnost proti vniknutí vody, která se testuje pomocí specializovaného zařízení na testování vody IP.

Jak často bych měl kalibrovat své IP testovací zařízení?

Frekvence kalibrace závisí na použití, ale obecně se doporučuje provádět kalibraci alespoň jednou ročně. Vysokofrekvenční testovací prostředí může vyžadovat častější kalibraci, aby byla zachována přesnost.

Mohu použít ruční testování ochrany proti vniknutí vody?

Ruční testování je možné, ale vyžaduje přísnou kontrolu parametrů testu. Automatizované IP zařízení pro testování vody poskytuje větší konzistenci a snižuje riziko lidské chyby.

Jaký je rozdíl mezi IPX7 a IPX8?

IPX7 zahrnuje dočasné ponoření do vody za definovaných podmínek, zatímco IPX8 pokrývá nepřetržité ponoření za náročnějších podmínek. Tyto testy vyžadují různé typy zařízení nad rámec systémů IPX6.

Proč musím uchovávat záznamy o testech?

Záznamy o zkouškách poskytují důkaz o shodě s normami a jsou nezbytné pro audity a certifikační procesy. Moderní IP zařízení pro testování vody zahrnuje funkce pro záznam dat pro podporu sledovatelnosti.
