Pendel-Impact-Test Apparat.
Pendulum Impact Hammer von IEC68-2-75 Test EHA.
Produktdetails: Modell ZLT-BC1.
Um die mechanische Festigkeit mit Aufprallsenergien von 0,14 J bis zu 1,0 J zu testen, was nach IEC60068-2-75-Registerkarte auffällt. 1 und tab.2, ähnlicher Anhang D.
Streikendes Element gemäß Tabelle 1, φ 18,5 mm und φ20 mm, äquivalente Masse 0,25 kg und 0,2 kg, Aufprallsenergien und Sturzhöhen gemäß Tabelle 2,

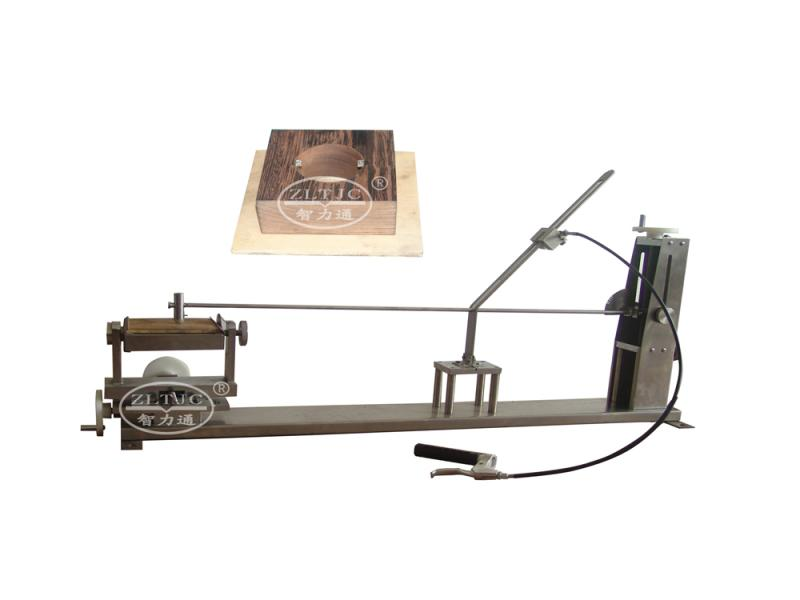

Standard -Outfit:

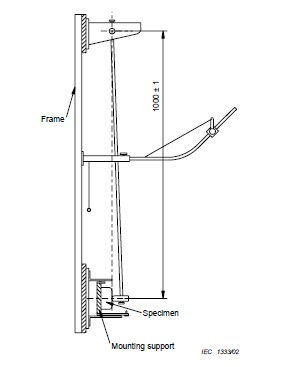

1 Rohrpendelarm aus Edelstahl, Außendurchmesser 9 mm, Wanddicke 0,5 mm, effektive Pendellänge 1000 ± 1 mm.
2 Streikende Elemente, Masse 200 g und 250 g, kugelförmige segmentförmige Polyamideinsatz R 10 mm, 85 ≤ durchmy ≤ 100 Rockwell-Härte.
1 Herbsthöhenskala-56 mm, 80 mm, 100 mm, 140 mm, 150 mm, 200 mm, 250 mm, 280 mm, 400 mm.
1 Grundrahmen, Höhe ca. 1270 mm, Breite ca. 200 mm, mit Bohrungen für Schrauben zur Montage an einer Wand.
1 Verlängerungsarm, vertikal einstellbar, mit horizontal einstellbarem Pendelpivot,
1 vertikal einstellbarer Verlängerungsarm mit Freisetzungsmechanismus für das Pendel, Skalierung für die Höhe des Herbsts horizontal einstellbar.
1 Montagevorrichtung nach IEC60068-2-75/1997-08 Anhang D Abb.D.3, mit Stahlblock 175 mm*210 mm*35 mm, Massen 10 kg, um seine vertikale Achse um seine vertikale Achse umgedreht und mit Tommy-Screws, Slathex 175 mm. 90 ° um die zentrale Achse rechteckig zum Sperrholzblatt.
● Konstruktionsmaterial aus Edelstahl.

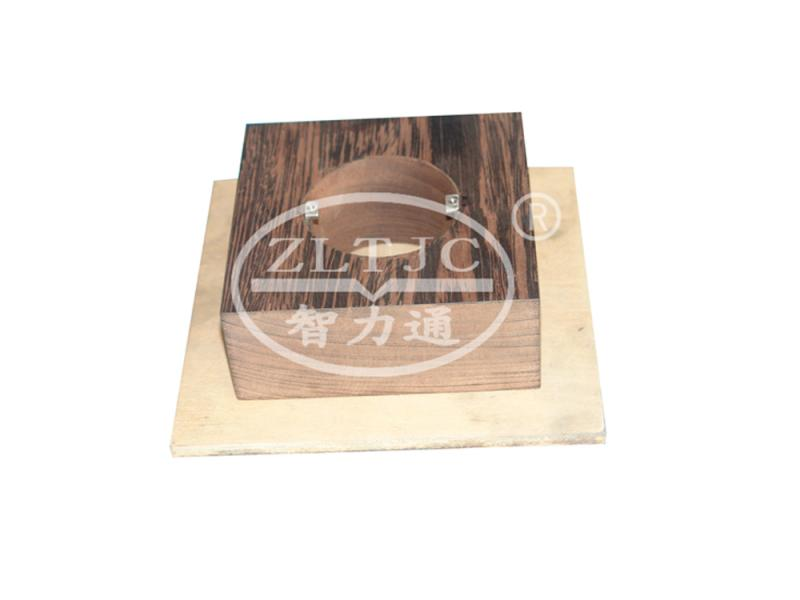

● Montageblock, ähnlich wie bei IEC60068-2-75/1997-08 Anhang D Abb. D.4 zum Testen von Proben des Flush-Typs, bestehend aus 125 mm*125 mm*50 mm, mit einem Durchmesser von Bohrung 65 mm, auf Plywood-Blatt 175 mm*175 mm*8 mm.
Für das 0,14J ~ 1J-Modell: ZLT-BC1
Für das 2J, Modell: ZLT-BC2
