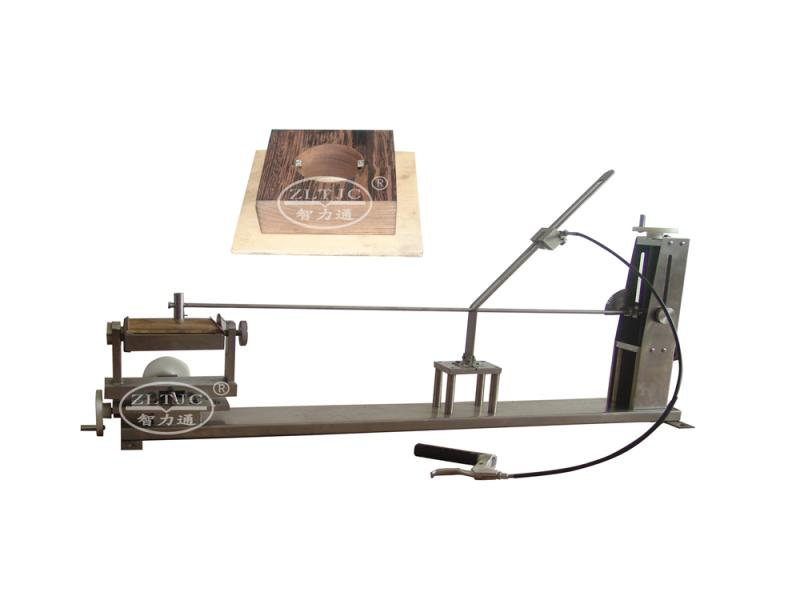

Appareil de test d'impact du pendule.
Marteau à impact sur pendule de l'IEC68-2-75 Test EHA.
Détails du produit: Modèle ZLT-BC1.
Pour tester la résistance mécanique avec des énergies d'impact de 0,14 J jusqu'à 1,0 J, élément frappant selon l'onglet IEC60068-2-75. 1 et tab.2, annexe similaire D.
Élément frappant selon le tableau 1, φ 18,5 mm et φ20 mm, masse équivalente 0,25 kg et 0,2 kg, énergies d'impact et hauteurs de la chute selon le tableau 2,
Tenue standard:
1 bras de pendule tubulaire en acier inoxydable, diamètre externe 9 mm, épaisseur de paroi 0,5 mm, longueur de pendule efficace 1000 ± 1 mm.
2 éléments frappants, masse 200 g et 250 g, insert de polyamide en forme de segment sphérique r 10 mm, 85≤hrr≤100 Rockwell dureté.
1 échelle de hauteur d'automne-56 mm, 80 mm, 100 mm, 140 mm, 150 mm, 200 mm, 250 mm, 280 mm, 400 mm.
1 cadre de base, hauteur d'environ 1270 mm, largeur d'env. 200 mm, avec des alésages pour les vis pour le montage sur un mur.
1 bras d'extension, réglable verticalement, avec pivot de pendule réglable horizontalement,
1 bras d'extension, réglable verticalement, avec mécanisme de libération pour le pendule, échelle pour la hauteur de la chute réglable horizontalement.
1 Alivrage de montage selon l'annexe IEC60068-2-75 / 1997-08 Annexe D Fig.D.3, avec un bloc d'acier 175 mm * 210 mm * 35 mm, masse 10 kg, tournable autour de son axe vertical et être serré de tommy-insistals, feuille de plywood 175 mm * 175 mm * 8 mm, dans des rails de frampe pour le clôture pour le clamp. 90 ° autour de son axe central rectangulaire à la feuille de contreplaqué.
● Matériau de construction en acier inoxydable.
● Bloc de montage, similaire à l'IEC60068-2-75 / 1997-08 Annexe D Fig D.4, pour tester des spécimens de type Flush, en hêtre 125 mm * 125 mm * 50 mm, avec un diamètre d'alésage 65 mm, sur une feuille en plypin 175 mm * 175 mm * 8 mm.
Pour le modèle 0,14J ~ 1J: ZLT-BC1
Pour le 2J, modèle: zlt-bc2
