कवरिंग स्क्रैच टेस्ट मशीन
IEC60335 ठोस इन्सुलेशन स्क्रैच टेस्टर के लिए स्क्रैच टेस्ट मशीन को कवर करना

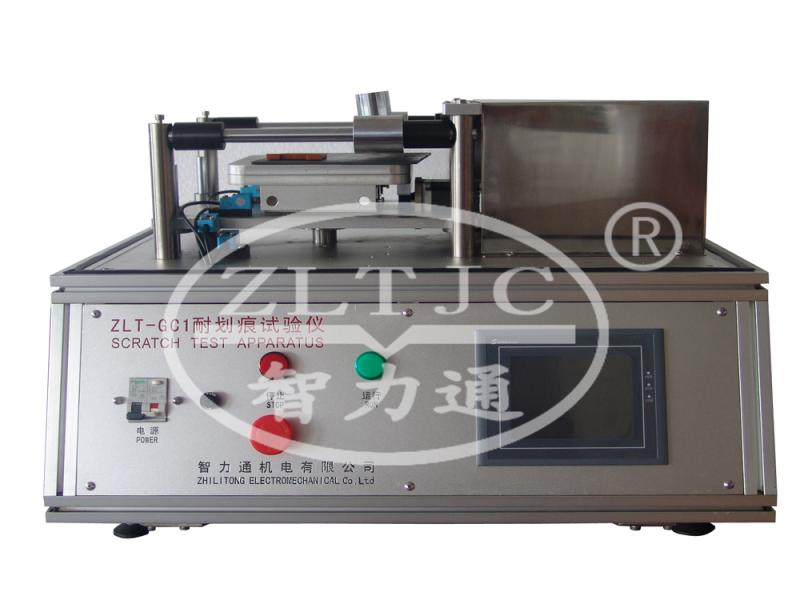

उत्पाद विवरण: मॉडल ZLT-GC1।
स्क्रैच टेस्ट मशीन को कवर करना, मुद्रित सर्किट बोर्ड पर सुरक्षात्मक कवरिंग के पालन और स्थायित्व को निर्धारित करने के लिए और ，IEC60950 चित्रा 2K और क्लॉज 2.10.8.4, IEC60335-1 खंड 21.2, IEC62368 चित्रा G.4 के अनुसार सुलभ खतरनाक भागों या धातु भागों पर परतों को इन्सुलेट करने के लिए।
खरोंच को भागों के पांच जोड़े और उन बिंदुओं पर हस्तक्षेप करने वाले पृथक्करणों में बनाया जाता है जहां अलगाव परीक्षणों के दौरान अधिकतम संभावित ढाल के अधीन होंगे।
मानक संगठन:
1 स्टील स्टाइलस स्क्रैच टूल के रूप में, कठोर, निचला छोर 40 ° के बेवल कोण और इसके टिप पर 0,25 mm 0,02 मिमी की त्रिज्या के साथ टेप किया गया,

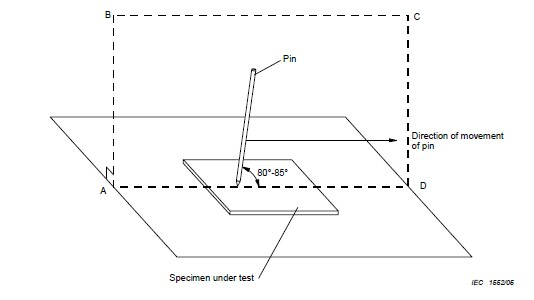

1 रैखिक फिसलने वाली गाड़ी, स्टील स्टाइलस के अनुदैर्ध्य अक्ष और क्षैतिज के बीच 80 ° ~ 85 ° के कोण के साथ एक ऊर्ध्वाधर विमान में स्टील स्टाइलस के लिए मुक्त-चलती गाइडवे के साथ,
स्टील स्टाइलस को वजन करने के लिए 1 वजन का टुकड़ा ताकि स्टील स्टाइलस अक्ष की दिशा में बल 10n ± 0,5N हो,
1 20 mm 5 मिमी/एस की गति से लगभग 140 मिमी की पूरी यात्रा द्वारा फिसलने वाली गाड़ी को स्थानांतरित करने के लिए, खरोंच कम से कम 5 मिमी अलग और नमूना के किनारे से कम से कम 5 मिमी होगी।
अधिकतम, आयामों के साथ नमूनों के लिए 1 नमूना समर्थन: लंबाई लगभग .200 मिमी, चौड़ाई लगभग .200 मिमी, ऊंचाई लगभग। 6 मिमी,
1 ऑपरेशन तरीके: टच स्क्रीन कंट्रोलर

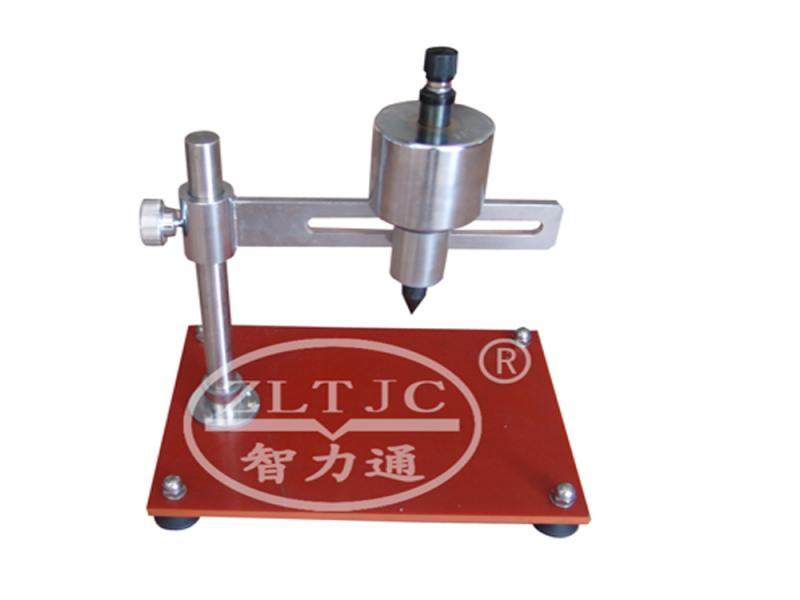

विशेष पोशाक: दबाव परीक्षण उपकरण, खरोंच परीक्षण के बाद के लिए, कठोर स्टील पिन को तब लंबवत रूप से 30n ± 0,5N के बल के साथ सतह के एक अनसुना हिस्से में लागू किया जाता है। तब इन्सुलेशन IEC60335-1 क्लॉज 16.3 के इलेक्ट्रिक स्ट्रेंथ टेस्ट का सामना करेगा, जिसमें अभी भी लागू पिन और इलेक्ट्रोड में से एक के रूप में उपयोग किया जाता है।
बिजली की आपूर्ति: 220V50Hz अन्य वोल्टेज अनुरोध।
