Apparato di test di flessione.
Test per danni e allentamento accidentale dei conduttori del tester di flessione IEC 60947

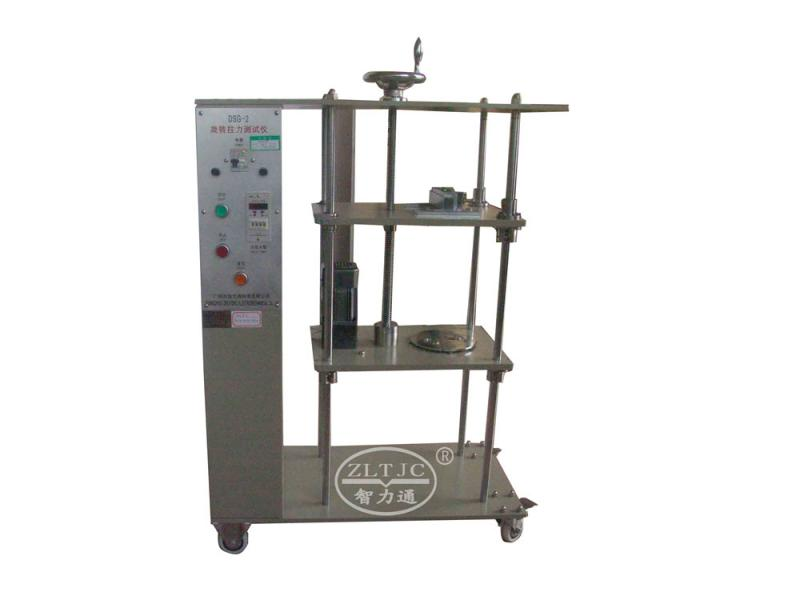

Dettagli del prodotto: modello ZLT-DSG3
Ai terminali per la connessione di conduttori di rame rotondi non preparati, di numero, sezione e tipo (flessibili e/o rigidi (filati e/o solidi)). Secondo IEC60947 Figura 1 e clausola 8.2.4.3, Tabella 5.
Outfit standard:
1 piastra girevole con asse verticale di rotazione, per spostare il conduttore, bloccato nel campione,
1 alloggio per le boccole, con cuscinetto a sfera di contatto angolare, integrato nella piastra girevole con eccentricità 37,5 mm, per guidare il conduttore bloccato nel campione, portata 15 mm,
1 motore CA per guidare la piastra girevole a 10 ± 2 giri / min,
| Alimentazione elettrica: | AC.220V 50Hz o 110V 60Hz o altre tensioni su richiesta. |
| Diametro del foro della boccola: | 6,5 mm-9,5 mm-13 mm-14,5 mm-15,9 mm-19,1 mm-22,2 mm-25,4 mm-28,6 mm. |
| Massa: | 0,2kg-0,3kg-0,4kg-0,7kg-0,9kg-1,4kg-2,0kg-2,9kg-4,5kg-5,9kg-6,8 kg-8,6kg-9,5kg-10,4kg-14kg-15kg-16,8kg-20-22 kg. |
| Forza di trazione: | 5N-20N-40N-36N-51N-100N-103N e due di 10n-35n-200n. |
1 vizio a mano per correggere il campione, altezza (h) regolabile a 260 mm-280mm-300mm-320mm-343mm-368 mm-406mm-432m-464 mm, con mascelle intercambiabili, con mascelle intercambiabili, con mascelle intercambiabili,
1 tester di continuità del circuito per monitorare il punto di bloccaggio, per fermare il timer e spegnere l'intera macchina,
1 unità montata a rack con pannello di controllo, con interruttore principale, timer per prevedere la durata del test desiderata, pulsante per pollici, avvio e interrompere i pulsanti e interruttore per attivare il monitoraggio da parte del tester di continuità del circuito.
