製品概要

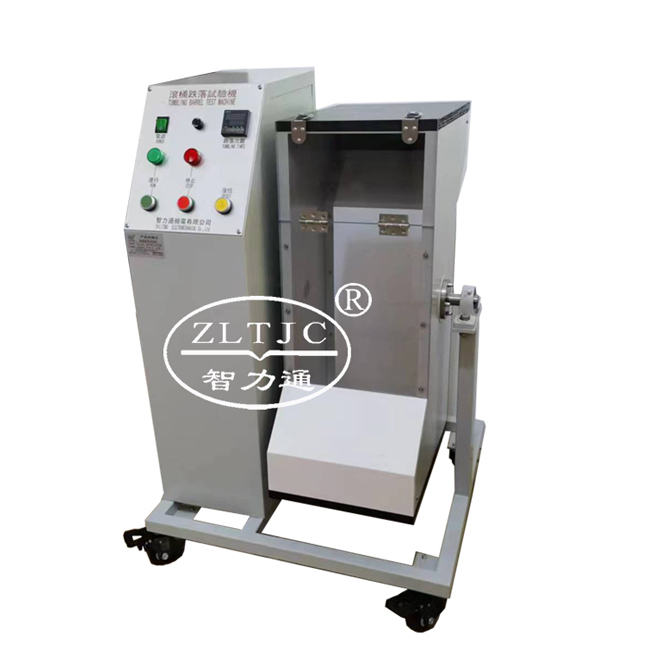

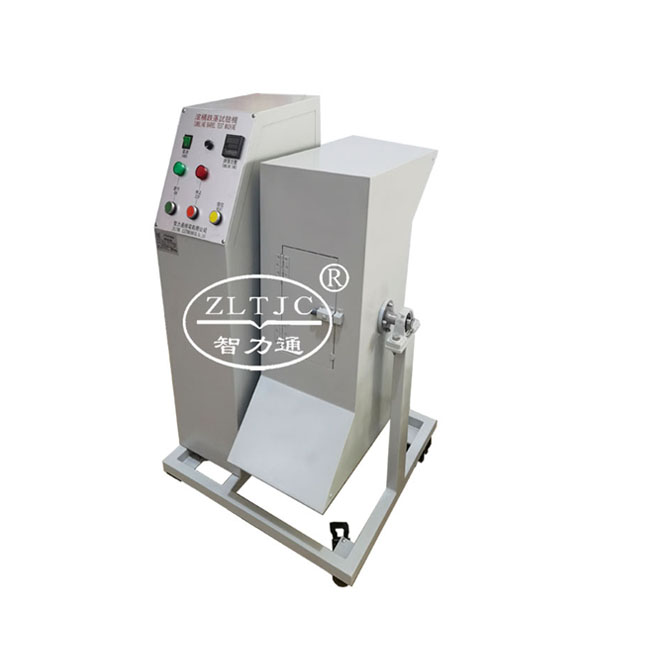

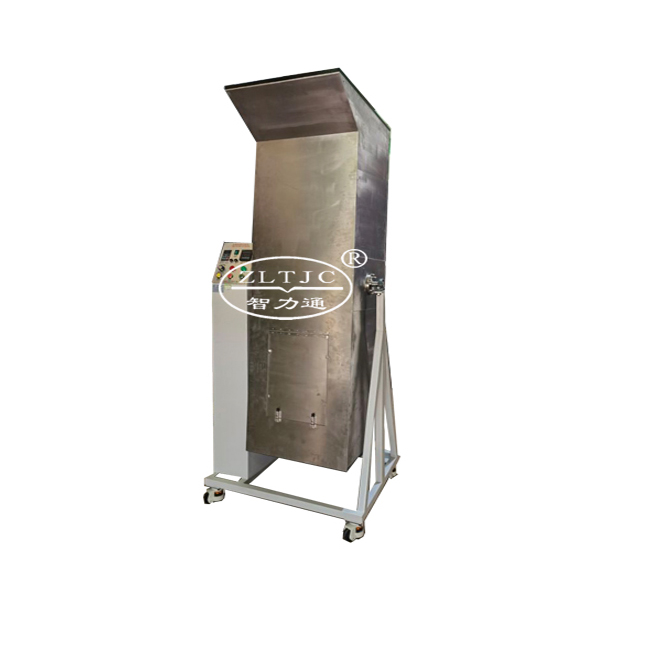

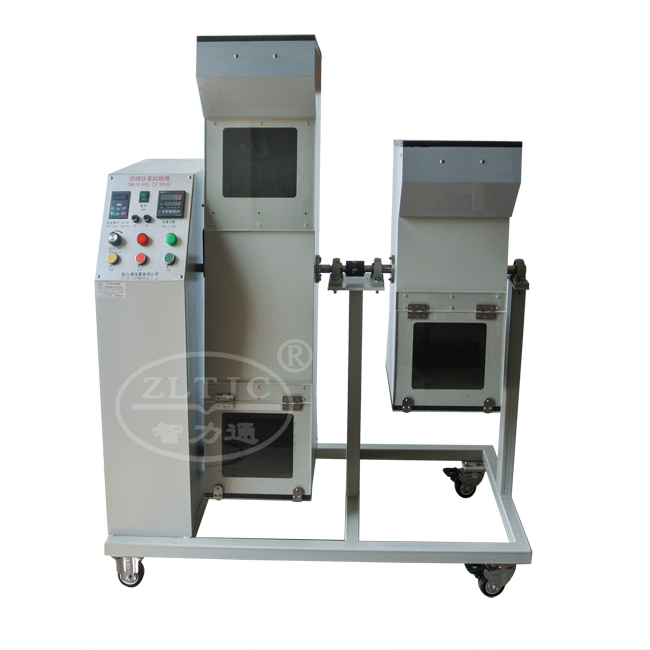

ZLTJC タンブリングバレル試験機 (ZLT-GT シリーズ) は、ケーブル接続されたデバイスが日常使用中に遭遇する繰り返しの落下をシミュレートするように設計された特殊な耐久性試験装置です。などの小型コンポーネントの耐衝撃性と構造的完全性を評価するように設計されており、 コネクタ や 小型リモート コントロール ユニットそれらが厳格な世界的な安全基準を満たしていることを確認します。 ZLT-GT シリーズは、 を含む幅広い国際規格に準拠しており、 IEC60068-2-31 , BS1363 , VDE0620 , IEC60335および IEC60730エレクトロニクス、電気製品、および消費者製品のメーカーにとって多用途のソリューションとなっています。特定のテスト要件 (可変落下高さ、衝撃面など) に合わせて調整された 5 つの異なるモデル (ZLT-GT1 ～ ZLT-GT5) を備えたこの機械は、品質管理、製品開発、およびコンプライアンス認証において一貫した再現可能な結果を提供します。
モデル： |
ZLT-GT1 |
ZLT-GT2 |
ZLT-GT3 |
ZLT-GT4 |
ZLT-GT5 |
規格: |
IEC60598 図 25 および VDE0620 法案 27。 |
IEC60068-2-32 修正 2、EN50075、IEC60884 |
BS1363 図20
|
IEC60312 図 28 |
IEC60335-2-17 ：2017図107および条項21.107。
|
転倒率: |
10回/分 |
10回/分 |
10回/分 |
10回/分 |
回転速度×2 |
回転速度 |
5r/分
|
5r/分
|
5r/分
|
5r/分
|
6r/分-7r/分 |
内側の高さ: |
650mm |
675mmまたは1175mm |
650mm |
1070mm |
1975mm。 |
落下高さ: |
500mm。 |
500mm。または1000mm |
500mm。 |
800mm。 |
1800mm。 |
シュートの長さ: |
275mm。 |
275mm。 |
275mm。 |
400mm。 |
600mm。 |
底面衝突面: |
3mmスチール。 |
3 mm スチール、19 mm ハードウッドの裏地付き |
公称厚さ 19 mm のブロックボードまたは適切な代替品 |
5mmのスチールと硬い木のプレート |
3mmのスチールと硬い木のプレート。
|
AC220V50Hz への接続の場合は、ご要望に応じて他の電圧または周波数も承ります。 |
製品の特徴
モデル固有のカスタマイズ
ZLT-GT シリーズには 5 つの専用モデルがあり、それぞれが独自の規格とテスト シナリオに合わせて最適化されています。たとえば、ZLT-GT5 は IEC60335-2-17:2017 (アプライアンス コンポーネント) に合わせて調整されており、ZLT-GT3 は BS1363 (英国プラグ規格) に準拠しているため、メーカーは製品のコンプライアンス ニーズに合わせて正確なツールを選択できます。
正確な落下シミュレーション
ほとんどのモデルは、正確な落下高さ ( 一貫した 落下速度 (10 回/分)を維持します (ZLT-GT5 は回転速度に基づいた計算を使用します) 500mm ～ 1800mm ) と組み合わせて、。これにより、現実世界の落下シナリオ (リモコンがテーブルから落ちるなど) が再現され、信頼性の高い耐久性評価が提供されます。
耐久性のある衝撃面
各モデルは、目標基準を満たすように設計された特殊な底面衝撃面を備えています。ZLT-GT2 は現実的な家庭用衝撃を実現するために 3 mm のスチールと 19 mm の硬材を使用し、ZLT-GT4 は工業グレードのテスト用に 5 mm のスチールと硬材を組み合わせています。これらの表面は摩耗に強く、長期にわたるテストの一貫性を保証します。
ZLT-GT5の回転調整可能
ZLT-GT5 モデルは、調整可能な回転速度 ( 6 r/min – 7 r/min ) を提供し、ユーザーが特殊なテスト用に落下周波数 (回転速度 x 2) を微調整できるため、特殊な使用条件 (工業環境での高周波落下など) でのデバイスの評価に最適です。
世界市場への対応力
に準拠しているため IEC60068-2-31 , BS1363およびその他の主要な規格、テスト結果はヨーロッパ、英国、アジアなどの地域で確実に受け入れられ、世界中に輸出するメーカーにとって認証の壁が取り除かれます。
応用
ZLTJC タンブリング バレル試験機 (ZLT-GT シリーズ) は、 複数の業界にわたる耐久性試験に不可欠です。
コネクタの製造: ケーブル付きの電源プラグ、USB コネクタ、およびオーディオ ジャックをテストして、繰り返しの落下に対する耐久性を検証します。
リモコンの製造: テレビのリモコン、家電製品のリモコン、スマート ホーム コントローラーなど、家庭で頻繁に使用されるデバイスを評価します。
照明部品：小型ランプ部品（ZLT-GT1、IEC60598準拠）を検証し、輸送時や使用時の耐衝撃性を確保。
家庭用電化製品部品: コーヒーマシン、電子レンジ、掃除機用のケーブル接続コンポーネントのテスト (ZLT-GT5、IEC60335-2-17:2017 に準拠)。
コンプライアンス ラボ: 地域の安全基準 (英国市場向けの BS1363 など) を満たすために、電子機器および電気機器のサードパーティ認証テストを実施します。
よくある質問
このタンブリングバレル試験機はどのようなタイプの装置向けに設計されていますか?
これは、 ケーブル接続デバイス向けに特別に構築されており、これらの製品が日常使用や輸送中に経験する繰り返しの落下をシミュレートします。 コネクタ、小型リモコン ユニット、照明コンポーネント、家電部品などの
ZLT-GTシリーズには何機種ありますか？
このシリーズには 5 つのモデル (ZLT-GT1、ZLT-GT2、ZLT-GT3、ZLT-GT4、ZLT-GT5) があり、それぞれが特定の国際規格およびテスト パラメーターに準拠するように調整されています。
ほとんどの ZLT-GT モデルの標準的な落下率はどれくらいですか?
ZLT-GT1、ZLT-GT2、ZLT-GT3、ZLT-GT4の標準落下速度は 10回/分です。 ZLT-GT5の場合、落下速度は 回転数×2 （回転数：6r/min～7r/min）で計算されます。
地域ごとに電源を調整できますか?
はい。標準電源は A.C. 220V 50Hzですが、地域の電力システムに合わせてカスタム電圧 (例: 北米の 110V) および周波数 (例: 60Hz) もリクエストに応じて利用可能です。
ZLT-GT4モデルの落下高さはどのくらいですか?どの規格に準拠していますか?
ZLT-GT4 モデルの落下高さは 800mmで、 に厳密に準拠しているため、 IEC60312 (図 28)この規格への準拠が必要なデバイス (特殊な産業用コネクタなど) のテストに最適です。
