نظرة عامة على المنتج

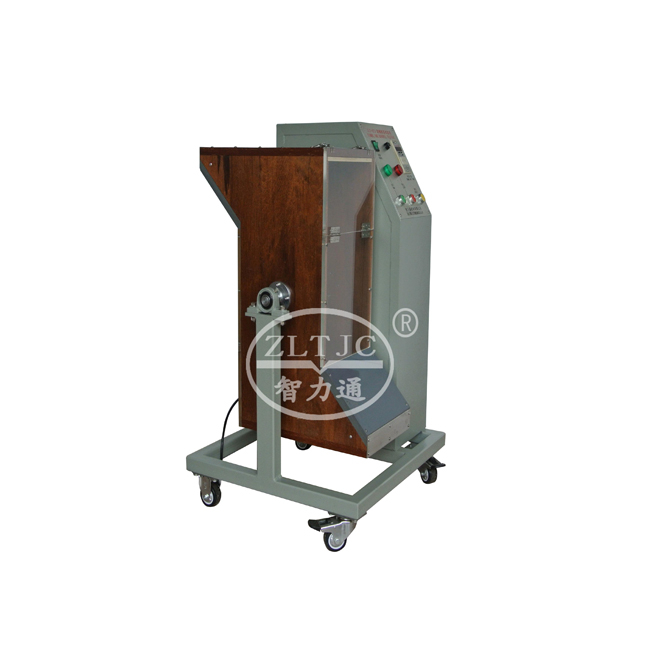

إن آلة اختبار البرميل المتدحرج ZLTJC (سلسلة ZLT-GT) عبارة عن جهاز متخصص لاختبار المتانة مصمم لمحاكاة السقوط المتكرر الذي تواجهه الأجهزة المتصلة بالكابل أثناء الاستخدام اليومي. وقد تم تصميمه لتقييم مقاومة الصدمات والسلامة الهيكلية للمكونات الصغيرة مثل الموصلات ووحدات التحكم عن بعد الصغيرة - مما يضمن استيفائها لمعايير السلامة العالمية الصارمة. تتوافق سلسلة ZLT-GT مع مجموعة واسعة من المعايير الدولية، بما في ذلك IEC60068-2-31 , BS1363 , VDE0620 , IEC60335 و IEC60730 ، مما يجعلها حلاً متعدد الاستخدامات للشركات المصنعة للإلكترونيات والسلع الكهربائية والمنتجات الاستهلاكية. مع خمسة نماذج متميزة (ZLT-GT1 إلى ZLT-GT5) مصممة خصيصًا لمتطلبات اختبار محددة (على سبيل المثال، ارتفاعات السقوط المتغيرة، وأسطح الصدمات)، توفر هذه الماكينة نتائج متسقة وقابلة للتكرار لمراقبة الجودة، وتطوير المنتج، وشهادة الامتثال.
نموذج: |
ZLT-GT1 |
ZLT-GT2 |
ZLT-GT3 |
ZLT-GT4 |
ZLT-GT5 |
المعايير: |
IEC60598 الشكل 25 وVDE0620 بيلد 27. |
IEC60068-2-32 التعديل 2、EN50075、IEC60884 |
BS1363 الشكل 20
|
IEC60312 الشكل 28 |
IEC60335-2-17 :2017 الشكل 107 والبند 21.107.
|
معدل السقوط: |
10 مرات/دقيقة. |
10 مرات/دقيقة. |
10 مرات/دقيقة. |
10 مرات/دقيقة. |
سرعة الدوران × 2 |
سرعة الدوران |
5 ص / دقيقة.
|
5 ص / دقيقة.
|
5 ص / دقيقة.
|
5 ص / دقيقة.
|
6 ص / دقيقة. -7 ص / دقيقة. |
الارتفاع الداخلي: |
650 ملم |
675 ملم أو 1175 ملم |
650 ملم |
1070 ملم |
1975 ملم. |
ارتفاع السقوط: |
500 ملم. |
500 ملم. أو 1000 ملم |
500 ملم. |
800 ملم. |
1800 ملم. |
طول المزلق: |
275 ملم. |
275 ملم. |
275 ملم. |
400 ملم. |
600 ملم. |
سطح التأثير السفلي: |
3 ملم فولاذ. |
فولاذ 3 مم مدعوم بخشب صلب 19 مم |
لوح بلوك بسمك اسمي 19 ملم أو بديل مناسب |
5 ملم من الفولاذ والخشب الصلب |
لوح فولاذي وخشبي صلب 3 مم.
|
للاتصال بـ AC220V50 هرتز، أو الفولتية أو الترددات الأخرى عند الطلب. |
ميزات المنتج
التخصيص الخاص بالنموذج
تقدم سلسلة ZLT-GT 5 نماذج مخصصة ، تم تحسين كل منها وفقًا للمعايير الفريدة وسيناريوهات الاختبار. على سبيل المثال، تم تصميم ZLT-GT5 وفقًا لمعايير IEC60335-2-17:2017 (مكونات الأجهزة)، بينما يتوافق ZLT-GT3 مع BS1363 (معايير التوصيل في المملكة المتحدة) - مما يضمن قيام الشركات المصنعة باختيار الأداة الدقيقة التي تلبي احتياجات الامتثال لمنتجها.
محاكاة سقوط دقيقة
تحافظ معظم الطرازات على ثابت (10 مرات/دقيقة) معدل سقوط (يستخدم ZLT-GT5 حسابًا يعتمد على سرعة الدوران)، مقترنًا بارتفاعات سقوط دقيقة ( 500 مم إلى 1800 مم ). يؤدي هذا إلى تكرار سيناريوهات السقوط في العالم الحقيقي (على سبيل المثال، سقوط جهاز التحكم عن بعد من الطاولة) لتقديم تقييمات موثوقة للمتانة.
أسطح مقاومة للصدمات
يتميز كل طراز بسطح تأثير سفلي متخصص مصمم لتلبية المعيار المستهدف: يستخدم ZLT-GT2 فولاذًا مقاس 3 مم مدعومًا بخشب صلب مقاس 19 مم للحصول على تأثيرات منزلية واقعية، بينما يجمع ZLT-GT4 بين الفولاذ مقاس 5 مم والخشب الصلب لاختبارات الدرجة الصناعية. هذه الأسطح مقاومة للتآكل، مما يضمن اتساق الاختبار على المدى الطويل.
دوران قابل للضبط لـ ZLT-GT5
يوفر طراز ZLT-GT5 سرعة دوران قابلة للتعديل ( 6 دورة/دقيقة - 7 دورة/دقيقة )، مما يسمح للمستخدمين بضبط تردد السقوط (سرعة الدوران × 2) للاختبارات المتخصصة - وهو مثالي لتقييم الأجهزة في ظل ظروف استخدام فريدة (على سبيل المثال، قطرات عالية التردد في البيئات الصناعية).
جاهزية السوق العالمية
يضمن التوافق مع IEC60068-2-31 , BS1363 والمعايير الرئيسية الأخرى قبول نتائج الاختبار في مناطق مثل أوروبا والمملكة المتحدة وآسيا، مما يزيل حواجز الاعتماد أمام الشركات المصنعة التي تصدر عالميًا.
طلب
تعتبر آلة اختبار البرميل المتدحرج ZLTJC (سلسلة ZLT-GT) أمرًا بالغ الأهمية لاختبار المتانة عبر العديد من الصناعات:
تصنيع الموصل : اختبار مقابس الطاقة المتصلة بالكابلات، وموصلات USB، ومقابس الصوت للتحقق من مقاومة السقوط المتكرر.
إنتاج أجهزة التحكم عن بعد : تقييم أجهزة التحكم عن بعد في التلفزيون، وأجهزة التحكم عن بعد في الأجهزة، وأجهزة التحكم المنزلية الذكية - وهي الأجهزة التي يتم إسقاطها بشكل متكرر في الاستخدام المنزلي.
مكونات الإضاءة : التحقق من صحة أجزاء المصباح الصغيرة (ZLT-GT1، المتوافقة مع IEC60598) لضمان مقاومة الصدمات أثناء النقل أو الاستخدام.
أجزاء الأجهزة المنزلية : اختبار المكونات المتصلة بالكابل لآلات القهوة وأجهزة الميكروويف والمكانس الكهربائية (ZLT-GT5، المتوافقة مع IEC60335-2-17:2017).
مختبرات الامتثال : إجراء اختبارات اعتماد الجهات الخارجية للإلكترونيات والأجهزة الكهربائية لتلبية معايير السلامة الإقليمية (على سبيل المثال، BS1363 لسوق المملكة المتحدة).
التعليمات
ما هي أنواع الأجهزة التي تم تصميم آلة اختبار البرميل هذه من أجلها؟
لقد تم تصميمه خصيصًا للأجهزة المتصلة بالكابلات مثل الموصلات ووحدات التحكم عن بعد الصغيرة ومكونات الإضاءة وأجزاء الأجهزة - لمحاكاة حالات السقوط المتكررة التي تتعرض لها هذه المنتجات أثناء الاستخدام اليومي أو النقل.
كم عدد الموديلات الموجودة في سلسلة ZLT-GT؟
تتضمن السلسلة 5 موديلات (ZLT-GT1، وZLT-GT2، وZLT-GT3، وZLT-GT4، وZLT-GT5)، تم تصميم كل منها ليتوافق مع معايير دولية محددة ومعايير الاختبار.
ما هو معدل السقوط القياسي لمعظم موديلات ZLT-GT؟
تتمتع ZLT-GT1 وZLT-GT2 وZLT-GT3 وZLT-GT4 بمعدل سقوط قياسي يبلغ 10 مرات/دقيقة . بالنسبة لـ ZLT-GT5، يتم حساب معدل السقوط كسرعة دوران × 2 (سرعة الدوران: 6 دورة/دقيقة - 7 دورة/دقيقة).
هل يمكن تعديل مصدر الطاقة لمناطق مختلفة؟
نعم. مصدر الطاقة القياسي هو تيار متردد 220 فولت و50 هرتز ، ولكن تتوفر الفولتية المخصصة (على سبيل المثال، 110 فولت لأمريكا الشمالية) والترددات (على سبيل المثال، 60 هرتز) عند الطلب لتتناسب مع الأنظمة الكهربائية الإقليمية.
ما هو ارتفاع السقوط لطراز ZLT-GT4، وما هو المعيار الذي يتبعه؟
يتميز طراز ZLT-GT4 بارتفاع سقوط يبلغ 800 مم ويتوافق تمامًا مع IEC60312 (الشكل 28) - مما يجعله مثاليًا لاختبار الأجهزة التي تتطلب الامتثال لهذا المعيار (على سبيل المثال، الموصلات الصناعية المتخصصة).
