針炎試験装置
IEC 60695-11-5 火災危険性試験の針炎試験室
ZLT-ZY2形
製品詳細:
ZLT ニードル炎試験機は、このような構成材料の火災の危険性を評価するために使用されます。この試験は、試験炎が部品の発火を引き起こさないこと、または試験炎によって発火した可燃性部品が、炎による火災の延焼や、試験片から落下する燃焼または発光粒子の発生がなく、限られた燃焼期間または限られた程度の燃焼しか持たないことを確認するために実行されます。

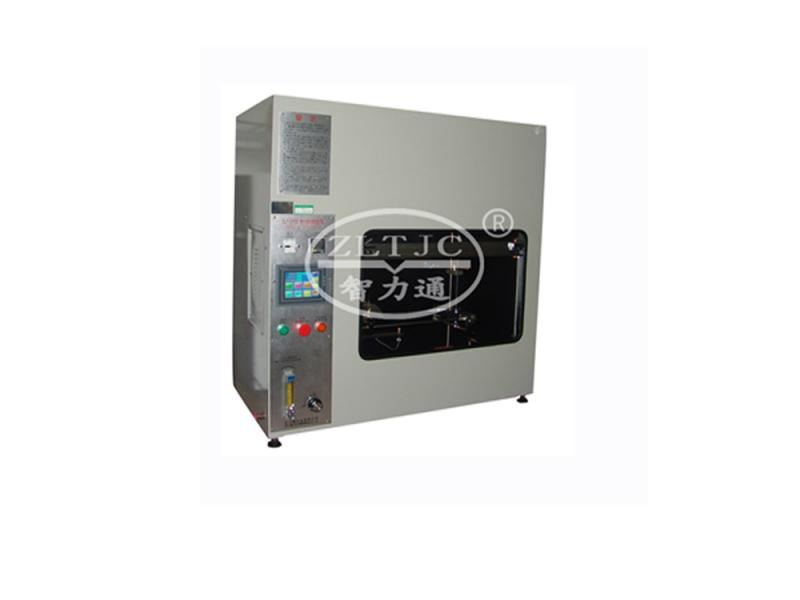

ZLT ニードルフレームテスターは、オペレーターの安全性を最大限に高めるため、専用のキャビネットに収納された全自動装置です。ニードルフレームテスターは、垂直から 45° に傾斜した Ф0.9 mm ニードル バーナーで構成され、ブタン ガスが燃料となります。標準銅ブロックの温度が 100°C ±5°C から 700°C ±3°C に上昇するまでの試験時間は、23.5 秒 ±1.0 秒とします。試験炎の高さは 12mm ±1mm に調整されます。試験片の火災の危険性は、試験片の燃焼時間と、試験片の下にあるラッピングティッシュと白松板の発火を測定することによって評価されます。 口径0.5/font> 0.1mmのチューブと炎の高さを調整するためのガス流量調整弁で構成されています。圧力調整器と組み合わせて使用します。
この機器は、IEC60695-11-5、IEC60695-2-2、および市場で最も一般的に使用されているその他の規格に準拠するように設計されています。
標準衣装:
銅ブロック 1 個、Cu-ETP UNS C11000、4 mm±0.01 mm、穴あけ前の重量 0.58 g±0.01 g、IEC60695-11-5 図 A1 に準拠、クランプ機構付き、熱電対用 Φ0.5 mm、
1 ニードルバーナー、ステンレス鋼ボア、Φ0.5mm±0.1mm、外径 < Φ0.9 mm、長さ> 35mm、炎の高さ 12 mm±1 mm を生成します。
炎の高さを測定するスケール 1 個、
1温度測定システム、100℃±5℃から700℃±3℃までの温度上昇の試験時間は23.5秒±1.0秒、
1 タイプ K 熱電対クロメル - アルメル、Φ0.5 mm、長さ約 500 mm、銅ブロックの温度を表示、デジタル表示測定範囲 0 ～ 1050℃、内蔵操作可能、
容積が少なくとも 0.5 m のチャンバー 1 つ3、内部は黒色、
厚さ10mmの木の板1枚、坪量12g/ ㎡ ～30g/ ㎡のラッピングティッシュ10枚.
電源: 220V50Hz 他の電圧はリクエストに応じてください。
PLC制御操作により、型式ZLT-ZY2P
