Зүү дөл шалгах төхөөрөмж
IEC 60695-11-5 Галын аюулын туршилтын зүү дөлийн туршилтын танхим

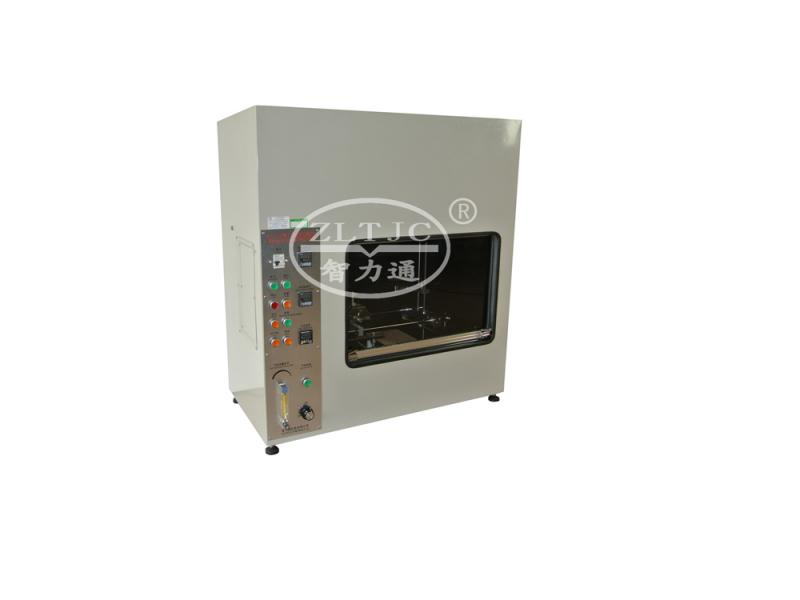

Загвар ZLT-ZY2
Бүтээгдэхүүний дэлгэрэнгүй:
ZLT зүү дөл шалгагч нь ийм бүрэлдэхүүн хэсгүүдийн галын аюулыг үнэлэхэд ашиглагддаг. Туршилтын дөл нь эд ангиудыг гал авалцуулахгүй, эсвэл туршилтын дөлөөр шатаж буй шатамхай хэсэг нь шатах хугацаа нь хязгаарлагдмал эсвэл шатах хугацаа нь хязгаарлагдмал, дөлөөр гал тархахгүйгээр, туршилтын дээжээс унасан шатаж, эсвэл гялалзсан тоосонцорыг тодорхойлохын тулд туршилтыг хийдэг.
ZLT зүү дөл шалгагч нь операторын аюулгүй байдлыг дээд зэргээр нэмэгдүүлэхийн тулд өөрийн шүүгээнд агуулагддаг бүрэн автомат хэрэгсэл юм. Зүү дөл шалгагч нь босоо тэнхлэгээс 45° хазайдаг Ф0.9мм зүү шатаагчаас бүрдэх ба бутан хийгээр тэжээгддэг. Стандарт зэс блокийн температурыг 100°C ±5°C-аас 700°C ±3°C хүртэл нэмэгдүүлэх туршилтын хугацаа 23,5с ±1,0с байна. Туршилтын дөлийн өндрийг 12мм ±1мм-ээр тохируулна. Загварын галын аюулыг дээжийн шаталтын үргэлжлэх хугацаа, дээжийн доорхи ороосон эд, цагаан нарс хавтангийн гал асаах зэргийг хэмжих замаар үнэлнэ. Энэ нь 0.5/фонт> 0.1мм цооногтой хоолой ба галын өндрийг тохируулах зориулалттай хийн урсгалыг зохицуулах хавхлагаас бүрдэнэ. Үүнийг даралт зохицуулагчтай хамт хэрэглэнэ.
Энэхүү хэрэгсэл нь IEC60695-11-5, IEC60695-2-2 болон зах зээлд хамгийн өргөн хэрэглэгддэг бусад стандартад нийцүүлэхээр бүтээгдсэн.
Стандарт хувцас:
1 зэс блок, Cu-ETP UNS C11000, 4 мм±0,01 мм, өрөмдлөгийн өмнөх жин 0,58 г±0,01 гр, IEC60695-11-5 зураг А1-ийн дагуу, хавчих механизмтай, термопарын хувьд Φ0,5 мм-тэй,
1 зүү шатаагч, зэвэрдэггүй ган цооног,Φ0,5мм±0,1мм,гадна диаметр ＜ Φ0,9 мм, урт ＞ 35мм, 12 мм±1 мм дөл үйлдвэрлэх,
Галын өндрийг хэмжих 1 хуваарь,
Температурыг хэмжих 1 систем, температурыг 100℃±5℃-аас 700℃±3℃ хүртэл нэмэгдүүлэх туршилтын хугацаа 23,5 с±1,0 с,
1 төрлийн K термопар Chromel-alumel, Φ0,5 мм, урт нь ойролцоогоор 500 мм, зэс блокийн температурыг заах, дижитал дэлгэцийн хэмжилтийн хүрээ 0~1050℃, суурилуулсан ажиллах боломжтой,
0,5 м-ээс багагүй эзэлхүүнтэй 1 камер 3, хар дотоод засал,
1 модон хавтан, 10 мм зузаантай, 10 хуудас боодолтой, 12гр/ ㎡ ~30гр/ ㎡ жинтэй.
Цахилгаан хангамж: 220V50Hz бусад хүчдэлийн хүсэлт.

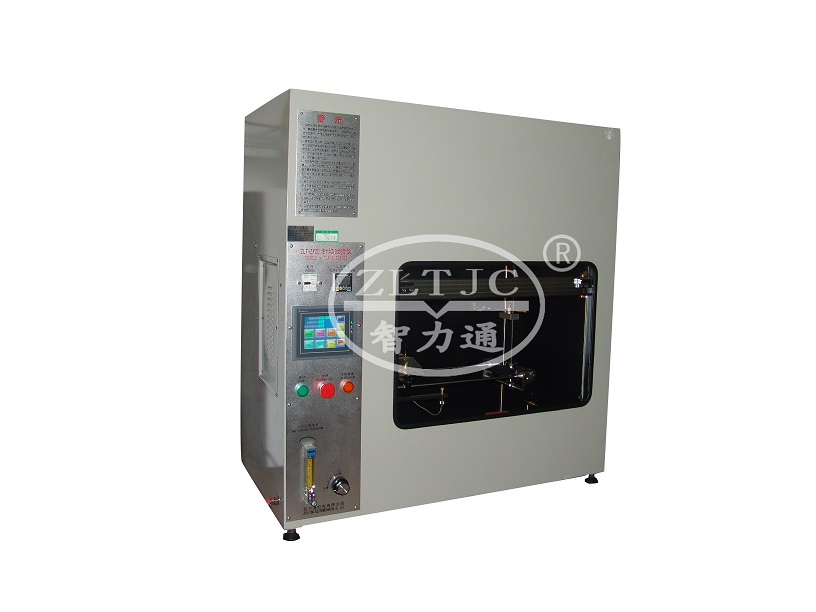

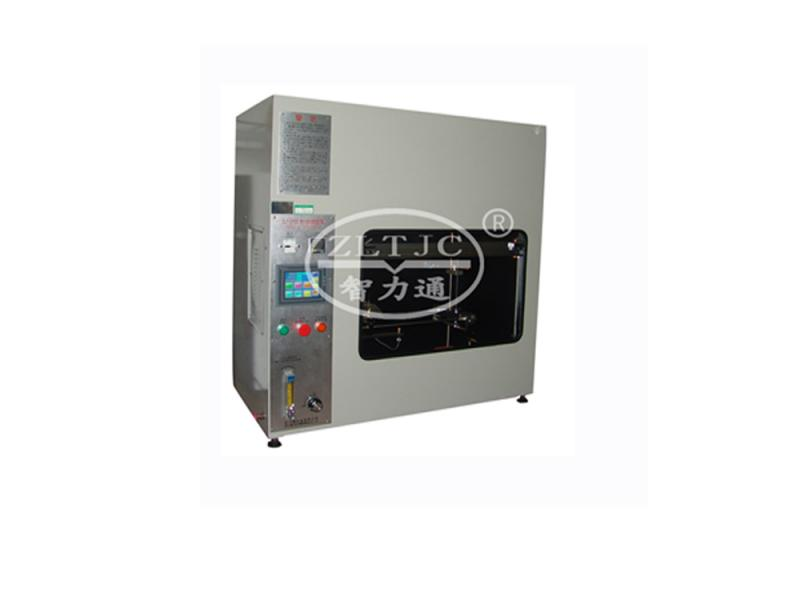

PLC хяналтын үйл ажиллагааны дагуу, загвар ZLT-ZY2P
