Urządzenie do rur oscylujących

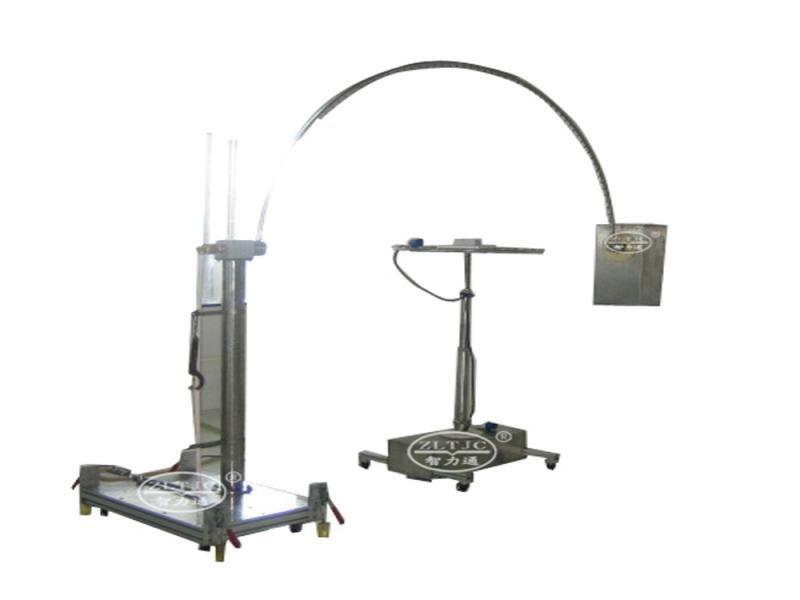

Rurka oscylacyjna IEC60529 Wodoodporna konfiguracja testowa IPX3
Szczegóły produktu: Model ZLT-DP
Do sprawdzenia ochrony przed wodą z dyszy sprayowej wynoszącą 0,4 mm otworu stosuje się do udowodnienia stopni ochrony dla drugiej charakterystycznej cyfr 3 i 4 „Ochrona przed rozpyleniem wody ” odpowiednio. „Ochrona przed rozpryskiwaniem wody ”.
Ochrona przed rozpylającą wodą jest określana przez spowodowanie oscylującej rurki oscylacyjnej nad próbką przez kąt 60 ° po obu stronach pionowej każda z prędkością około 60 ° na sekundę, podczas gdy strumienie pochodzące z większego kąta niż 60 ° do pionowego są zaskoczone deflectorami. Ale istnieje również nieznacznie zmieniona regulacja, zgodnie z którą rurka oscylacyjna z deflektorami stoi w pozycji pionowej, a próbka jest obróceniem na przykład na obrotowej obrotowej prędkości osi pionowej.
W celu ustalenia ochrony przed rozpryskiwaniem wody, rurka oscylacyjna wynika z oscylującej się przez kąt prawie 180 ° po obu stronach pionowej z prędkością około 60 ° na sekundę, podczas gdy w zależności od regulacji próbka stoi lub jest obracana z wygodną prędkością. Każdy z tych testów trwa na przykład 10 minut.
Pełna jednostka testowa zawiera zestaw rur oscylujących jako akcesoria, urządzenie oscylacyjne z napędem i w przypadku większych rur oscylacyjnych-przeciwne łożysko. Rurki oscylacyjne są wytwarzane z promieniami otworu od 200 mm do 1600 mm o progresywnym stosunku 200 mm.
Zgodnie z IEC60529 Rysunek 4, IEC60598 klauzula 9.2.5, IEC60947.
Standardowy strój:
1 urządzenie oscylacyjne, z kołnierzowym wałkiem do wkręcania rur oscylacyjnych, wysokość nad podłogą 1400 mm, na żądanie z drugim wałkiem kołnierzowym, jak pokazano na rysunku,
1 Silnik serwowy na 750 W, prędkość oscylacyjna 60 °/s, z konwerterem częstotliwości, czujnikiem kąta obrotowego, przełącznikiem bezpieczeństwa ograniczającego kąta obrotowego, hamulcem elektromagnetycznym, przełącznikiem uwalniania hamulca, przełącznikiem zatrzymania awaryjnego i wodoszczelnego gniazda w celu podłączenia obrotu obrotowego,
1 Zaopatrzenie w wodę z drobnym filtrem do czyszczenia przez przepływ odwrotny, regulator ciśnienia i przyrządy wskazujące ciśnienie, regulowany zawór regulacyjny przepływu i przyrząd wskazujący przepływ, zawór elektromagnetyczny i ubieżność obrotowa w celu dostarczania wody przez wał kołowy, przygotowany do łączenia węża o średnicy nominalnej 20 mm,
1 odpowiednio. 2 przeciwne łożyska, z kołnierzowym wałkiem do wkręcania rur oscylacyjnych, typem mocowania ściany, dostępnych również do mocowania podłogi,
1 System sterowania, z przyciskami Start i Stop, przełącznikami wody, napędem oscylującym i napędem obrotowym, przełącznikiem głównym i awaryjnym przełącznikiem zatrzymywania, aby odblokować klucz, pokrętło obrotowe w celu dostosowania kąta obrotowego nieskończenie od 60 ° do minimum 165 ° po obu stronach pionowego, wykonalności w celu dostosowania oscylującego kątu połowie kąt, fuses i termiczne nadmierne zwolnienie.
