দোদুল্যমান টিউব ডিভাইস
IEC60529 IPX3 ওয়াটারপ্রুফ টেস্ট সেটআপের অসিলেটিং টিউব

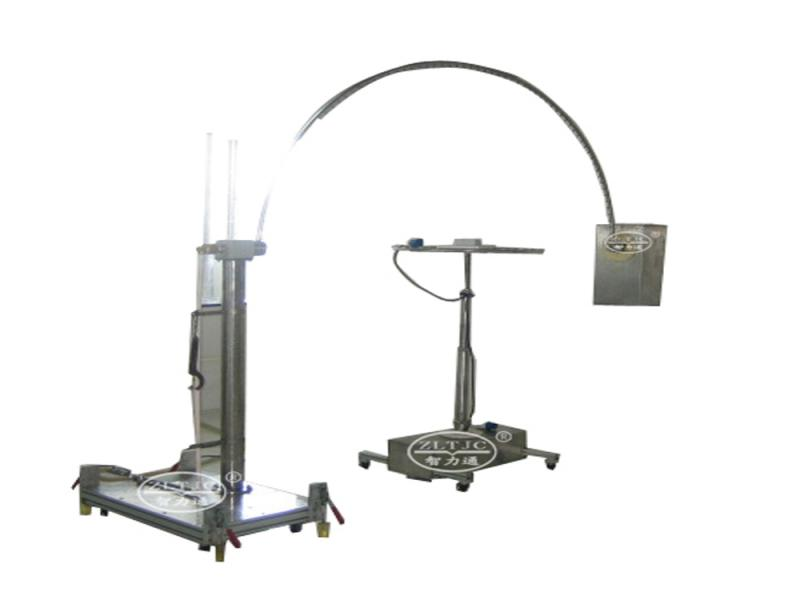

পণ্যের বিবরণ: মডেল ZLT-DP
0,4 মিমি বোরের স্প্রে অগ্রভাগ দিয়ে জলের বিরুদ্ধে সুরক্ষা পরীক্ষা করার জন্য দ্বিতীয় বৈশিষ্ট্যযুক্ত সংখ্যা 3 এবং 4 'পানি স্প্রে করার বিরুদ্ধে সুরক্ষা' রেস্পের সুরক্ষার ডিগ্রি প্রমাণ করতে ব্যবহৃত হয়। 'জল ছড়ানোর বিরুদ্ধে সুরক্ষা'।
জল স্প্রে করার বিরুদ্ধে সুরক্ষা নির্ধারণ করা হয় দোলক নলটিকে নমুনার উপরে 60° কোণের মাধ্যমে উল্লম্বের উভয় পাশে প্রায় 60° প্রতি সেকেন্ডের গতিতে, যখন জেটগুলি 60° এর চেয়ে বড় কোণ থেকে উল্লম্ব দিকে আগত ডিফ্লেক্টর দ্বারা বিভ্রান্ত হয়। তবে একটি সামান্য সংশোধিত প্রবিধানও রয়েছে, যে অনুসারে ডিফ্লেক্টর সহ দোদুল্যমান টিউবটি একটি উল্লম্ব অবস্থানে স্থির থাকে এবং নমুনাটি চালু করা হয়-উদাহরণস্বরূপ একটি টার্নটেবলে-একটি সুবিধাজনক গতিতে একটি উল্লম্ব অক্ষে।
স্প্ল্যাশিং জলের বিরুদ্ধে সুরক্ষা নির্ধারণ করার জন্য, দোলক নলটি উল্লম্বের উভয় পাশে প্রায় 180° কোণের মাধ্যমে প্রায় 60° প্রতি সেকেন্ডের গতিতে দোদুল্যমান হয়, যখন নিয়ন্ত্রণের উপর নির্ভর করে নমুনাটি স্থির থাকে বা সুবিধাজনক গতিতে ঘুরতে থাকে। এই পরীক্ষাগুলির প্রতিটি 10 মিনিট স্থায়ী হয়।
একটি সম্পূর্ণ পরীক্ষা ইউনিটে আনুষাঙ্গিক হিসাবে দোদুল্যমান টিউবের একটি সেট, ড্রাইভ সহ দোদুল্যমান যন্ত্র এবং - বৃহত্তর দোলক টিউবের ক্ষেত্রে - বিপরীত বিয়ারিং। দোদুল্যমান টিউবগুলি 200 মিমি থেকে 1600 মিমি পর্যন্ত 200 মিমি প্রগতিশীল অনুপাতের সাথে অরিফিস রেডিআই দিয়ে তৈরি করা হয়।

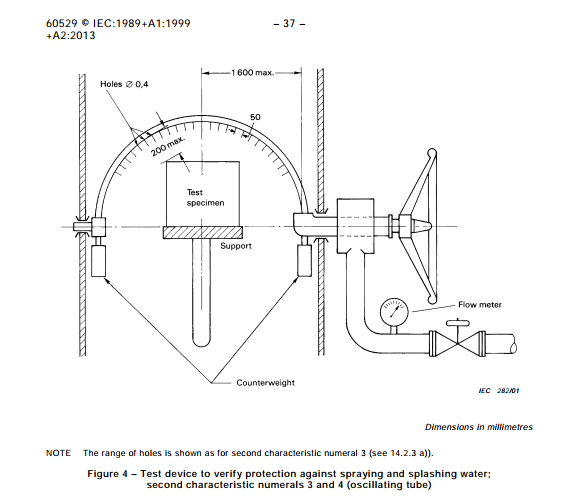

IEC60529 চিত্র 4 অনুযায়ী, IEC60598 ধারা 9.2.5, IEC60947।
স্ট্যান্ডার্ড আউটফিট:
1টি দোদুল্যমান যন্ত্র, দোদুল্যমান টিউবগুলিতে স্ক্রু করার জন্য ফ্ল্যাঞ্জযুক্ত শ্যাফ্ট সহ, মেঝের উপরে 1400 মিমি উচ্চতা, চিত্রে দেখানো হিসাবে দ্বিতীয় ফ্ল্যাঞ্জযুক্ত শ্যাফ্টের অনুরোধে,
750W সার্ভো মোটর দ্বারা 1 ড্রাইভ, দোদুল্যমান গতি 60°/s, ফ্রিকোয়েন্সি কনভার্টার সহ, সুইভেলিং অ্যাঙ্গেল সেন্সর, সুইভেলিং অ্যাঙ্গেল লিমিটিং সেফটি সুইচ, ইলেক্ট্রোম্যাগনেটিক ব্রেক, ব্রেক রিলিজ সুইচ, ইমার্জেন্সি স্টপিং সুইচ এবং ওয়াটারটাইট সকেট সংযোগ করার জন্য একটি টার্নটেবল,
1 রিভার্স ফ্লো, চাপ নিয়ন্ত্রক এবং চাপ নির্দেশক যন্ত্র দ্বারা পরিষ্কার করা সূক্ষ্ম ফিল্টার সহ জল সরবরাহ, সামঞ্জস্যযোগ্য প্রবাহ নিয়ন্ত্রক ভালভ এবং প্রবাহ নির্দেশক যন্ত্র, ইলেক্ট্রোম্যাগনেটিক ভালভ এবং ফ্ল্যাঞ্জড শ্যাফ্টের মাধ্যমে জল সরবরাহ করার জন্য রোটারি ইউনিয়ন, নামমাত্র ব্যাসের 20 মিমি একটি পায়ের পাতার মোজাবিশেষ সংযোগ করার জন্য প্রস্তুত,
1 resp. 2টি বিপরীত বিয়ারিং, দোদুল্যমান টিউবগুলিতে স্ক্রু করার জন্য ফ্ল্যাঞ্জযুক্ত শ্যাফ্ট সহ, প্রাচীর বেঁধে রাখার ধরন, মেঝে বেঁধে রাখার জন্যও উপলব্ধ,
1 কন্ট্রোল সিস্টেম, স্টার্ট এবং স্টপ বোতাম সহ, জলের জন্য সুইচ, অসিলেটিং ড্রাইভ এবং টার্নটেবল ড্রাইভ, মূল সুইচ এবং জরুরী স্টপিং সুইচ যা চাবি দ্বারা আনলক করা যায়, ঘূর্ণমান গিঁট 60° থেকে সর্বনিম্ন 165° পর্যন্ত অসীমভাবে ঘূর্ণায়মান কোণ সামঞ্জস্য করার জন্য, উল্লম্ব অবস্থানের উভয় পাশে ফুসিং এবং ফুস-এর মাঝামাঝি অবস্থানে সামঞ্জস্য করতে পারে। এবং তাপ অতিরিক্ত বর্তমান রিলিজ.
