În lumea testării produselor și a asigurării calității, Echipamentul de testare a impactului joacă un rol vital. Indiferent dacă fabricați aparate electrocasnice, electronice de larg consum sau componente industriale, este esențial să vă asigurați că produsele dumneavoastră pot rezista la șocuri fizice și căderi. Aici intervine testul de impact al căderii.
Acest articol explorează procedurile standard, echipamentele, nevoile de calibrare și tendințele industriei din jurul testelor de impact cu căderi. Ne vom uita la diferite tipuri de mașini de testare a impactului , analizează diferențele dintre testele de impact cu pendul și testerele de impact înclinat și oferă perspective bazate pe peste două decenii de experiență în dezvoltarea de produse și fabricarea echipamentelor de testare a siguranței electrice.
Ce este un test de impact de cădere?
Un test de impact asupra căderii simulează stresul fizic din lumea reală, evaluând modul în care un produs sau un material reacţionează atunci când este supus unei căderi bruşte sau unei coliziuni. Este esențial pentru evaluarea rezistenței, durabilității și robusteței designului ambalajelor, componentelor și produselor complete.
Scopul acestui test nu este doar de a provoca daune, ci de a cuantifica rezistența, de a evalua punctele de defecțiune structurală și de a asigura conformitatea cu standardele de siguranță și durabilitate.
De ce este important testul de impact al căderii?
Previne deteriorarea produsului în timpul transportului
Reduce returnările și cererile de garanție
Îndeplinește standardele de reglementare și din industrie
Protejează siguranța consumatorului
Îmbunătățește selecția materialelor și proiectarea inginerească
Standarde pentru testarea impactului la cădere
Mai multe standarde internaționale definesc modul în care trebuie efectuate testele de impact la cădere. Aceste standarde asigură că procedurile de testare sunt consistente, reproductibile și comparabile între laboratoare și industrii.
Standardele cheie includ:
| standard |
Descrierea |
| ASTM D5276 |
Test de cădere a containerelor încărcate prin cădere liberă |
| ASTM D5277 |
Test de impact orizontal folosind un tester de impact înclinat |
| ISO 2248 |
Test de impact vertical asupra pachetelor de transport |
| ISO 2244 |
Testarea impactului orizontal a pachetelor complete și umplute |
| ASTM E23 |
cu bară crestă de testare a impactului pendulului Metode |
| ISO 148-1 |
Testul de impact Charpy pendular al materialelor metalice |
Tipuri de teste de impact
Pentru a efectua un test de impact prin cădere, sunt disponibile mai multe tipuri de aparate de testare a impactului, fiecare potrivită pentru diferite materiale și scenarii.

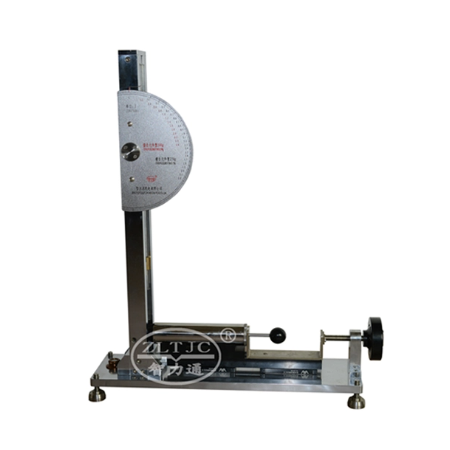

1. Tester de impact cu pendul
Un tester de impact cu pendul folosește un braț oscilant pentru a lovi o probă de testare cu o cantitate definită de energie. Brațul rupe proba și măsoară energia absorbită în proces. Acest tip de tester este utilizat în mod obișnuit pentru metale, materiale plastice și compozite. Este ideal pentru evaluarea tenacității materialului și a rezistenței la rupere.
Avantaje:
Rezultate foarte repetabile
Folosit în multe teste standardizate (de exemplu, Charpy, Izod)
Potrivit pentru materiale fragile și ductile
2. Tester de impact înclinat
Un tester de impact înclinat simulează impactul experimentat de produse sau ambalaje în timpul transportului. Subiectul testat este plasat pe o sanie și lăsat să se ciocnească de un obiect fix la capătul unui plan înclinat.
Avantaje:
Simulează impactul transportului
Eficient pentru proiectarea și optimizarea pachetelor
Util pentru testele logistice
3. Tester de cădere (Tester de impact vertical de cădere)
Acest tester aruncă obiectul de la o înălțime predefinită pe o suprafață dură. Este folosit în mod obișnuit pentru evaluarea ambalajului sau a durabilității fizice a produselor precum electronicele.
Avantaje:
Înțelegerea etalonării testerului de impact
Pentru orice tester de impact, fie că este un tester de impact cu pendul, un tester de impact înclinat sau un tester de cădere verticală, calibrarea testerului de impact este esențială. Calibrarea asigură că dispozitivul oferă rezultate precise și consistente de fiecare dată.
Ce implică calibrarea?
Verificarea senzorilor de măsurare (de exemplu, forță, viteză, unghi)
Asigurarea valorilor de absorbție a energiei în limitele toleranței
Verificarea alinierii și pierderii prin frecare în piesele în mișcare
Înlocuirea sau reglarea componentelor uzate
Fără o calibrare adecvată, datele de la o mașină de testare a impactului ar putea duce la concluzii incorecte, potențial aprobând proiecte slabe sau respingându-le pe cele acceptabile.
Comparație de produse: Testare de impact pe scurt
| Caracteristică |
Tester de impact pendular |
Tester de impact înclinat |
Tester de cădere |
| Măsurarea Energiei |
Precizie mare |
Moderat |
Pe baza înălțimii și masei căderii |
| Potrivit pentru |
Materiale (plastice/metale) |
Ambalaje, cutii |
Produse finite, ambalaje |
| Utilizare standard |
ASTM E23, ISO 148 |
ASTM D5277, ISO 2244 |
ASTM D5276, ISO 2248 |
| Simulare de mobilitate |
Scăzut |
Ridicat |
Mediu |
| Nevoi de calibrare |
Frecvent |
Ocazional |
Moderat |
| Repetabilitate test |
Foarte sus |
Moderat |
Variabilă |
Aplicații din lumea reală
Industriile moderne se bazează din ce în ce mai mult pe testere de impact pentru a îndeplini standardele de calitate și pentru a oferi consumatorilor încredere. Iată doar câteva domenii în care testarea impactului de cădere este esențială:
Electronice de larg consum : telefoanele, laptopurile și dispozitivele inteligente sunt supuse unor teste de cădere pentru a asigura durabilitatea.
Fabricarea aparatelor : Mașinile de spălat, cuptoarele și blenderele sunt testate pentru rezistența mecanică.
Automobile : piesele interioare și exterioare sunt supuse unor teste de impact pentru a simula stresul rutier.
Ambalare : companiile de comerț electronic și de logistică folosesc testere de impact înclinate pentru a reduce daunele în timpul livrării.
Construcție : Țevile, plăcile și materialele de izolație sunt evaluate cu testere de impact cu pendul pentru rezistența la impact.
Tendințe emergente în testarea impactului
Utilizarea mașinilor de testare a impactului evoluează pe măsură ce industriile adoptă producția inteligentă, automatizarea și controlul digital al calității. Iată câteva tendințe actuale:
1. Sisteme automate de testare
moderne Testerele de impact pot fi integrate în configurații automate de laborator, crescând randamentul și consistența. Acest lucru este deosebit de valoros în mediile de producție în masă unde testarea rapidă și repetabilă este esențială.
2. Colectarea datelor digitale
Testerele de impact sunt acum echipate cu software și senzori digitali care înregistrează date în timp real, generează rapoarte automate și facilitează partajarea ușoară pentru audituri sau certificări de calitate.
3. Integrarea testelor de mediu
Testele de impact sunt asociate cu camere de temperatură, umiditate și coroziune pentru a testa modul în care materialele se comportă la solicitări combinate. Acest lucru este deosebit de critic pentru aplicațiile aerospațiale și de apărare.
Întreținere și bune practici
Pentru ca testerul de impact să funcționeze eficient:
Programați calibrarea regulată a testerului de impact
Curățați echipamentul după fiecare utilizare
Înlocuiți pendulele uzate, suprafețele de sanie sau șinele de ghidare
Instruiți operatorii cu privire la utilizarea și întreținerea corespunzătoare
Înregistrați și analizați datele de testare pentru tendințe sau probleme recurente
Cum să alegi testerul de impact potrivit
Alegerea testerului de impact corect pentru aplicația dvs. depinde de mai mulți factori:
Tip de material : Metalele necesită teste de impact pendula, în timp ce ambalajele pot avea nevoie de teste de impact înclinate
Obiective de testare : Evaluați dacă testați pentru conformitate, optimizarea designului sau siguranța produsului
Standarde disponibile : potriviți-vă testerul cu standardele relevante pentru industria dvs
Bugetul și randamentul : luați în considerare nivelul de automatizare și frecvența testării
Întrebări frecvente
Î1: Care este diferența dintre un tester de cădere și un tester de impact cu pendul?
A1: Un tester de cădere cade un obiect vertical de la o înălțime stabilită, în timp ce un tester de impact cu pendul balansează un pendul pentru a lovi materialul de testat. Primul simulează deteriorarea la manipulare, iar cel de-al doilea evaluează duritatea materialului.
Î2: De ce este importantă calibrarea testerului de impact?
A2: Calibrarea asigură că testerul dumneavoastră de impact oferă rezultate precise, repetabile și respectă standardele. Datele inexacte pot duce la defecțiuni costisitoare de proiectare sau de siguranță.
Î3: Pot folosi un tester de impact înclinat pentru toate testele de ambalare?
A3: Deși testele de impact înclinate sunt excelente pentru simularea coliziunilor orizontale, testele de cădere verticală pot fi încă necesare pentru a evalua pe deplin durabilitatea ambalajului.
Î4: Cât de des ar trebui să-mi calibrez aparatul de testare a impactului?
A4: Depinde de frecvența de utilizare, dar o bună practică este calibrarea la fiecare 6-12 luni sau după 500 de cicluri de testare.
Î5: Ce industrii folosesc în mod obișnuit testere de impact?
A5: Electronica, autovehiculele, construcțiile, industria aerospațială, producția de aparate și logistica se bazează în mare măsură pe aparatele de testare a impactului.
Înțelegerea standardelor și aplicarea corectă a testelor de impact la cădere este esențială pentru dezvoltarea produselor moderne. Cu instrumente precum testerul de impact cu pendul, testerul de impact înclinat și diverse alte aparate de testare a impactului, producătorii pot simula condițiile din lumea reală, pot îmbunătăți rezistența produsului și pot îndeplini așteptările riguroase de calitate.
Indiferent dacă testați conformitatea, inovația sau fiabilitatea, alegerea testerului de impact potrivit și asigurarea calibrării sale corespunzătoare poate face toată diferența. Într-o lume în care durabilitatea contează mai mult ca niciodată, investiția în teste avansate de impact nu este doar inteligentă, ci este esențială.
