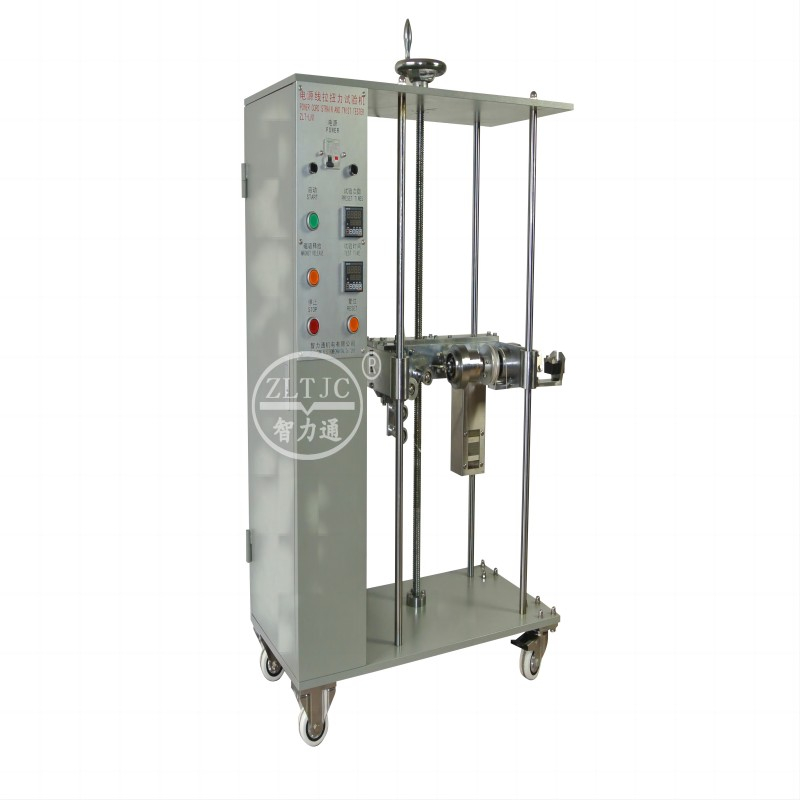

Máy kiểm tra mô-men xoắn neo dây IEC60335

Chi tiết sản phẩm: Model ZLT-LN1.

Máy kiểm tra mô-men xoắn neo dây IEC60335, để xác định độ căng và độ xoắn của dây nguồn nơi nó đi vào thiết bị, theo tiêu chuẩn IEC60335-1 25.15.

Thiết bị có dây nguồn và thiết bị được thiết kế để nối cố định với hệ thống đi dây cố định bằng dây mềm phải có cơ cấu chặn dây. Cơ cấu chặn dây phải làm giảm sức căng của dây dẫn, bao gồm cả tình trạng xoắn, ở các đầu nối và bảo vệ cách điện của dây dẫn khỏi bị mài mòn.

Đánh dấu trên dây khi chịu lực kéo như trình bày trong bảng sau, ở khoảng cách khoảng 20 mm tính từ cơ cấu chặn dây hoặc điểm thích hợp khác.

Sau đó, dây được kéo không giật trong 1 s theo hướng bất lợi nhất với lực quy định. Việc kiểm tra được thực hiện 25 lần.

Dây, trừ khi nằm trên cuộn dây tự động, khi đó phải chịu mômen xoắn đặt càng gần thiết bị càng tốt. Mô-men xoắn được quy định trong bảng sau và được áp dụng trong 1 phút.

Trong quá trình thử nghiệm, dây không được bị hỏng và không được biểu hiện lực căng đáng kể ở các đầu nối. Lực kéo được tác dụng lại và dây không được dịch chuyển theo chiều dọc quá 2 mm.

Trang phục tiêu chuẩn:

1 bộ tạ mô men xoắn 2,86 N- 7,14 N -10 N; mô men do cánh tay đòn (đĩa Al) có bán kính 35 mm tạo ra: 0,1- 0,25- 0,35N·m,

1 bộ tạ kéo, 20N*2-30N*2, dành cho chủng 30 N-60 N-100 N,

Hệ thống cố định 1 tốc độ, tần số căng 1 lần/s,

1 bộ điều khiển với bộ đếm xác định trước 4 chữ số để tắt bộ truyền động và ghi lại số lần căng và thời gian mô-men xoắn,

Nguồn điện: AC220V 50Hz, điện áp và tần số khác theo yêu cầu.
