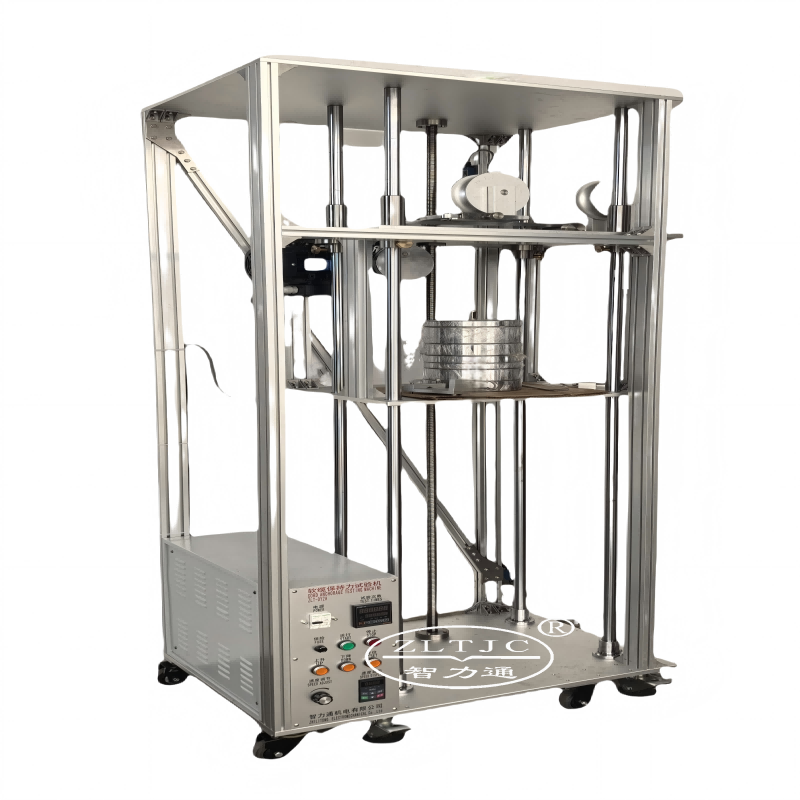

Thiết bị kiểm tra neo lắp ráp cáp bên B

Thiết bị kiểm tra neo lắp ráp cáp Side B.

Chi tiết sản phẩm: Model zLT-DY2A

Để thử nghiệm khả năng chặn của cụm cáp bên B, theo IEC61851-23 hình 110 và 111.

Nguyên tắc thử nghiệm: thiết bị được thử nghiệm (DUT) là thiết bị cung cấp EV. Thử nghiệm phải được thực hiện cho từng cụm cáp bên B được gắn vào DUT theo các thiết lập thử nghiệm trong Hình 110 và Hình 110 của IEC61851-23, mọi hệ thống quản lý cáp cho cụm cáp bên B phải được tháo ra trước khi thử nghiệm.

Thiết bị để thử nghiệm cơ cấu chặn của cụm cáp bên B nêu trong IEC 61851-23 Hình 110 phải được bố trí cạnh DUT sao cho cụm cáp bên B nằm ngang so với vỏ bọc của DUT.xem IEC 61851-23 Hình 111

Trang phục tiêu chuẩn:

1 khung cơ bản, có vỏ, có thể di chuyển sang một bên của DUT.

1 đĩa lệch tâm, đường kính 125mm, độ lệch tâm 30 mm,

1 động cơ giảm tốc AC có thêm hộp số giảm tốc xuống khoảng 60 vòng/phút,

1 đòn bẩy cho mẫu vật, có bánh xe theo dõi,

1 cơ cấu kẹp với nhiều khuôn kẹp khác nhau để phù hợp với kích thước và hình dạng dây,

1 bộ tạ cho tải trọng 160*1-240N*2-10N*1-100N*2, cho lực kéo thực tế 160N-200N-240N-250N-300N-500N-600N

1 bộ đếm xác định trước bằng điện, bốn chữ số, có thể đặt lại, để chỉ ra số hành trình,

Để kết nối với AC220V50Hz, các điện áp hoặc tần số khác theo yêu cầu.
