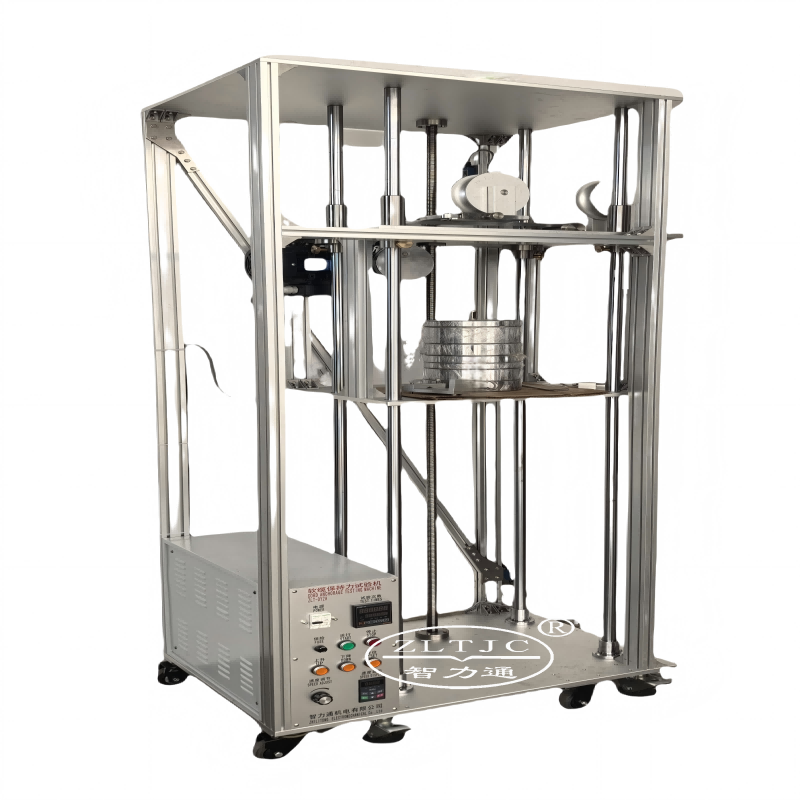

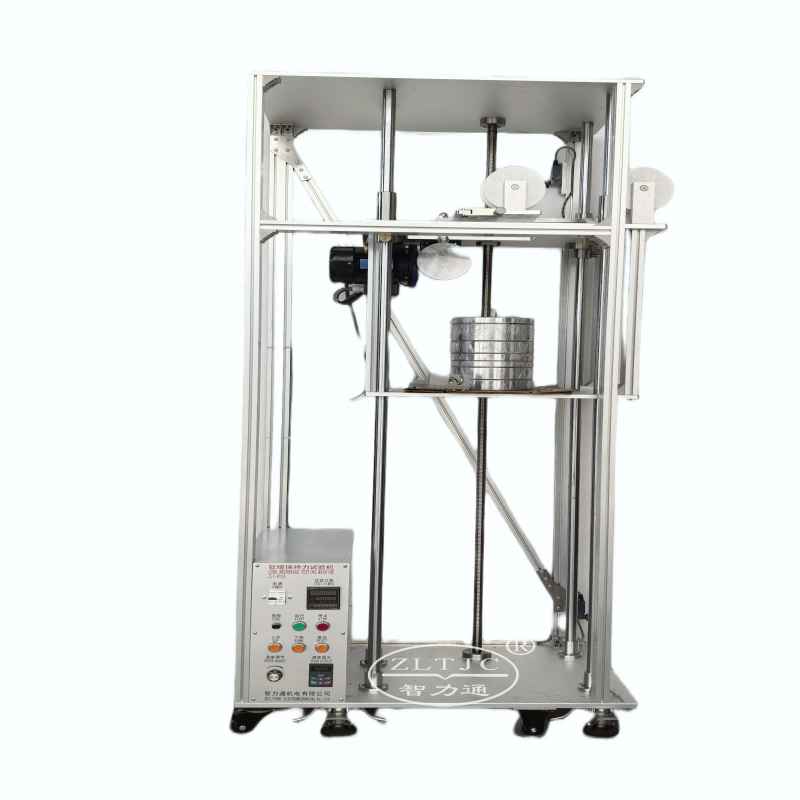

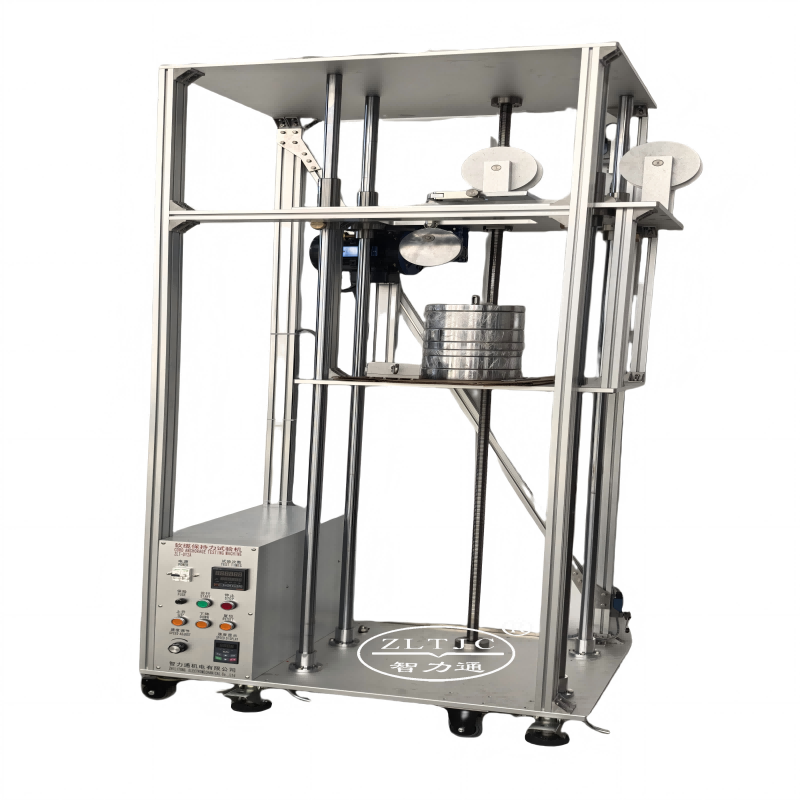

Sprzęt do testowania zakotwienia zespołu linki po stronie B.
Szczegóły produktu:Model zLT-DY2A
Do badania zakotwienia zespołu kabla strony B, zgodnie z IEC61851-23, rysunki 110 i 111.
Zasada eksperymentu: testowane urządzenie (DUT) to sprzęt zasilający EV. Test należy przeprowadzić dla każdego zespołu kabla strony B podłączonego do testowanego urządzenia zgodnie z konfiguracjami testowymi przedstawionymi na rysunkach 110 i 110 normy IEC61851-23. Przed testem należy usunąć wszelkie systemy zarządzania kablami dla zespołu kabla strony B.

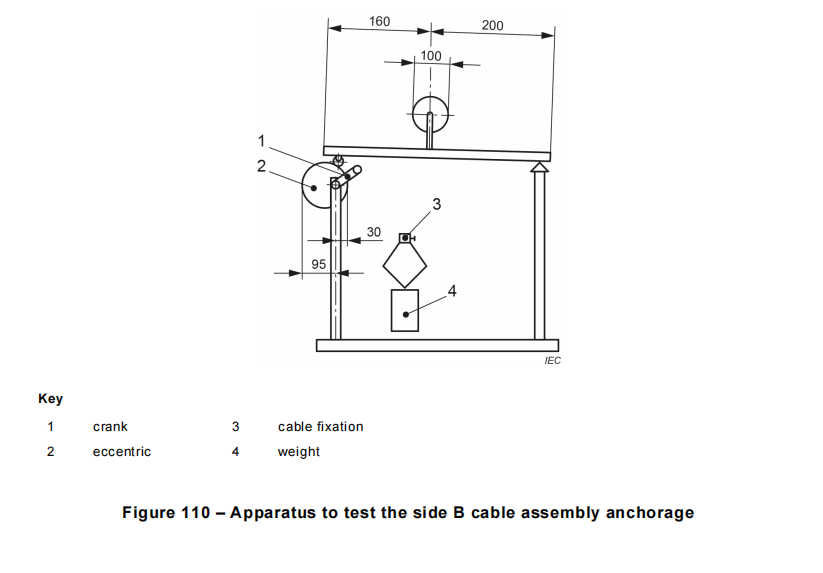

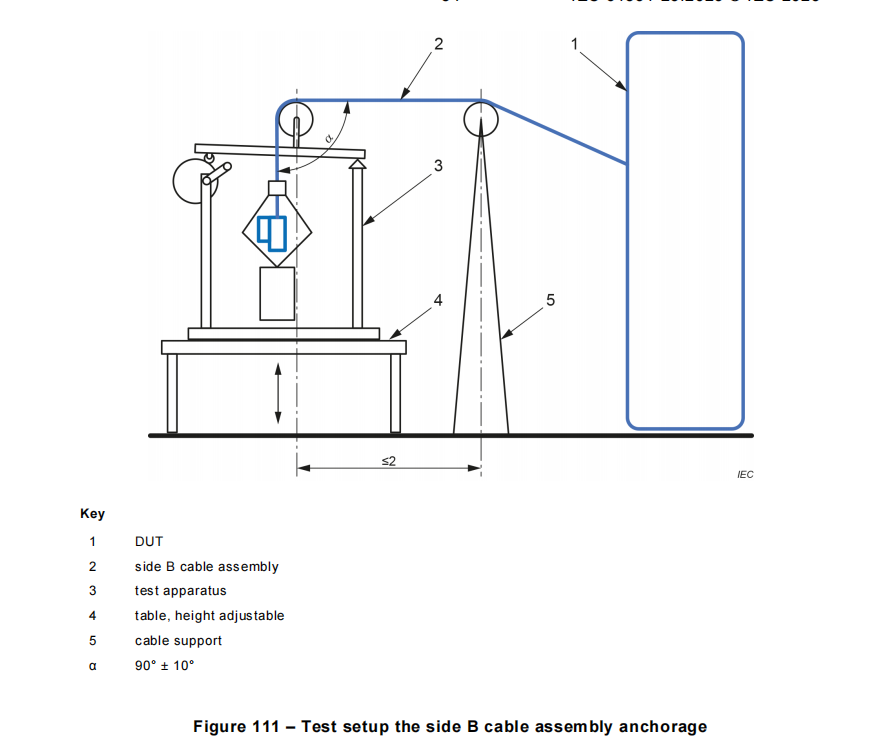

Urządzenie do testowania kotwiczenia zespołu kabla strony B pokazane w IEC 61851-23, rysunek 110, należy ustawić obok testowanego urządzenia w taki sposób, aby montaż kabla strony B było skierowane poziomo w stosunku do obudowy testowanego urządzenia. Patrz IEC 61851-23, rysunek 111
Strój standardowy:
1 rama podstawowa z obudową, którą można przesunąć na bok DUT.
1 dysk mimośrodowy, średnica 125mm, mimośród 30mm,
1 motoreduktor prądu przemiennego z dodatkową redukcją biegów do ok. 60 obr/min,
1 dźwignia do próbki z kołem gąsienicowym,
1 mechanizm zaciskowy z różnymi matrycami chwytającymi, dostosowanymi do rozmiaru i kształtu przewodu,
1 komplet obciążników dla ładunków 160*1-240N*2-10N*1-100N*2, do zrealizowanej siły uciągu 160N-200N-240N-250N-300N-500N-600N
1 elektryczny licznik ustalający, czterocyfrowy, z możliwością resetowania, wskazujący liczbę uderzeń,
Do podłączenia do AC220V50Hz, inne napięcia lub częstotliwości na żądanie.
