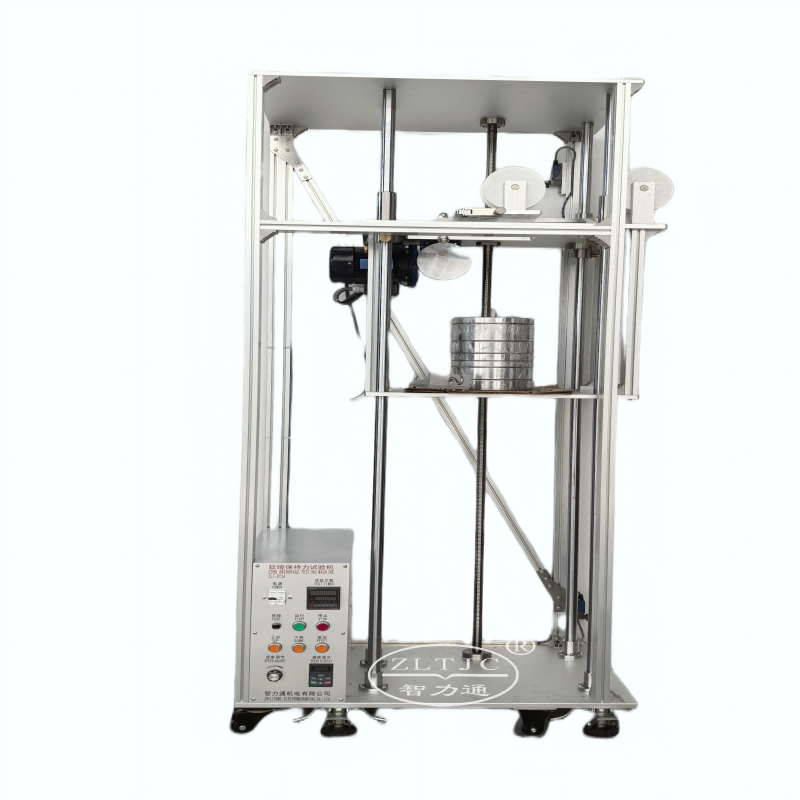

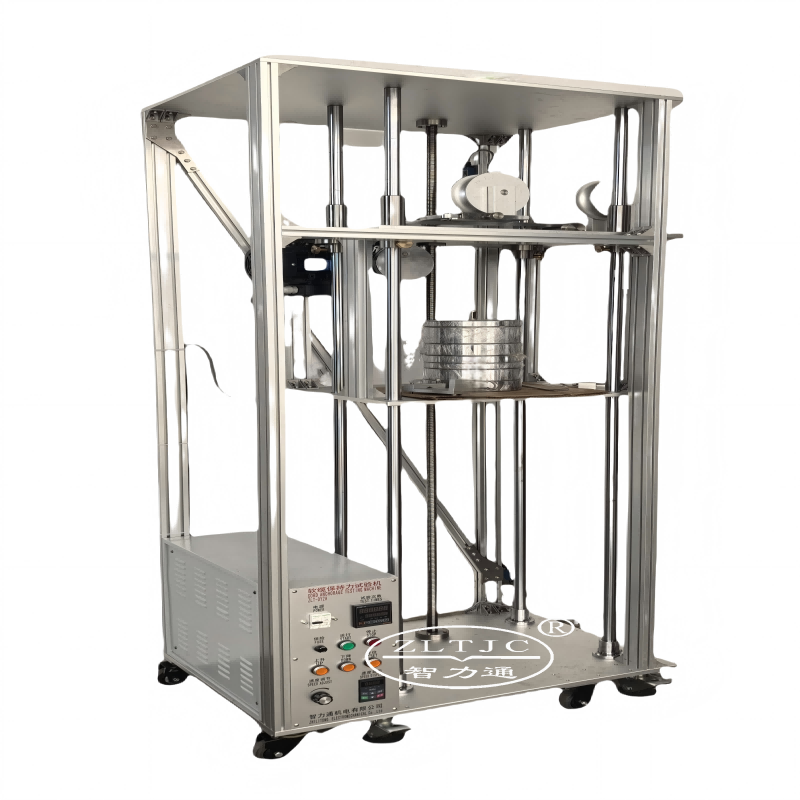

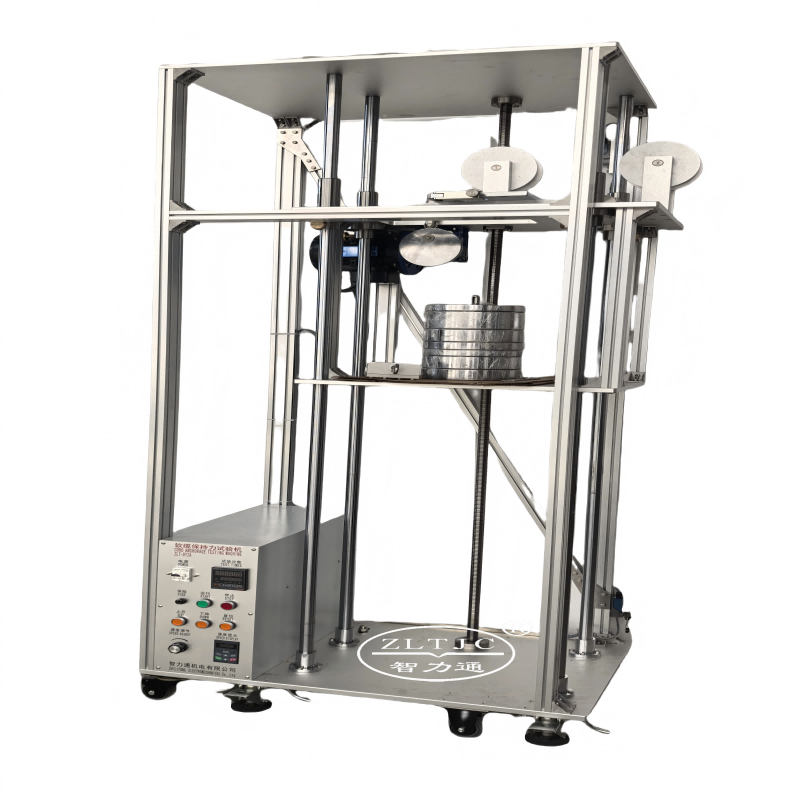

В бүйірлік кабель жинағы Анкерлік сынау жабдығы.
Өнім туралы мәліметтер: zLT-DY2A үлгісі

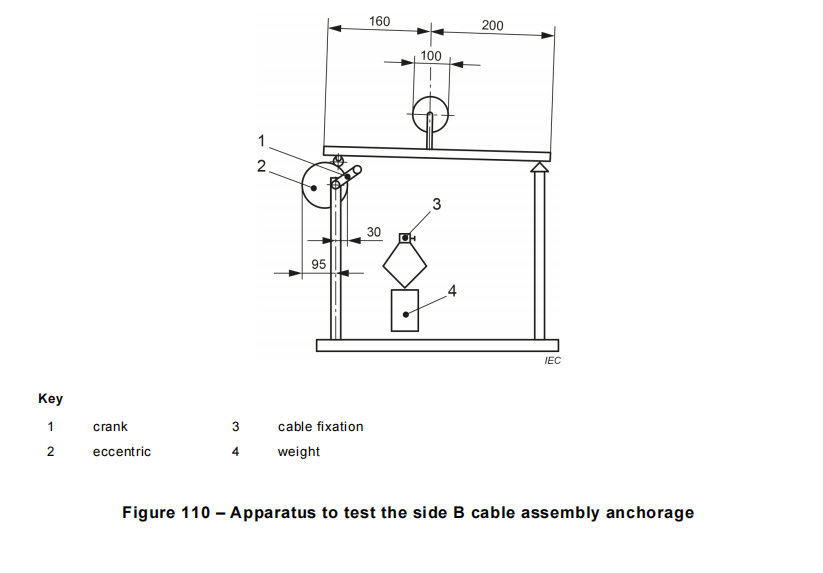

IEC61851-23 стандартына сәйкес В бүйірлік кабель жинағын бекітуді сынау үшін 110 және 111-суреттер.
Тәжірибе принципі: сыналатын құрылғы (DUT) EV жабдықтау жабдығы болып табылады. Сынақ IEC61851-23 110-суреттегі және 110-суреттегі сынақ қондырғыларына сәйкес DUT-ке бекітілген әрбір В бүйірлік кабель жинағы үшін орындалуы керек, В жағы кабель жинағына арналған кез келген кабельді басқару жүйелері сынақ алдында жойылуы керек.

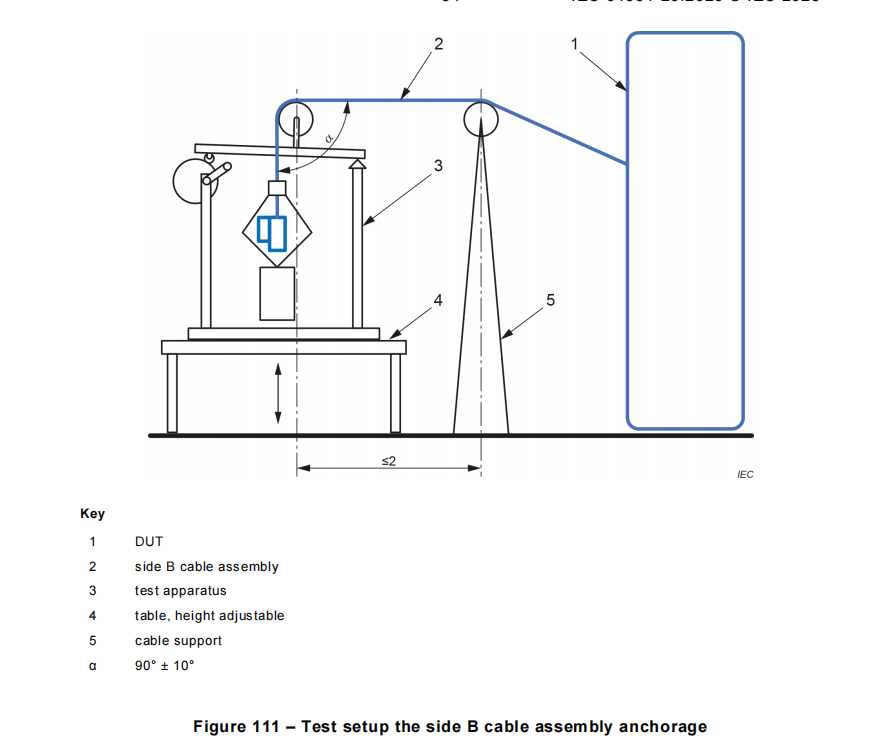

IEC 61851-23 110-суретте көрсетілген В бүйірлік кабель жинағының анкерін сынауға арналған құрылғы B жағы кабель жинағы DUT корпусынан көлденең болатындай етіп DUT жанына орнатылуы керек. IEC 61851-23 111-суретті қараңыз.
Стандартты киім:
1 негізгі жақтауды, корпусы бар, DUT жағына жылжытуға болады.
1 эксцентрик дискі, диаметрі 125 мм, эксцентриситет 30 мм,
1 айнымалы ток редукторы бар қосымша берілістерді шамамен 60 айн/мин дейін қысқарту,
Үлгіге арналған 1 рычаг, жол дөңгелегі бар,
Сымның өлшемі мен пішініне сәйкес келетін әртүрлі ұстағыштары бар 1 қысқыш механизм,
160*1-240Н*2-10Н*1-100Н*2 жүктерге арналған 1 салмақ жинағы, іске асырылған тарту күшіне 160N-200N-240N-250N-300N-500N-600N
1 электрлік алдын ала анықтайтын есептегіш, төрт таңбалы, қалпына келтірілетін, соққылар санын көрсету үшін,
Сұраныс бойынша AC220V50Hz, басқа кернеулер немесе жиіліктерге қосылу үшін.
