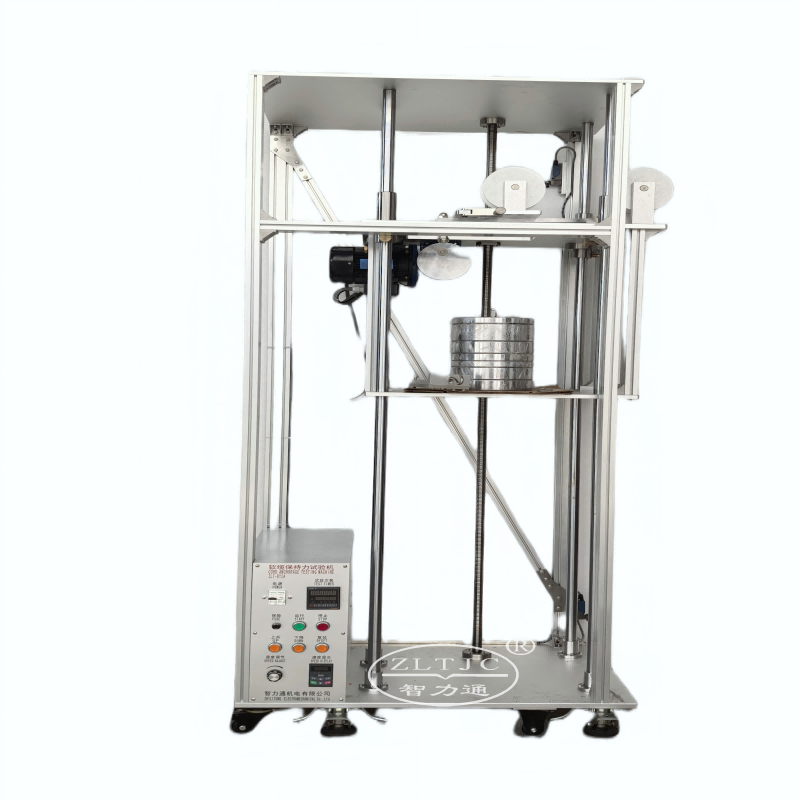

ឧបករណ៍ធ្វើតេស្ត Anchorage ភ្ជាប់ខ្សែចំហៀង B ។
ព័ត៌មានលម្អិតអំពីផលិតផល៖ ម៉ូដែល zLT-DY2A
សម្រាប់ការធ្វើតេស្តនៃយុថ្កានៃការភ្ជាប់ខ្សែចំហៀង B យោងទៅតាម IEC61851-23 តួលេខ 110 និង 111 ។
គោលការណ៍នៃការពិសោធន៍៖ ឧបករណ៍ដែលស្ថិតក្រោមការសាកល្បង (DUT) គឺជាឧបករណ៍ផ្គត់ផ្គង់ EV។ ការធ្វើតេស្តត្រូវធ្វើឡើងសម្រាប់ការភ្ជាប់ខ្សែ B ចំហៀងនីមួយៗដែលភ្ជាប់ជាមួយ DUT យោងទៅតាមការរៀបចំតេស្តក្នុងរូបភាព 110 និងរូបភាព 110 នៃ IEC61851-23 ប្រព័ន្ធគ្រប់គ្រងខ្សែណាមួយសម្រាប់ការភ្ជាប់ខ្សែចំហៀង B ត្រូវដកចេញមុនពេលធ្វើតេស្ត។
ឧបករណ៍សម្រាប់សាកល្បងការភ្ជាប់ខ្សែចំហៀង B ដែលបង្ហាញក្នុង IEC 61851-23 រូបភាព 110 ត្រូវតំឡើងនៅជាប់នឹង DUT តាមរបៀបដែលផ្នែកភ្ជាប់ខ្សែចំហៀង B ចង្អុលផ្ដេកពីឯករភជប់នៃ DUT.see IEC 61851-23 រូបភាព 111
សំលៀកបំពាក់ស្តង់ដារ៖
ស៊ុមមូលដ្ឋានចំនួន 1 ដែលមានលំនៅឋានអាចផ្លាស់ទីទៅម្ខាងនៃ DUT ។
1 ឌីស eccentric, អង្កត់ផ្ចិត 125mm, eccentricity 30mm,
1 ម៉ូទ័រ AC geared ជាមួយនឹងការកាត់បន្ថយឧបករណ៍បន្ថែមទៅ approx.60 rpm,
1 lever សម្រាប់គំរូ, ជាមួយនឹងកង់ផ្លូវ,
យន្តការគៀប 1 ជាមួយនឹងការក្តាប់ផ្សេងៗដើម្បីផ្គូផ្គងទំហំ និងរូបរាងរបស់ខ្សែ,
1 សំណុំនៃទម្ងន់សម្រាប់ផ្ទុក 160 * 1-240N * 2-10N * 1-100N * 2 ដើម្បីសម្រេចបាននូវកម្លាំងទាញ 160N-200N-240N-250N-300N-500N-600N
1 បញ្ជរកំណត់ទុកជាមុនអគ្គិសនី, បួនខ្ទង់, កំណត់ឡើងវិញ, ដើម្បីចង្អុលបង្ហាញចំនួននៃជំងឺដាច់សរសៃឈាមខួរក្បាល,
សម្រាប់ការតភ្ជាប់ទៅ AC220V50Hz តង់ស្យុង ឬប្រេកង់ផ្សេងទៀតតាមការស្នើសុំ។
