ម៉ាស៊ីនធ្វើតេស្តការបាក់ស្បាត Plut Pin
ឧបករណ៍សាកល្បងសម្រាប់ការធ្វើតេស្តសំណឹកនៅលើដៃអាវអ៊ីសូឡង់នៃម្ជុលដោតនៃ IEC60884 ម៉ាស៊ីនសាកល្បងការបាក់ឆ្អឹងម្ជុល

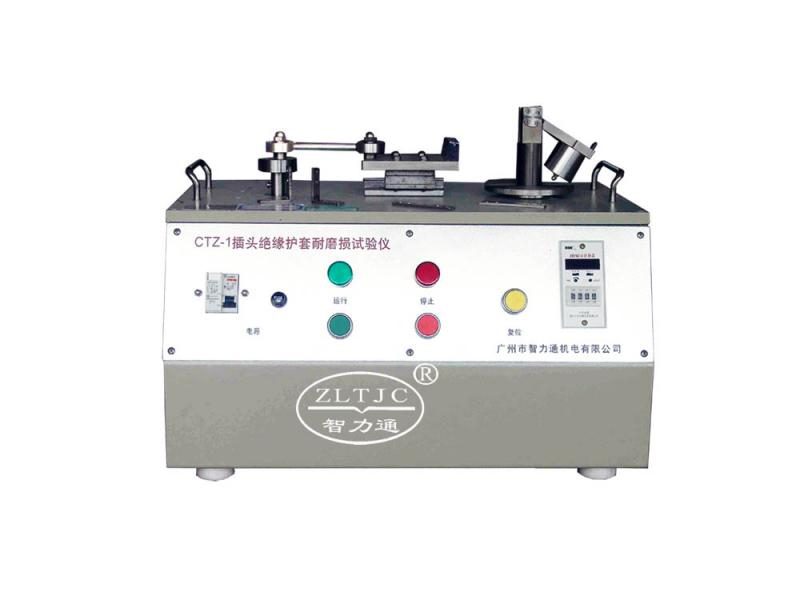

ព័ត៌មានលម្អិតអំពីផលិតផល៖ ម៉ូដែល ZLT-CTZ1
ដើម្បីកំណត់ភាពធន់នឹងសំណឹកនៃដៃអាវអ៊ីសូឡង់នៃម្ជុលដោតដោយរំកិលថយក្រោយ និងទៅមុខ យោងតាម IEC60884-1 Fig 28, EN 50075 Fig 9, VDE0620 bile 29 និង BS1363 Fig 9 ។

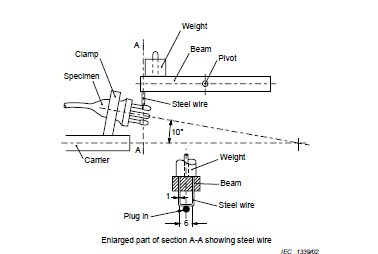

ឧបករណ៍ធ្វើតេស្តមានធ្នឹមបោះចោលផ្ដេក ដែលផ្អៀងអំពីចំណុចកណ្តាលរបស់វា។ ខ្សែដែកប្រវែងខ្លី អង្កត់ផ្ចិត 1 ម.ម ហើយពត់ជារាងអក្សរ U ដែលមូលដ្ឋានរបស់ U ត្រង់ត្រូវបានភ្ជាប់យ៉ាងតឹងរឹងនៅចុងទាំងពីរទៅចុងម្ខាងនៃធ្នឹម ដូច្នេះផ្នែកត្រង់នេះគ្រោងនៅក្រោមធ្នឹម និងស្របទៅនឹងអ័ក្សនៃធ្នឹមធ្នឹម។
ដោតត្រូវបានសង្កត់ដោយការគៀបសមស្របនៅក្នុងទីតាំងដែលផ្នែកត្រង់នៃខ្សែដែកស្ថិតនៅលើម្ជុលដោត កាត់កែងទៅវា។ ម្ជុលរំកិលចុះក្រោមនៅមុំ 10° ទៅផ្ដេក។
ធ្នឹមត្រូវបានផ្ទុកដូច្នេះលួសបញ្ចេញកម្លាំង 4 N នៅលើម្ជុល។
ឈុតស្តង់ដារ៖
| ការផ្គត់ផ្គង់ថាមពល៖ | AC.220V 50Hz ឬវ៉ុលផ្សេងទៀតតាមការស្នើសុំ។ |
| កម្លាំងផ្ទុក | 4-0,1 N, |
| ខ្សែដែក៖ | អង្កត់ផ្ចិត 1 ± 0,02 ម, ពត់ទៅជារាងចតុកោណ |
ក្រុមហ៊ុនដឹកជញ្ជូន 1, ជំងឺដាច់សរសៃឈាមខួរក្បាល 9±0,2 ម, ជាមួយនឹងការគាំទ្រសម្រាប់ការតោងគំរូជាមួយនឹងម្ជុលដោត inclined 10° ទៅផ្ដេក,
1 ឯកតាកម្មវិធីបញ្ជា eccentric ជាមួយម៉ូទ័រ geared សម្រាប់ 30 -5 ចលនានៃក្រុមហ៊ុនដឹកជញ្ជូនក្នុងមួយនាទី,
ធ្នឹម 1 ដែលមានក្បាលអេតចាយ រួមទាំងឧបករណ៍កាន់សម្រាប់ខ្សែដែក ជាមួយនឹងទម្ងន់កំណត់ដែលអាចលៃតម្រូវបាន។
1 បញ្ជរកំណត់ទុកជាមុនអគ្គិសនី, 6 ខ្ទង់, កំណត់ឡើងវិញ, ដើម្បីចង្អុលបង្ហាញចំនួននៃជំងឺដាច់សរសៃឈាមខួរក្បាល,
1 eccentric សម្រាប់លើកក្បាល scraping ។
ម៉ូដែល ZLT-CTZ2 ដូចប្រភេទ ZLT-CTZ1 ប៉ុន្តែសម្រាប់គំរូ 2 ដែលមានទម្ងន់ 2 ធ្នឹម 2 និងឧបករណ៍ដឹកជញ្ជូន 2 ដែលមានគំរូគាំទ្រ។
