ப்ளட் பின் சிராய்ப்பு சோதனை இயந்திரம்
IEC60884 ப்ளக் பின் சிராய்ப்பு சோதனை இயந்திரத்தின் ப்ளக் பின்களின் இன்சுலேடிங் ஸ்லீவ்களில் சிராய்ப்பு சோதனைக்கான சோதனை கருவி

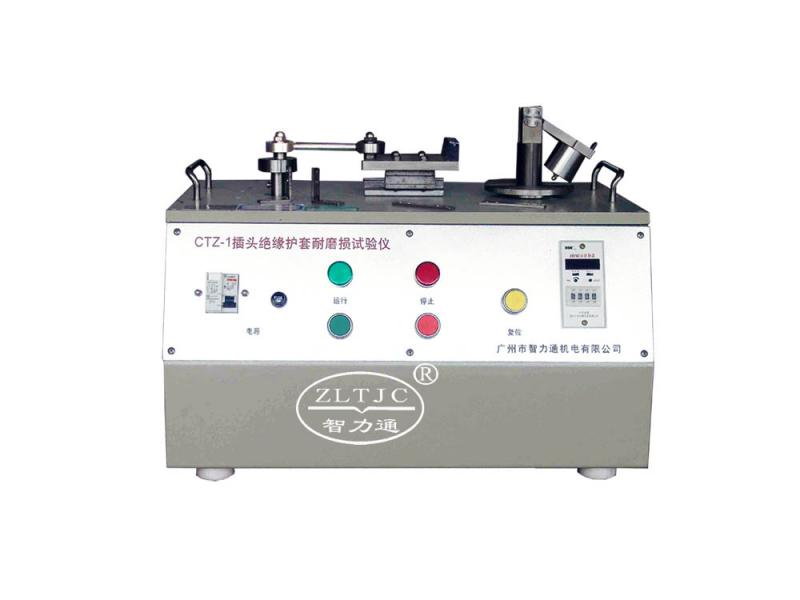

தயாரிப்பு விவரங்கள்:மாடல் ZLT-CTZ1
IEC60884-1 படம் 28, EN 50075 படம் 9, VDE0620 பைல் 29 மற்றும் BS1363 படம் 9 இன் படி, பின்னோக்கி மற்றும் முன்னோக்கி நகர்த்துவதன் மூலம் பிளக் பின்களின் இன்சுலேட்டிங் ஸ்லீவ்களின் சிராய்ப்பு எதிர்ப்பை தீர்மானிக்க.
சோதனைக் கருவியானது கிடைமட்டமாக அப்புறப்படுத்தப்பட்ட கற்றையைக் கொண்டுள்ளது, இது அதன் மையப் புள்ளியை மையமாகக் கொண்டுள்ளது. எஃகு கம்பியின் குறுகிய நீளம், 1 மிமீ விட்டம் மற்றும் U-வடிவத்தில் வளைந்து, U இன் அடிப்பகுதி நேராக இருப்பதால், பீமின் இரு முனைகளிலும், பீமின் ஒரு முனையில் இறுக்கமாக இணைக்கப்பட்டுள்ளது, இதனால் நேரான பகுதி கற்றைக்குக் கீழே திட்டமிடப்பட்டு பீம் பிவோட்டின் அச்சுக்கு இணையாக இருக்கும்.
எஃகு கம்பியின் நேரான பகுதி பிளக் பின்னில் செங்குத்தாக நிற்கும் வகையில், பொருத்தமான கிளாம்ப் மூலம் பிளக் வைக்கப்பட்டுள்ளது. முள் கிடைமட்டமாக 10° கோணத்தில் கீழ்நோக்கி சாய்கிறது.
முள் மீது கம்பி 4 N சக்தியை செலுத்தும் வகையில் பீம் ஏற்றப்படுகிறது.
நிலையான ஆடை:
| மின்சாரம்: | AC.220V 50Hz அல்லது கோரிக்கையின் பிற மின்னழுத்தங்கள். |
| ஏற்றப்பட்ட சக்தி | 4-0,1 N, |
| எஃகு கம்பி: | விட்டம் 1±0,02 மிமீ, செவ்வக U-வடிவத்தில் வளைந்துள்ளது |
1 கேரியர், ஸ்ட்ரோக் 9±0,2 மிமீ, கிடைமட்டமாக 10° சாய்ந்திருக்கும் பிளக் பின் மூலம் மாதிரிகளை இறுக்குவதற்கான ஆதரவுடன்,
30 அசைவுகளுக்கு ஏற்ற மோட்டார் கொண்ட 1 விசித்திரமான இயக்கி அலகு ,-5 ஒரு நிமிடத்திற்கு கேரியரின்
1 பீம், ஸ்கிராப்பிங் ஹெட், எஃகு கம்பியை வைத்திருக்கும் சாதனம் உட்பட, சரிசெய்யக்கூடிய எதிர் எடையுடன்,
1 மின் முன்னரே தீர்மானிக்கும் கவுண்டர், 6-இலக்க, மீட்டமைக்கக்கூடியது, பக்கவாதம் எண்ணிக்கையைக் குறிக்க,
ஸ்கிராப்பிங் தலையைத் தூக்குவதற்கு 1 விசித்திரமானது.
மாதிரி ZLT-CTZ2, வகை ZLT-CTZ1, ஆனால் 2 மாதிரிகளுக்கு, 2 எடைகள், 2 பீம்கள் மற்றும் 2 கேரியர்கள் மாதிரி ஆதரவுடன்.
மாதிரி ZLT-CTZ2, வகை ZLT-CTZ1, ஆனால் 2 மாதிரிகளுக்கு, 2 எடைகள், 2 பீம்கள் மற்றும் 2 கேரியர்கள் மாதிரி ஆதரவுடன்.
