IP-graderingstoetsing is 'n gestandaardiseerde proses wat gebruik word om te evalueer hoe goed omhulsels beskerm teen vaste voorwerpe, water en onbedoelde kontak. Oor nywerhede soos elektronika, motorstelsels, industriële toerusting en buitelug-infrastruktuur definieer IP-graderingstoetsing of 'n produk betroubaar kan funksioneer onder omgewingsblootstelling. Aangesien produkte toenemend in veeleisende toestande ontplooi word, het IP-graderingstoetsing 'n kritieke deel van produkvalidering en -sertifisering geword.
Die struktuur van IP-graderingstoetsing is gebaseer op internasionaal erkende standaarde wat beide toetsmetodes en prestasieverwagtinge definieer. Hierdie standaarde verseker dat resultate konsekwent en vergelykbaar is oor verskillende laboratoriums en streke. Van stofkamers tot watersproeistelsels en toetssondes, IP-graderingstoetsing vereis 'n gekoördineerde kombinasie van toerusting om werklike toestande akkuraat te simuleer.
Sleutel wegneemetes
● IP-graderingstoetse evalueer beskerming teen stof, water en menslike toegang
● Elke IP-kode stem ooreen met gestandaardiseerde toetsmetodes en toerusting
● Stof-, water- en sondetoetsing vereis verskillende toetsstelsels
● IEC 60529 definieer globale IP-graderingstoetsvereistes
● Toerustingkeuse hang af van toepassing, grootte en sertifiseringsbehoeftes
Wat is 'n IP-gradering
Definisie van IP-gradering
IP-gradering staan vir Ingress Protection-gradering, wat die mate van beskerming wat 'n omhulsel bied teen indringing van vaste stowwe en vloeistowwe klassifiseer. IP-graderingstoetsing word gebruik om te verifieer of 'n produk onder gekontroleerde toestande aan die gespesifiseerde beskermingsvlak voldoen. Elke gradering word uitgedruk as 'IP' gevolg deur twee syfers, wat onderskeidelik beskerming teen vaste stowwe en vloeistowwe verteenwoordig.
Die eerste syfer dui weerstand teen soliede voorwerpe soos stof of deeltjies aan, terwyl die tweede syfer weerstand teen waterblootstelling definieer. IP-graderingstoetsing verseker dat beide aspekte met behulp van gestandaardiseerde metodes geëvalueer word. Sonder behoorlike IP-graderingstoetsing is dit nie moontlik om die duursaamheid of veiligheid van 'n produk wat aan omgewingsfaktore blootgestel is, te valideer nie.
Die relevansie van IP-graderingstoetse strek verder as sertifisering, aangesien dit produkbetroubaarheid en langtermynprestasie direk beïnvloed. In baie toepassings kan onvoldoende beskerming tot mislukking lei, wat die toetsing van IP-gradering 'n noodsaaklike stap in ontwerpvalidering maak.
Doel van IP-graderingstoetsing
Die doel van IP-graderingstoetsing is om omgewingstoestande op 'n beheerde en herhaalbare wyse te simuleer. Dit verseker dat produkte blootstellingscenario's soos stofophoping, spatwater of hoëdrukstrale kan weerstaan. Deur IP-graderingstoetse uit te voer, kan vervaardigers potensiële swakhede in omhulselontwerp identifiseer.
Nog 'n sleuteldoel is voldoening aan internasionale standaarde. Baie markte vereis bewys van IP-graderingstoetsing voordat produkte verkoop of geïnstalleer kan word. Hierdie vereiste maak IP-graderingstoetsing 'n noodsaaklike deel van wêreldwye produkontwikkeling.
Daarbenewens dra IP-graderingstoetsing by tot gehalteversekering deur meetbare prestasiekriteria te verskaf. Toetsresultate bied 'n duidelike aanduiding of 'n produk aan sy beoogde beskermingsvlak voldoen.
Dekodering van die IP-kode: wat die getalle regtig beteken
Eerste syfer: Beskerming teen vaste stowwe (0–6)
Die eerste syfer in IP-graderingstoetsing verteenwoordig beskerming teen soliede voorwerpe, wat wissel van groot voorwerpe soos hande tot fyn stofdeeltjies. Hoër getalle dui op groter beskerming, met IP6X wat volledige stofdigte werkverrigting verteenwoordig. IP-graderingstoetsing vir vaste stowwe behels tipies beheerde omgewings waar deeltjies onder gedefinieerde toestande ingebring word.
Stoftoetsing word gewoonlik uitgevoer met behulp van verseëlde kamers waar fyn deeltjies om die toetsmonster gesirkuleer word. Vakuumtoestande kan toegepas word om werklike drukverskille te simuleer. IP-graderingstoetse verseker dat geen skadelike stof by hoër beskermingsvlakke die omhulsel binnedring nie.
Om die soliede beskermingsvlak te verstaan, is noodsaaklik vir produkte wat in industriële of buitelugomgewings gebruik word. IP-graderingstoetsing bied 'n konsekwente raamwerk vir die evaluering van hierdie toestande.
Tweede syfer: Beskerming teen vloeistowwe (0–9K)
Die tweede syfer in IP-graderingstoetsing definieer weerstand teen waterblootstelling, wat wissel van drupwater tot hoëdrukstrale en onderdompeling. Elke vlak stem ooreen met 'n spesifieke toetsmetode wat beheerde watervloei, druk en duur behels.
Waterverwante IP-graderingstoetsing sluit 'n verskeidenheid toerusting in soos drupbokse, ossillerende buise en straalspuitpunte. Hierdie stelsels herhaal verskillende tipes waterblootstelling, wat verseker dat die omhulsel werklike toestande kan weerstaan. IP-graderingstoetsing op hoër vlakke vereis presiese beheer van druk en vloeitempo.
Akkurate uitvoering van watertoetse is van kritieke belang, aangesien selfs klein afwykings resultate kan beïnvloed. IP-graderingstoetsing verseker dat alle parameters binne gedefinieerde perke gehandhaaf word.
IP-gradering-toetsmetodes en -toerusting
Stoftoetstoerusting (IP5X/IP6X)
Stoftoetsing is 'n sleutelkomponent van IP-graderingstoetsing vir soliede beskerming. Toerusting wat vir hierdie doel gebruik word, sluit in stofkamers wat ontwerp is om fyn deeltjies om die toetsmonster te sirkuleer. Hierdie kamers handhaaf gekontroleerde toestande om konsekwente blootstelling tydens IP-graderingstoetsing te verseker.
In sommige gevalle word vakuumstelsels geïntegreer om drukverskille te simuleer wat stof in die omhulsel kan intrek. IP-graderingstoetsing by IP6X vereis volledige verseëling, wat beteken dat geen stof binnedring onder toetstoestande toegelaat word nie. Hierdie vlak van toetsing is van kritieke belang vir produkte wat in moeilike omgewings werk.
Behoorlike ontwerp en kalibrasie van stofkamers is noodsaaklik om die integriteit van IP-graderingstoetsing te handhaaf. Variasies in deeltjiegrootte of lugvloei kan resultate beïnvloed.
Watertoetstoerusting (IPX1–IPX9K)
Watertoetsing binne IP-graderingstoetse behels verskeie soorte toerusting, wat elk ooreenstem met 'n spesifieke IP-vlak. Drupbokse word vir IPX1- en IPX2-toetse gebruik, terwyl ossillerende buise vir IPX3 en IPX4 gebruik word. Vir IPX5 en IPX6 simuleer straalsproeistelsels waterstrale met beheerde druk.
Tipe toerusting |
IP-vlakke |
Sleutel funksie |
Drupboks |
IPX1–IPX2 |
Simuleer vertikale drup |
Ossillerende buis |
IPX3-IPX4 |
Voorsien sproei en spat |

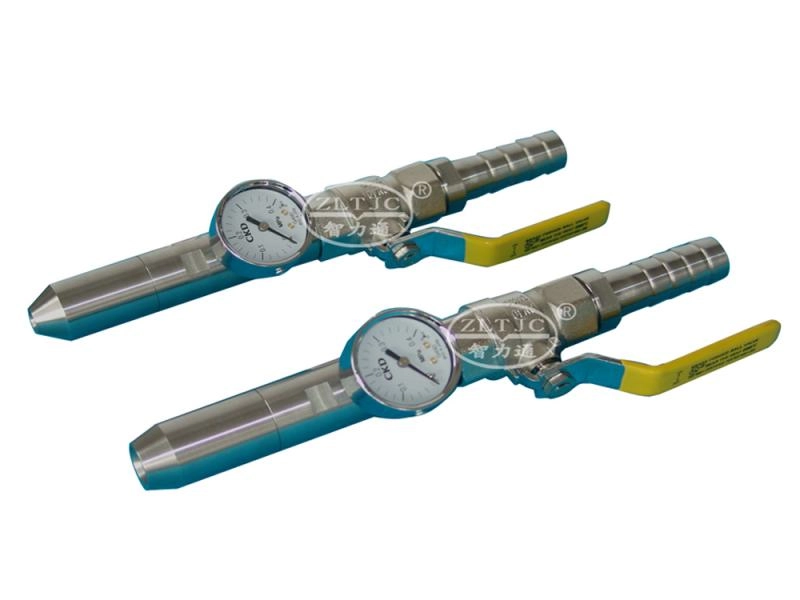

Straalsproeistelsel |
IPX5-IPX6 |
Simuleer waterstrale |
Elke tipe toerusting speel 'n spesifieke rol in IP-graderingstoetsing, om te verseker dat verskillende blootstellingstoestande akkuraat herhaal word. Konsekwentheid in waterverspreiding en -druk is krities vir geldige resultate.
Toegangbeskermingstoetsing (toetssondersoeke)
Toegangsbeskerming is nog 'n belangrike aspek van IP-graderingstoetsing, wat daarop fokus om kontak met gevaarlike dele te voorkom. Dit word geëvalueer met behulp van gestandaardiseerde toetsprobes wat vingers, gereedskap of drade simuleer. IP-graderingstoetse vir toegangsbeskerming verseker dat gebruikers nie per ongeluk aan lewendige komponente kan raak nie.
Toetsprobes is ontwerp volgens standaarde soos IEC 61032, wat afmetings en toetsprosedures definieer. IP-graderingstoetsing met sondes verifieer beide veiligheid en voldoening aan regulasies.
Hierdie tipe toetsing is veral belangrik vir elektriese toestelle en industriële toerusting, waar toevallige kontak ernstige risiko's kan inhou.
Opsionele briewe en standaarde kruisverwysing
Wat beteken die opsionele letters
Opsionele letters in IP-graderingstoetsing verskaf bykomende inligting oor beskerming teen toegang of spesifieke voorwaardes. Hierdie letters dui die tipe voorwerp aan wat tydens toetsing gebruik word, soos vingers of gereedskap.
Alhoewel dit nie altyd ingesluit is nie, kan opsionele briewe verdere duidelikheid gee oor toetstoestande. IP-graderingstoetsing gebruik hierdie benamings om presiese kommunikasie van beskermingsvlakke te verseker.
Dit is belangrik om hierdie briewe te verstaan wanneer gedetailleerde spesifikasies of voldoeningsdokumente geïnterpreteer word.
Hoe IP met ander standaarde vergelyk
ISO 20653 (Motormotor)
ISO 20653 brei IP-graderingstoetse uit vir motortoepassings, en stel bykomende toetsvlakke soos IPX9K bekend. Hierdie toetse behels hoë-temperatuur- en hoëdruk-waterstrale.
NEMA-graderings (VSA)
NEMA-graderings word in Noord-Amerika gebruik en verskil van IP-graderingstoetsing deur bykomende faktore soos korrosiebestandheid en omgewingsduursaamheid in te sluit.
UL-omhulseltipes
UL-standaarde fokus op veiligheids- en konstruksievereistes, wat IP-graderingstoetsing aanvul deur breër sertifiseringskriteria aan te spreek.
Dekodering van algemene IP-graderings: wat dit eintlik beteken
Algemene IP-graderings verduidelik
IP-gradering |
Beskermingsvlak |
Tipiese toepassing |
IP44 |
Spatweerstand |
Binne beligting |
IP54 |
Stof- en spatbeskerming |
Elektriese panele |
IP65 |
Stofdig en waterstraal |
Buitelug toerusting |
IP67 |
Tydelike onderdompeling |
Draagbare toestelle |
IP68 |
Deurlopende onderdompeling |
Onderdompelbare toestelle |
IP-graderingstoetsing bekragtig hierdie beskermingsvlakke deur gestandaardiseerde prosedures. Elke gradering stem ooreen met spesifieke toetsvoorwaardes waaraan voldoen moet word.
Is 'n Hoër Getal Altyd Beter
Hoër IP-graderings dui op sterker beskerming, maar dit is dalk nie altyd nodig nie. IP-graderingstoetsing moet ooreenstem met werklike gebruikstoestande eerder as om na die hoogste moontlike gradering te streef.
Oorspesifikasie van beskerming kan koste en kompleksiteit verhoog sonder praktiese voordeel. IP-graderingstoetsing help om die toepaslike vlak op grond van toepassingsvereistes te bepaal.
Die keuse van die korrekte gradering verseker gebalanseerde prestasie en doeltreffendheid.
Werklike voorbeelde van IP-graderings in aksie
Slimfone: waterbestand, nie waterdig nie
Slimfone dra dikwels IP67- of IP68-graderings, wat beteken dat hulle onderdompeling onder spesifieke omstandighede kan weerstaan. IP-graderingstoetse verseker dat hierdie toestelle aan bepaalde kriteria voldoen, maar die werklike gebruik kan verskil.
Luidsprekers en oordopjes: reën? Ja. Stort? Miskien.
Draagbare oudiotoestelle het tipies matige IP-graderings, wat hulle in staat stel om spatsels te hanteer, maar nie langdurige blootstelling nie. IP-graderingstoetsing definieer hierdie beperkings duidelik.
Industriële omhulsels: robuust en betroubaar
Industriële toerusting vereis dikwels hoë IP-graderings om stof- en waterblootstelling te weerstaan. IP-graderingstoetsing verseker dat hierdie stelsels in veeleisende omgewings operasioneel bly.
Hoe IP-graderingstoetsing uitgevoer word
Onafhanklike laboratoriumtoetsing
IP-graderingstoetse word tipies uitgevoer in beheerde laboratoriumomgewings waar toestande presies bestuur kan word. Onafhanklike laboratoriums verseker onpartydige verifikasie van resultate.
Die toetsopstelling
Draaitafels (Stoftoetse)
Draaitafels word gebruik om monsters te draai tydens stofblootstelling, wat eenvormige dekking verseker tydens IP-graderingstoetsing.
Spuitspuitpunte (Watertoetse)
Spuitstelsels lewer beheerde watervloei vir verskeie toetsvlakke. IP-graderingstoetsing maak staat op akkurate spuitpuntkalibrasie.
Dompeltenks (IPX7/IPX8)
Dompeltenks word gebruik vir onderdompelingstoetse, wat spesifieke diepte- en duurtoestande handhaaf tydens IP-graderingstoetsing.
Faktore wat werklike duursaamheid beïnvloed
Slytasie maak saak
Herhaalde gebruik kan seëls en materiale afbreek, wat prestasie met verloop van tyd beïnvloed. IP-graderingstoetsing verteenwoordig aanvanklike toestande, nie langtermyn-slytasie nie.
Omgewingsveranderinge
Temperatuur, humiditeit en chemiese blootstelling kan duursaamheid beïnvloed. IP-graderingstoetsing bied 'n basislyn, maar werklike toestande kan verskil.
Kies die regte IP-gradering vir u behoeftes
Binne- of droëgebruik: hou dit eenvoudig
Laer IP-graderings kan voldoende wees vir beheerde omgewings. IP-graderingstoetsing bevestig basiese beskermingsvlakke.
Spatsones: Gaan matig
Matige IP-graderings bied beskerming teen spatsels. IP-graderingstoetsing verseker betroubaarheid in sulke toestande.
Stowige of vuil areas: Fokus op vaste stowwe
Hoë soliede beskerming is noodsaaklik in stowwerige omgewings. IP-graderingstoetsing verifieer omhulsel seël.
Waterstraal of volle onderdompeling: Gaan hoër
Hoër graderings word vereis vir uiterste toestande. IP-graderingstoetsing verseker voldoening aan veeleisende scenario's.
Beyond IP: Wat anders om te oorweeg vir langtermynbeskerming
Meganiese impak: IK-graderings
IK-graderings evalueer weerstand teen impak, wat IP-graderingstoetsing aanvul.
UV- en sonligblootstelling
UV-blootstelling kan materiaal afbreek, wat langtermynbeskerming beïnvloed.
Korrosieweerstand
Korrosiebestandheid is van kritieke belang in moeilike omgewings en moet saam met IP-graderingstoetsing oorweeg word.
Gevolgtrekking
IP-graderingstoetsing bied 'n omvattende raamwerk vir die evaluering van beskerming teen stof, water en toegang. Deur gestandaardiseerde metodes met toepaslike toerusting te kombineer, verseker dit konsekwente en betroubare resultate oor nywerhede heen. Van stofkamers tot watersproeistelsels en toetssondes, elke komponent speel 'n rol in die bereiking van akkurate toetsuitkomste.
'n Goed gestruktureerde IP-graderingstoetsstelsel ondersteun voldoening, verbeter produkduursaamheid en verseker gereedheid vir globale markte. ZHILITONG bied 'n volledige reeks IP-gradering-toetstoerusting wat ontwerp is om aan IEC-standaarde te voldoen en buigsame toetskonfigurasies te ondersteun.
Gereelde vrae
Wat beteken 'n IP-gradering vir my produk?
IP-graderingstoetsing definieer hoe goed 'n produk vaste stowwe en vloeistowwe onder beheerde toestande weerstaan.
Hoe gereeld moet IP-toetstoerusting gekalibreer word?
Kalibrasie word tipies jaarliks uitgevoer, afhangende van die gebruiksfrekwensie.
Kan IP-toetsing met die hand gedoen word?
Handmatige toetsing is moontlik, maar vereis streng beheer van parameters.
Wat is IPX9K?
IPX9K verteenwoordig hoëdruk, hoë temperatuur waterstraaltoetsing.
Waarom is IP-toetsing belangrik?
IP-graderingstoetsing verseker voldoening, veiligheid en produkbetroubaarheid.
