Pengujian peringkat IP adalah proses standar yang digunakan untuk mengevaluasi seberapa baik penutup melindungi terhadap benda padat, air, dan kontak yang tidak diinginkan. Di seluruh industri seperti elektronik, sistem otomotif, peralatan industri, dan infrastruktur luar ruangan, pengujian peringkat IP menentukan apakah suatu produk dapat beroperasi dengan andal di bawah paparan lingkungan. Seiring dengan semakin banyaknya produk yang digunakan dalam kondisi yang menuntut, pengujian peringkat IP telah menjadi bagian penting dari validasi dan sertifikasi produk.
Struktur dari Pengujian peringkat IP didasarkan pada standar yang diakui secara internasional yang menentukan metode pengujian dan ekspektasi kinerja. Standar-standar ini memastikan bahwa hasilnya konsisten dan dapat dibandingkan di berbagai laboratorium dan wilayah. Dari ruang debu hingga sistem penyemprotan air dan probe pengujian, pengujian peringkat IP memerlukan kombinasi peralatan yang terkoordinasi untuk mensimulasikan kondisi dunia nyata secara akurat.
Poin Penting
● Pengujian peringkat IP mengevaluasi perlindungan terhadap debu, air, dan akses manusia
● Setiap kode IP sesuai dengan metode dan peralatan pengujian standar
● Pengujian debu, air, dan probe memerlukan sistem pengujian yang berbeda
● IEC 60529 mendefinisikan persyaratan pengujian peringkat IP global
● Pemilihan peralatan bergantung pada aplikasi, ukuran, dan kebutuhan sertifikasi
Apa Itu Peringkat IP
Definisi Peringkat IP
Peringkat IP adalah singkatan dari Peringkat Perlindungan Ingress, yang mengklasifikasikan tingkat perlindungan yang diberikan oleh selungkup terhadap intrusi benda padat dan cair. Pengujian peringkat IP digunakan untuk memverifikasi apakah suatu produk memenuhi tingkat perlindungan yang ditentukan dalam kondisi terkendali. Setiap peringkat dinyatakan sebagai 'IP' diikuti oleh dua digit, masing-masing mewakili perlindungan terhadap benda padat dan cairan.
Digit pertama menunjukkan ketahanan terhadap benda padat seperti debu atau partikel, sedangkan digit kedua menunjukkan ketahanan terhadap paparan air. Pengujian peringkat IP memastikan bahwa kedua aspek dievaluasi menggunakan metode standar. Tanpa pengujian peringkat IP yang tepat, tidak mungkin memvalidasi ketahanan atau keamanan produk yang terkena faktor lingkungan.
Relevansi pengujian peringkat IP lebih dari sekadar sertifikasi, karena pengujian ini secara langsung memengaruhi keandalan produk dan kinerja jangka panjang. Dalam banyak aplikasi, perlindungan yang tidak memadai dapat menyebabkan kegagalan, sehingga pengujian peringkat IP merupakan langkah penting dalam validasi desain.
Tujuan Pengujian Peringkat IP
Tujuan pengujian peringkat IP adalah untuk mensimulasikan kondisi lingkungan secara terkendali dan berulang. Hal ini memastikan bahwa produk dapat tahan terhadap skenario paparan seperti akumulasi debu, percikan air, atau pancaran tekanan tinggi. Dengan melakukan pengujian peringkat IP, produsen dapat mengidentifikasi potensi kelemahan dalam desain penutup.
Tujuan utama lainnya adalah kepatuhan terhadap standar internasional. Banyak pasar memerlukan bukti pengujian peringkat IP sebelum produk dapat dijual atau dipasang. Persyaratan ini menjadikan pengujian peringkat IP sebagai bagian penting dari pengembangan produk global.
Selain itu, pengujian peringkat IP berkontribusi terhadap jaminan kualitas dengan memberikan kriteria kinerja yang terukur. Hasil pengujian memberikan indikasi jelas apakah suatu produk memenuhi tingkat perlindungan yang diharapkan.
Menguraikan Kode IP: Apa Arti Angka yang Sebenarnya
Digit Pertama: Perlindungan dari Benda Padat (0–6)
Digit pertama dalam pengujian peringkat IP mewakili perlindungan terhadap benda padat, mulai dari benda besar seperti tangan hingga partikel debu halus. Angka yang lebih tinggi menunjukkan perlindungan yang lebih besar, dengan IP6X menunjukkan kinerja kedap debu sepenuhnya. Pengujian peringkat IP untuk padatan biasanya melibatkan lingkungan terkendali di mana partikel dimasukkan dalam kondisi tertentu.
Pengujian debu biasanya dilakukan menggunakan ruang tertutup tempat partikel halus diedarkan di sekitar sampel uji. Kondisi vakum dapat diterapkan untuk mensimulasikan perbedaan tekanan di dunia nyata. Pengujian peringkat IP memastikan tidak ada debu berbahaya yang masuk ke dalam enklosur pada tingkat perlindungan yang lebih tinggi.
Memahami tingkat perlindungan yang kuat sangat penting untuk produk yang digunakan di lingkungan industri atau luar ruangan. Pengujian peringkat IP memberikan kerangka kerja yang konsisten untuk mengevaluasi kondisi ini.
Digit Kedua: Perlindungan dari Cairan (0–9K)
Digit kedua dalam pengujian peringkat IP mendefinisikan ketahanan terhadap paparan air, mulai dari air yang menetes hingga pancaran tekanan tinggi dan perendaman. Setiap level sesuai dengan metode pengujian tertentu yang melibatkan aliran air terkontrol, tekanan, dan durasi.
Pengujian peringkat IP terkait air mencakup berbagai peralatan seperti kotak tetesan, tabung berosilasi, dan nozel jet. Sistem ini mereplikasi berbagai jenis paparan air, memastikan bahwa enklosur dapat tahan terhadap kondisi dunia nyata. Pengujian peringkat IP pada tingkat yang lebih tinggi memerlukan kontrol tekanan dan laju aliran yang tepat.
Eksekusi pengujian air yang akurat sangat penting, karena penyimpangan kecil sekalipun dapat memengaruhi hasil. Pengujian peringkat IP memastikan bahwa semua parameter dipertahankan dalam batas yang ditentukan.
Metode dan Peralatan Pengujian Peringkat IP
Peralatan Pengujian Debu (IP5X/IP6X)
Pengujian debu adalah komponen kunci pengujian peringkat IP untuk perlindungan yang solid. Peralatan yang digunakan untuk tujuan ini mencakup ruang debu yang dirancang untuk mengedarkan partikel halus di sekitar benda uji. Ruang-ruang ini menjaga kondisi terkendali untuk memastikan paparan yang konsisten selama pengujian peringkat IP.
Dalam beberapa kasus, sistem vakum diintegrasikan untuk mensimulasikan perbedaan tekanan yang dapat menarik debu ke dalam wadah. Pengujian peringkat IP pada IP6X memerlukan penyegelan menyeluruh, artinya debu tidak boleh masuk dalam kondisi pengujian. Tingkat pengujian ini sangat penting untuk produk yang beroperasi di lingkungan yang keras.
Desain dan kalibrasi ruang debu yang tepat sangat penting untuk menjaga integritas pengujian peringkat IP. Variasi ukuran partikel atau aliran udara dapat mempengaruhi hasil.
Peralatan Pengujian Air (IPX1–IPX9K)

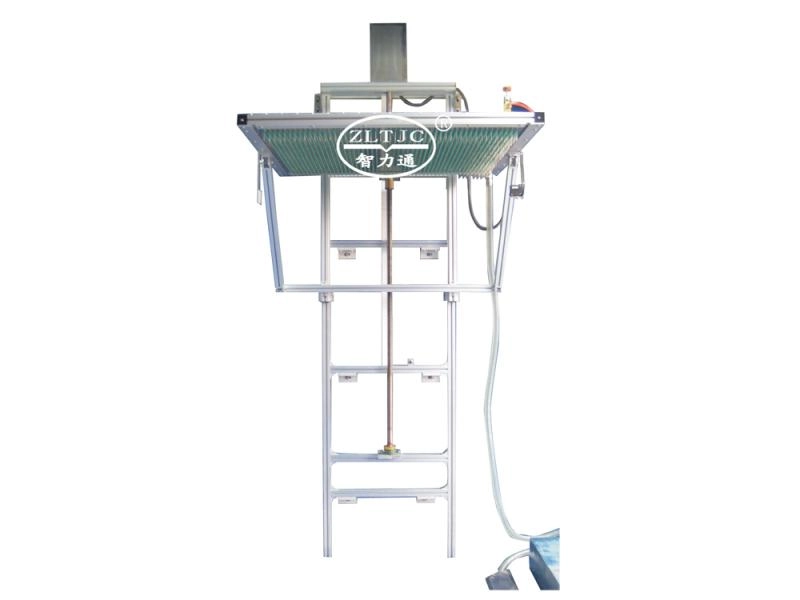

Pengujian air dalam pengujian peringkat IP melibatkan beberapa jenis peralatan, masing-masing sesuai dengan tingkat IP tertentu. Kotak tetesan digunakan untuk pengujian IPX1 dan IPX2, sedangkan tabung berosilasi digunakan untuk pengujian IPX3 dan IPX4. Untuk IPX5 dan IPX6, sistem jet nozzle mensimulasikan pancaran air dengan tekanan terkontrol.
Jenis Peralatan |
Tingkat IP |
Fungsi Kunci |
Kotak tetes |
IPX1–IPX2 |
Mensimulasikan tetesan vertikal |
Tabung berosilasi |
IPX3–IPX4 |
Memberikan semprotan dan percikan |

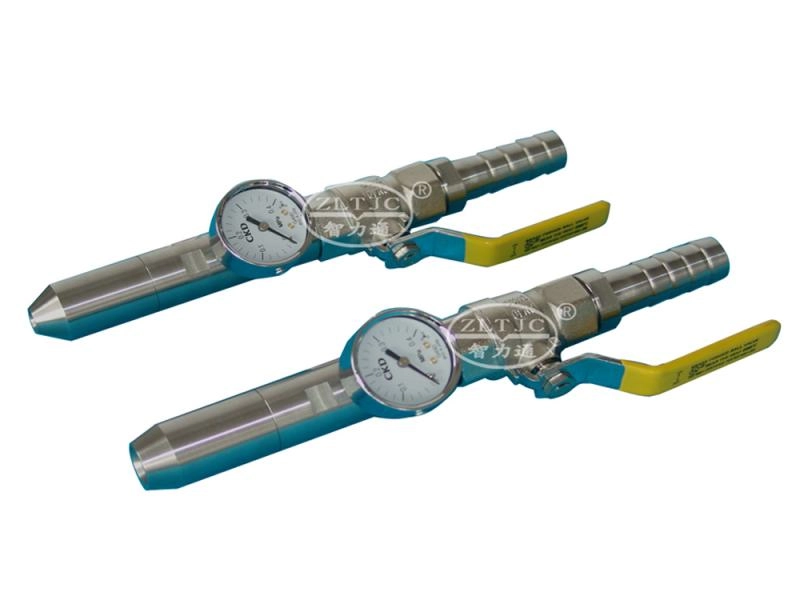

Sistem nosel jet |
IPX5–IPX6 |
Mensimulasikan jet air |
Setiap jenis peralatan memainkan peran spesifik dalam pengujian peringkat IP, memastikan bahwa kondisi paparan yang berbeda direplikasi secara akurat. Konsistensi dalam distribusi dan tekanan air sangat penting untuk mendapatkan hasil yang valid.
Pengujian Perlindungan Akses (Probe Uji)
Perlindungan akses adalah aspek penting lainnya dalam pengujian peringkat IP, dengan fokus pada pencegahan kontak dengan bagian berbahaya. Hal ini dievaluasi menggunakan probe uji standar yang mensimulasikan jari, peralatan, atau kabel. Pengujian peringkat IP untuk perlindungan akses memastikan bahwa pengguna tidak dapat menyentuh komponen aktif secara tidak sengaja.
Probe uji dirancang sesuai dengan standar seperti IEC 61032, yang menentukan dimensi dan prosedur pengujian. Pengujian peringkat IP menggunakan probe memverifikasi keamanan dan kepatuhan terhadap peraturan.
Jenis pengujian ini sangat penting terutama untuk perangkat listrik dan peralatan industri, karena kontak yang tidak disengaja dapat menimbulkan risiko serius.
Referensi Silang Surat & Standar Opsional
Apa Arti Huruf Opsional
Huruf opsional dalam pengujian peringkat IP memberikan informasi tambahan tentang perlindungan terhadap akses atau kondisi tertentu. Huruf-huruf ini menunjukkan jenis benda yang digunakan selama pengujian, seperti jari atau alat.
Meskipun tidak selalu disertakan, surat opsional dapat memberikan kejelasan lebih lanjut mengenai kondisi pengujian. Pengujian peringkat IP menggunakan sebutan ini untuk memastikan komunikasi tingkat perlindungan yang tepat.
Memahami huruf-huruf ini penting ketika menafsirkan spesifikasi rinci atau dokumen kepatuhan.
Bagaimana IP Dibandingkan dengan Standar Lainnya
ISO 20653 (Otomotif)
ISO 20653 memperluas pengujian peringkat IP untuk aplikasi otomotif, memperkenalkan tingkat pengujian tambahan seperti IPX9K. Pengujian ini melibatkan pancaran air bersuhu tinggi dan bertekanan tinggi.
Peringkat NEMA (AS)
Peringkat NEMA digunakan di Amerika Utara dan berbeda dari pengujian peringkat IP dengan memasukkan faktor tambahan seperti ketahanan terhadap korosi dan ketahanan lingkungan.
Jenis Penutup UL
Standar UL berfokus pada persyaratan keselamatan dan konstruksi, melengkapi pengujian peringkat IP dengan memenuhi kriteria sertifikasi yang lebih luas.
Menguraikan Peringkat IP Umum: Apa Arti Sebenarnya
Penjelasan Peringkat IP Umum
Peringkat IP |
Tingkat Perlindungan |
Aplikasi Khas |
IP44 |
Tahan percikan |
Pencahayaan dalam ruangan |
IP54 |
Perlindungan debu dan percikan |
Panel listrik |
IP65 |
Kedap debu dan pancaran air |
Peralatan luar ruangan |
IP67 |
Perendaman sementara |
Perangkat portabel |
IP68 |
Perendaman terus menerus |
Perangkat selam |
Pengujian peringkat IP memvalidasi tingkat perlindungan ini melalui prosedur standar. Setiap peringkat sesuai dengan kondisi pengujian tertentu yang harus dipenuhi.
Apakah Angka Lebih Tinggi Selalu Lebih Baik
Peringkat IP yang lebih tinggi menunjukkan perlindungan yang lebih kuat, namun hal ini mungkin tidak selalu diperlukan. Pengujian peringkat IP harus selaras dengan kondisi penggunaan sebenarnya, bukan bertujuan untuk mendapatkan peringkat setinggi mungkin.
Perlindungan yang terlalu spesifik dapat meningkatkan biaya dan kompleksitas tanpa manfaat praktis. Pengujian peringkat IP membantu menentukan tingkat yang sesuai berdasarkan persyaratan aplikasi.
Memilih peringkat yang tepat memastikan kinerja dan efisiensi yang seimbang.
Contoh Aksi Peringkat IP di Dunia Nyata
Ponsel Cerdas: Tahan Air, Bukan Tahan Air
Ponsel cerdas sering kali memiliki peringkat IP67 atau IP68, yang berarti ponsel tersebut tahan terhadap perendaman dalam kondisi tertentu. Pengujian peringkat IP memastikan perangkat ini memenuhi kriteria yang ditentukan, namun penggunaan di dunia nyata mungkin berbeda.
Speaker dan Earbud: Hujan? Ya. Mandi? Mungkin.
Perangkat audio portabel biasanya memiliki peringkat IP sedang, sehingga memungkinkan perangkat tersebut menangani cipratan air, namun tidak tahan terhadap paparan yang terlalu lama. Pengujian peringkat IP mendefinisikan batasan ini dengan jelas.
Penutup Industri: Tangguh dan Andal
Peralatan industri sering kali memerlukan peringkat IP tinggi untuk menahan paparan debu dan air. Pengujian peringkat IP memastikan sistem ini tetap beroperasi di lingkungan yang menuntut.
Bagaimana Pengujian Peringkat IP Dilakukan
Pengujian Lab Independen
Pengujian peringkat IP biasanya dilakukan di lingkungan laboratorium terkendali yang kondisinya dapat dikelola secara tepat. Laboratorium independen memastikan verifikasi hasil yang tidak memihak.
Pengaturan Tes
Meja Putar (Uji Debu)
Meja putar digunakan untuk memutar sampel selama paparan debu, memastikan cakupan yang seragam selama pengujian peringkat IP.
Nozel Semprot (Tes Air)
Sistem semprotan menghasilkan aliran air yang terkontrol untuk berbagai tingkat pengujian. Pengujian peringkat IP bergantung pada kalibrasi nosel yang akurat.
Tangki Perendaman (IPX7/IPX8)
Tangki perendaman digunakan untuk uji perendaman, mempertahankan kondisi kedalaman dan durasi tertentu selama pengujian peringkat IP.
Faktor-Faktor yang Mempengaruhi Daya Tahan Dunia Nyata
Masalah Keausan
Penggunaan berulang dapat menurunkan segel dan material, sehingga memengaruhi kinerja seiring waktu. Pengujian peringkat IP mewakili kondisi awal, bukan keausan jangka panjang.
Perubahan Lingkungan
Suhu, kelembapan, dan paparan bahan kimia dapat memengaruhi daya tahan. Pengujian peringkat IP memberikan dasar, namun kondisi dunia nyata mungkin berbeda.
Memilih Peringkat IP yang Tepat untuk Kebutuhan Anda
Penggunaan Dalam Ruangan atau Kering: Tetap Sederhana
Peringkat IP yang lebih rendah mungkin cukup untuk lingkungan terkendali. Pengujian peringkat IP mengonfirmasi tingkat perlindungan dasar.
Zona Percikan: Bersikap Moderat
Peringkat IP sedang memberikan perlindungan terhadap percikan. Pengujian peringkat IP memastikan keandalan dalam kondisi seperti itu.
Area Berdebu atau Kotor: Fokus pada Benda Padat
Perlindungan padat yang tinggi sangat penting di lingkungan berdebu. Pengujian peringkat IP memverifikasi penyegelan penutup.
Jet Air atau Perendaman Penuh: Naik Lebih Tinggi
Peringkat yang lebih tinggi diperlukan untuk kondisi ekstrim. Pengujian peringkat IP memastikan kepatuhan terhadap skenario yang menuntut.
Melampaui Kekayaan Intelektual: Hal Lain yang Perlu Dipertimbangkan untuk Perlindungan Jangka Panjang
Dampak Mekanis: Peringkat IK
Peringkat IK mengevaluasi ketahanan terhadap dampak, melengkapi pengujian peringkat IP.
Paparan UV & Sinar Matahari
Paparan sinar UV dapat menurunkan kualitas bahan, sehingga mempengaruhi perlindungan jangka panjang.
Ketahanan Korosi
Ketahanan terhadap korosi sangat penting dalam lingkungan yang keras dan harus dipertimbangkan bersamaan dengan pengujian peringkat IP.
Kesimpulan
Pengujian peringkat IP memberikan kerangka kerja komprehensif untuk mengevaluasi perlindungan terhadap debu, air, dan akses. Dengan menggabungkan metode standar dan peralatan yang sesuai, hal ini menjamin hasil yang konsisten dan dapat diandalkan di seluruh industri. Mulai dari ruang debu hingga sistem penyemprotan air dan probe pengujian, setiap komponen berperan dalam mencapai hasil pengujian yang akurat.
Sistem pengujian peringkat IP yang terstruktur dengan baik mendukung kepatuhan, meningkatkan daya tahan produk, dan memastikan kesiapan untuk pasar global. ZHILITONG menawarkan rangkaian lengkap peralatan pengujian peringkat IP yang dirancang untuk memenuhi standar IEC dan mendukung konfigurasi pengujian yang fleksibel.
Pertanyaan Umum
Apa arti peringkat IP bagi produk saya?
Pengujian peringkat IP menentukan seberapa baik suatu produk tahan terhadap benda padat dan cair dalam kondisi terkendali.
Seberapa sering peralatan pengujian IP harus dikalibrasi?
Kalibrasi biasanya dilakukan setiap tahun, bergantung pada frekuensi penggunaan.
Bisakah pengujian IP dilakukan secara manual?
Pengujian manual dimungkinkan tetapi memerlukan kontrol parameter yang ketat.
Apa itu IPX9K?
IPX9K mewakili pengujian jet air bertekanan tinggi dan bersuhu tinggi.
Mengapa pengujian IP penting?
Pengujian peringkat IP memastikan kepatuhan, keamanan, dan keandalan produk.
