Sporingsindeks tester.
Sporingsindeks tester af IEC60112 Proof Tracking Test Device
Produktoplysninger: Model ZLT-LDQ:

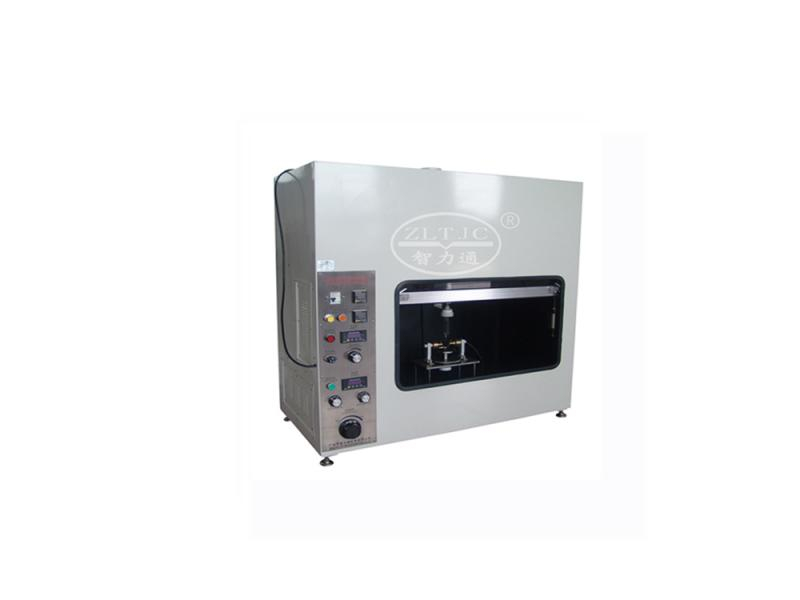

ZLT -sporingstesteren bruges til bestemmelse af komparative sporingsindeks for faste elektriske isolerende materialer på stykker taget fra dele af elektrisk og elektronisk udstyr og på plaques af materiale ved hjælp af skiftende spændinger.

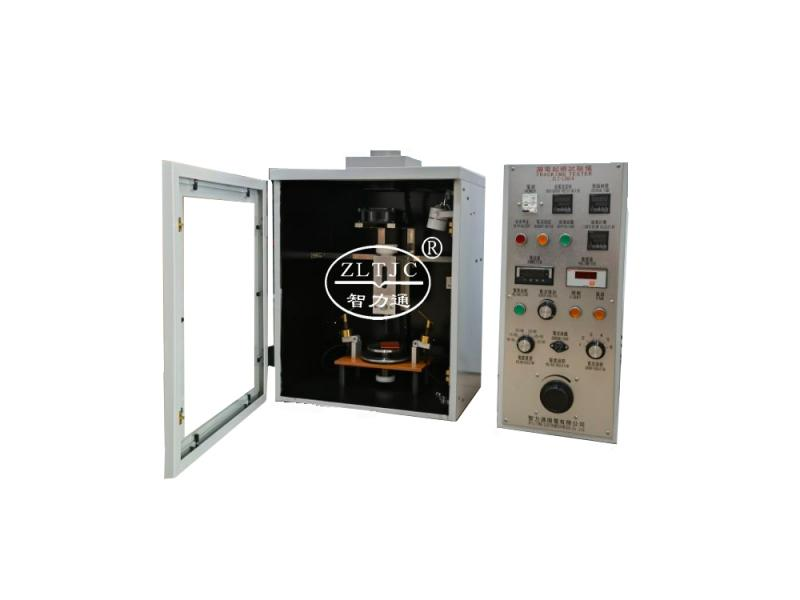

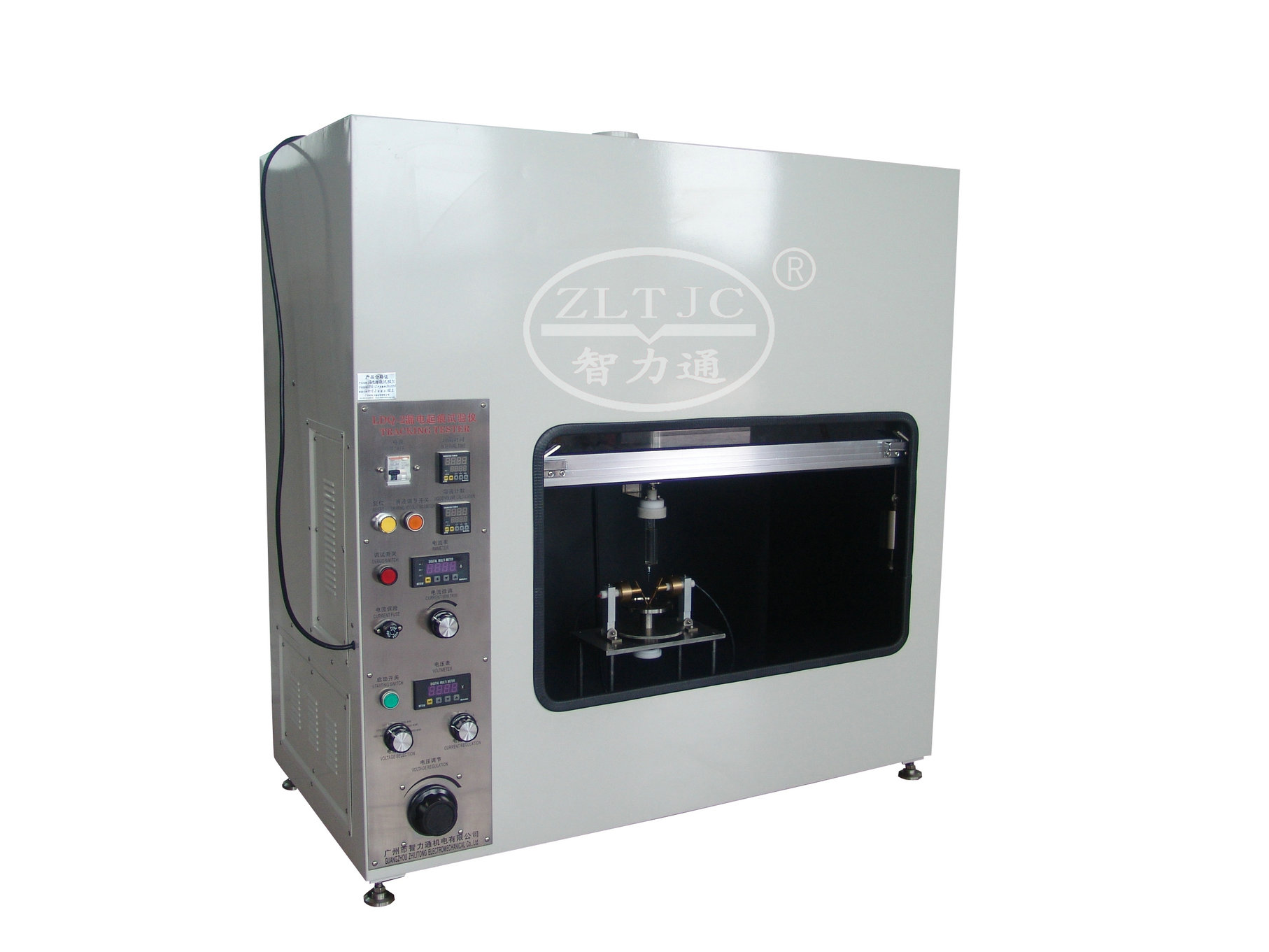

ZLT -sporingstesteren er et fuldautomatisk instrument indeholdt i sit eget skab for at maksimere operatørens sikkerhed. Inde i det godt oplyste skab placeres et testprøve på en glasplade, og to platinelektroder sænkes ned på den øverste overflade. En gauge -blok leveres med instrumentet for at sikre, at elektroderne har den rette afstand mellem dem. Tabelhøjden er let justerbar for at sikre den rette vinkel på elektroderne og højden af dråber. Resten af testen styres uden for testkammeret med døren lukket. Spændingen, begrænsende strøm, dryphastighed og antal drypper er alle indstillet på kontrolpanelet. En operatør skal observere testen for at se, om en flamme antændes. Instrumentet lyder en alarm, hvis der er en sporingssvigt på mindst to sekunder.
Platin er specificeret som et materiale til elektroderne. Strømforsyningsenheden er designet til spændinger op til 600 V eller op til 1000V. En elektronisk kontrolenhed tjener til frigivelse af dråberne.
I tilfælde af ZLT -sporingstester er elektrodearrangementet monteret i et kabinet i rustfrit stål. Ved en glasdør sikrer en god adgang til testarrangementet et behageligt arbejde. Et sikkerhedssystem bryder udbuddet, når skabet åbnes.
S Pecifications:
Strømforsyning |
220 V 50 Hz, anden spændingsanmodning |
Strømforbrug |
650va |
Testspænding |
100 ~ 600V kontinuerlig justerbar, vist værdi: RMS |
Teststrøm |
Aktuel begrænsende 1A ± 0,1a justerbar, viste værdi: RMS, tolerance på 1,5% |
Elektrodedimensioner |
Bredde: 5 mm ± 0,1 mm, tykkelse: 2 mm ± 0,1 mm, længde> 12 mm, den ene ende mejselkantvinkel: 30 ° ± 2 °, platin med en renhed på 99% |
Elektrodetryk |
Trykkraft, der udøves på specimentet af hver elektrode 1N, afstand mellem elektroder justerbar |
Dryppende dyse |
ydre diameter: 0,9 mm ~ 1,2 mm til opløsning A, 0,9 mm ~ 3,45 mm til opløsning B |
Dryppende interval |
0-99 sekunder (justerbar), tiden for 50 dråber, der falder på prøven, skal være (24,5 ± 2) min
|
Højde falder |
35 mm ± 5 mm |
Dryppende vægt |
Massen af en sekvens på 50 dråber skal ligge mellem 0,997 g og 1,147 g Massen af en sekvens på 20 dråber skal ligge mellem 0,380 g og 0,480 g |
Eksempel supportplatform |
Tykkelse ≥4 mm glas |
Volumen af kammer |
Sort interiør, volumen af kammer 0,1 m 3, model: ZLT-LDQ1 Volumen af kammer 0,5 m 3, model: zlt-ldq2
|
| Overholde standard | IEC60112, IEC60335-1, IEC60598, IEC60884 |
Inkluderer:
1 sæt platinelektroder 99% minimum renhed,
1 flaske ammoniumchlorid 99,8% renhed,
1 glasplatform,
1 skala, 4 mm
