Tester indeksa praćenja.
Tester indeksa praćenja indeksa IEC60112 ispitni uređaj za praćenje dokaza
Pojedinosti o proizvodu: Model ZLT-LDQ:

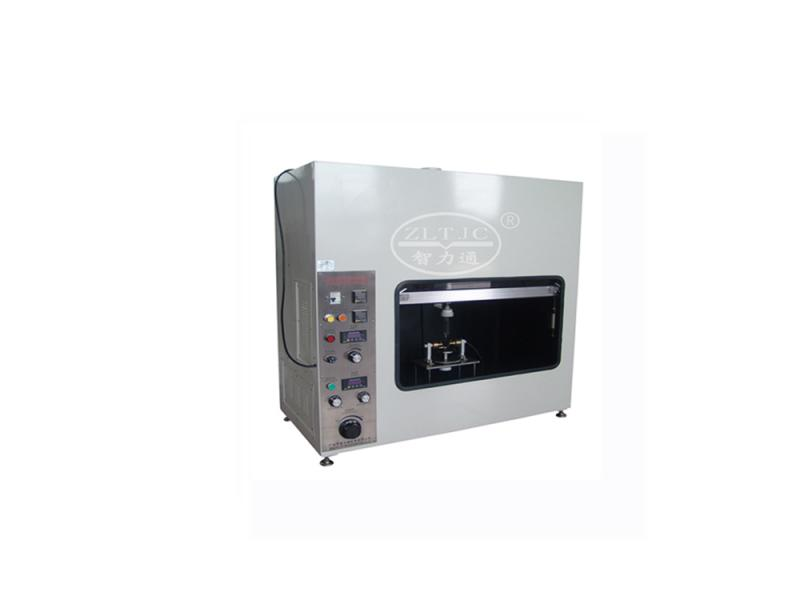

ZLT ispitivač praćenja koristi se za određivanje komparativnih indeksa praćenja čvrstih električnih izolacijskih materijala na komadima uzetim iz dijelova električne i elektroničke opreme i na pločama materijala pomoću naizmjeničnih napona.

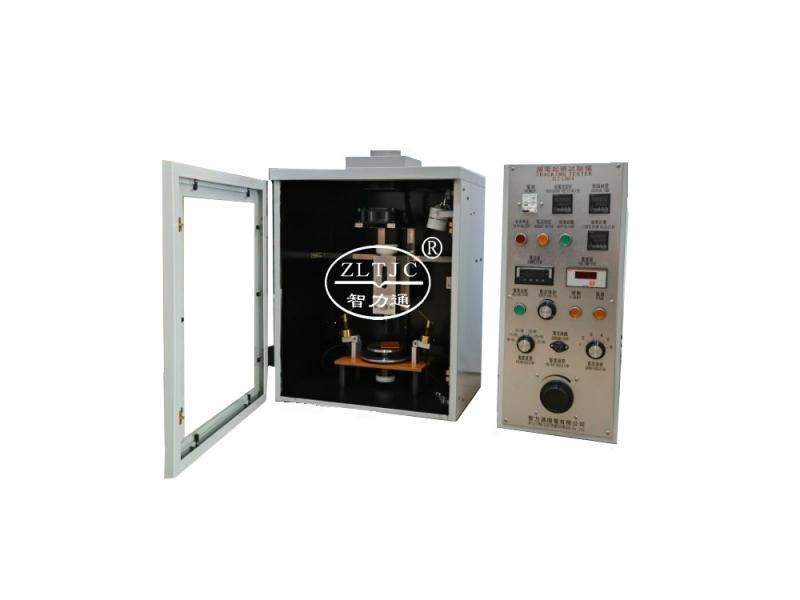

ZLT ispitivač praćenja potpuno je automatski instrument sadržan u vlastitom ormaru kako bi maksimizirao sigurnost operatera. Unutar dobro osvijetljenog ormara, na staklenu ploču postavljen je ispitni uzorak, a na gornju površinu spuštaju se dvije elektrode od platina. Blok mjerača isporučuje se s instrumentom kako bi se osiguralo da elektrode imaju odgovarajuću udaljenost između njih. Visina tablice lako se podešava kako bi se osiguralo pravilan kut elektroda i visine kapi. Ostatak testa kontrolira se izvan ispitne komore sa zatvorenim vratima. Napon, ograničavajuća struja, brzina kapljice i broj kapljica postavljeni su na upravljačkoj ploči. Operator treba promatrati test da vidi da li se plamen zapali. Instrument zvuči alarm ako postoji neuspjeh praćenja od najmanje dvije sekunde.
Platinum je naveden kao materijal za elektrode. Jedinica za napajanje dizajnirana je za napone do 600 V, ili do 1000 V. Elektronička upravljačka jedinica služi za oslobađanje kapi.
U slučaju ispitivača praćenja ZLT -a, raspored elektroda montira se u ormarić od nehrđajućeg čelika. Staklenim vratima, dobra dostupnost testnog rasporeda pruža ugodan rad. Sigurnosni sustav prekida opskrbu kada se otvori ormar.
S pecifikacije:
Napajanje |
220 V 50 Hz, drugi zahtjev za napon |
Potrošnja energije |
650VA |
Ispitni napon |
100 ~ 600V kontinuirana podesiva, prikazana vrijednost: RMS |
Testna struja |
Ograničavanje struje 1A ± 0,1A podesiva, prikazana vrijednost: RMS, tolerancija od 1,5% |
Dimenzije elektroda |
Širina: 5 mm ± 0,1 mm, debljina: 2 mm ± 0,1 mm, duljina> 12 mm, jedan krajnji kut dleta: 30 ° ± 2 °, platina sa čistoćom od 99% |
Elektrodni tlak |
Sila tlaka na specijt je svaka elektroda 1n, udaljenost između prilagodljivih elektroda |
Mlaznica za kapanje |
Vanjski promjer: 0,9 mm ~ 1,2 mm za otopinu a, 0,9 mm ~ 3,45 mm za otopinu b |
Interval kapljanja |
0-99 sekundi (podesivo), vrijeme za 50 kapi za pad uzorka mora biti (24,5 ± 2) min
|
Kapi visine |
35 mm ± 5 mm |
Kapljana težina |
Masa niza od 50 kapi leži između 0,997 g i 1,147g Masa niza od 20 kapi leži između 0,380 g i 0,480 g |
Platforma za podršku uzorka |
Debljina stakla |
Volumen komore |
Crna unutrašnjost, volumen komore 0,1 m 3, model: ZLT-LDQ1 Volumen komore 0,5 m 3, model: ZLT-LDQ2
|
| U skladu sa standardnim | IEC60112, IEC60335-1, IEC60598, IEC60884 |
Uključuje:
1 skup platinastih elektroda 99% minimalne čistoće,
1 boca amonijevog klorida 99,8% čistoće,
1 staklena platforma,
1 skala, 4 mm
