Seurantaindeksin testaaja.
IEC60112 Proof Tracking Test Device -seurantaindeksin testaaja
Tuotetiedot: Malli ZLT-LDQ:
ZLT-seurantatesteriä käytetään kiinteiden sähköeristysmateriaalien vertailevien seurantaindeksien määrittämiseen sähkö- ja elektroniikkalaitteiden osista otetuista kappaleista ja materiaalikilpeistä vaihtojännitteellä.

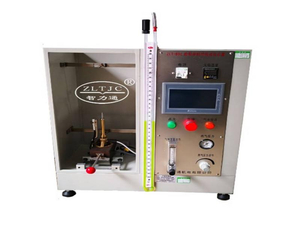

ZLT Tracking Tester on täysin automaattinen laite, joka on sijoitettu sen omaan kaappiin maksimoimaan käyttäjän turvallisuuden. Hyvin valaistun kaapin sisällä testinäyte asetetaan lasilevylle ja kaksi platinaelektrodia lasketaan yläpinnalle. Laitteen mukana toimitetaan mittayksikkö, joka varmistaa, että elektrodien välinen etäisyys on oikea. Pöydän korkeus on helposti säädettävissä elektrodien oikean kulman ja putoamiskorkeuden varmistamiseksi. Loput testistä ohjataan testikammion ulkopuolelta oven ollessa kiinni. Jännite, rajavirta, tippanopeus ja tippausten määrä asetetaan ohjauspaneelista. Käyttäjän tulee tarkkailla testiä nähdäkseen, syttyykö liekki. Laite antaa hälytyksen, jos seuranta epäonnistuu vähintään kahden sekunnin ajan.
Platina on määritelty elektrodien materiaaliksi. Virtalähdeyksikkö on suunniteltu jännitteille 600 V asti tai 1000 V asti. Elektroninen ohjausyksikkö palvelee pisaroiden vapauttamista.
ZLT-seurantatesterissä elektrodijärjestely on asennettu ruostumattomasta teräksestä valmistettuun kaappiin. Lasiovella testausjärjestelyn hyvä saavutettavuus takaa miellyttävän työskentelyn. Turvajärjestelmä katkaisee syötön, kun kaappi avataan.
S TEKNISET TIEDOT:
Virtalähde |
220 V 50 Hz, muu jännitepyyntö |
Virrankulutus |
650VA |
Testijännite |
100-600V jatkuvasti säädettävä, näytössä oleva arvo: rms |
Testivirta |
Virranrajoitus 1A±0,1A säädettävä, näytössä näkyvä arvo: rms, toleranssi 1,5 % |
Elektrodin mitat |
leveys: 5mm±0,1mm, paksuus: 2mm±0,1mm, pituus >12mm, toinen pää talttakulma: 30°±2°, platina puhtaus 99% |
Elektrodin paine |
Jokaisen elektrodin näytteeseen kohdistama painevoima 1N, elektrodien välinen etäisyys säädettävissä |
Tiputussuutin |
ulkohalkaisija: 0,9–1,2 mm liuokselle A, 0,9–3,45 mm liuokselle B |
Tiputusväli |
0-99 sekuntia (säädettävä), 50 pisaran putoamisen näytteelle tulee olla (24,5±2)min
|
Korkeuden pudotukset |
35mm±5mm |
Tippuva paino |
50 pisaran sarjan massan on oltava välillä 0,997–1,147 g 20 pisaran sarjan massan on oltava välillä 0,380 g ja 0,480 g |
Näytteen tukialusta |
Paksuus ≥ 4mm lasi |
Kammion tilavuus |
musta sisätila, kammion tilavuus 0,1 m 3, malli: ZLT-LDQ1 Kammion tilavuus 0,5 m 3, malli:ZLT-LDQ2
|
| Standardin mukainen | IEC60112, IEC60335-1, IEC60598, IEC60884 |
Sisältää:
1 sarja platinaelektrodeja, joiden puhtausaste on vähintään 99 %,
1 pullo ammoniumkloridia 99,8 % puhtaus,
1 lasitaso,
1 asteikko, 4 mm
