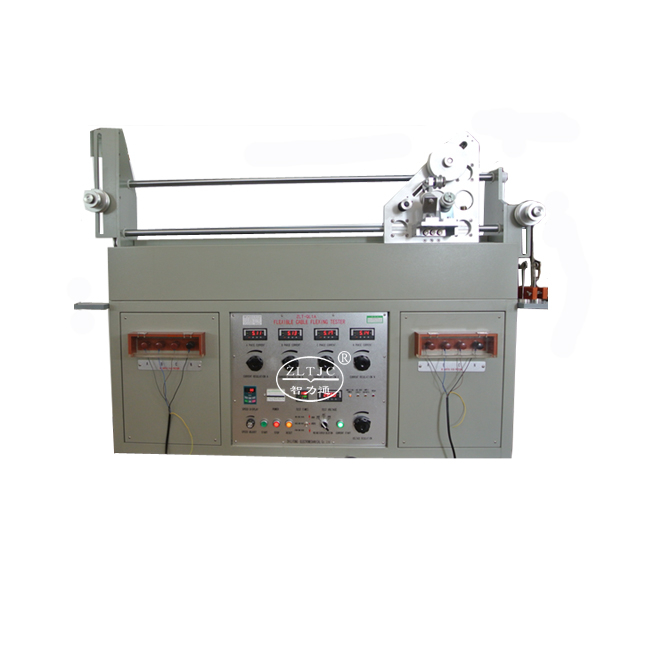

Biegeprüfgerät für flexible Kabel
Biegeprüfgerät für Gummikabel gemäß IEC60245.2
Produktdetails: Modell ZLT-QL1.
Zur Prüfung der mechanischen Haltbarkeit von flexiblen Leitungen und Kabeln durch Hin- und Herbiegen gilt dieser Test nicht für flexible Kabel mit Kernen mit einer Nennquerschnittsfläche von mehr als 4㎜ 2und auch nicht für Kabel mit mehr als 18 Kernen, die in mehr als zwei konzentrischen Schichten angeordnet sind, gemäß IEC60245-2/1998-04 Abbildung 1, IEC60227-2/1997-11 Abbildung 1, IEC60065 /1998-07 Tabelle 11, EN50396 Abschnitt 6.2 und Abbildung 4.
Standard-Outfit:
1 Träger, mit Kugelumlaufbuchsen, die auf zwei zylindrischen Führungsbahnen unterhalb der Tischplatte laufen, mit montiertem Fahrausleger,
1 Getriebemotor mit Kette und Pleuel zum Antrieb des Trägers mit einer Geschwindigkeit von 0,33 m/s ±5 %,
1 Satz Schrauben und Muttern pro Probe zur Befestigung der Riemenscheiben,
1 Satz Rückhalteklammern und Anschläge pro Probe, um die Bewegung der Probe zu begrenzen.
1 Satz pro Probe Geräteklemmen oder – nach Vereinbarung – Stecker und Steckdosen zum Anschluss der Probe,
1 Satz Klemmen pro Probe zur Befestigung der Proben unter den Geräteanschlüssen,
1 Satz Riemenscheiben mit einem Durchmesser von 60 mm-80 mm-120 mm-160 mm-200 mm,
1 Satz Gewichte von 0,5 kg bis 8 kg,
1 elektrisches Schalt- und Steuergerät mit Hauptschalter, abschließbarem Schalter,
1 elektrisches Steuersystem für Laststrom 0–25 A, Lastspannung 0–400 V, Prüfung stoppt bei Stromunterbrechung, Kurzschluss zwischen den Drähten, Kurzschluss zwischen der Probe und der Riemenscheibe.
Stromversorgung: 380V 50Hz, andere Spannungen auf Anfrage.
