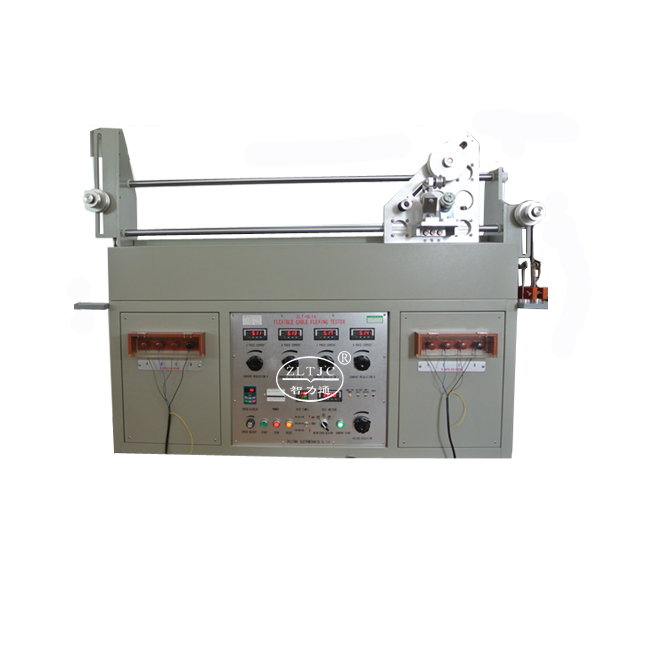

Εύκαμπτη συσκευή δοκιμής κάμψης καλωδίου
IEC60245.2 Συσκευή δοκιμής κάμψης καλωδίων από καουτσούκ
Λεπτομέρειες προϊόντος: Μοντέλο ZLT-QL1.
Για τον έλεγχο της μηχανικής αντοχής εύκαμπτων κορδονιών και καλωδίων λυγίζοντας τα εμπρός-πίσω, αυτή η δοκιμή δεν ισχύει για εύκαμπτα καλώδια με πυρήνες ονομαστικής διατομής μεγαλύτερο από 4 ㎜ 2, ούτε για καλώδια με περισσότερους από 18 πυρήνες τοποθετημένους σε περισσότερες από δύο ομόκεντρες στρώσεις, σύμφωνα με το IEC601, σχήμα 5-294/2. IEC60227-2/1997-11 εικόνα 1, IEC60065 /1998-07 Πίνακας 11, EN50396 ρήτρα 6.2 και σχήμα 4.
Τυπική στολή:
1 φορέας, με ρουλεμάν ανακυκλοφορίας που τρέχουν κάτω από την επιτραπέζια σανίδα σε δύο κυλινδρικούς οδηγούς, με τοποθετημένη μπούμα κίνησης,
1 μοτέρ με γρανάζια με αλυσίδα και μπιέλα για κίνηση του φορέα με ταχύτητα 0,33 m/s±5%,
1 σετ ανά δείγμα μπουλονιών και παξιμαδιών για τη στερέωση των τροχαλιών,
1 σετ ανά δείγμα σφιγκτήρων συγκράτησης και στοπ για περιορισμό της διαδρομής του δείγματος,
1 σετ ανά δείγμα ακροδεκτών οργάνων ή – κατόπιν συμφωνίας- βύσματα και πρίζες για τη σύνδεση του δείγματος,
1 σετ ανά δείγμα σφιγκτήρων για τη στερέωση των δειγμάτων κάτω από τους ακροδέκτες του οργάνου,
1 σετ τροχαλίες διαμέτρου 60mm-80mm-120mm-160mm-200mm,
1 σετ βάρη από 0,5 kg έως 8 kg,
1 ηλεκτρική μονάδα μεταγωγής και ελέγχου με κεντρικό διακόπτη, διακόπτη που κλειδώνει,
1 ηλεκτρικό σύστημα ελέγχου ρεύματος φορτίου 0~25A, τάση φορτίου 0~400V, η δοκιμή σταματά όταν διακοπεί το ρεύμα, βραχυκύκλωμα μεταξύ των καλωδίων, βραχυκύκλωμα μεταξύ του δείγματος και της τροχαλίας.
Τροφοδοσία: 380V 50Hz, άλλη τάση κατόπιν αιτήματος.
