Επισκόπηση προϊόντος

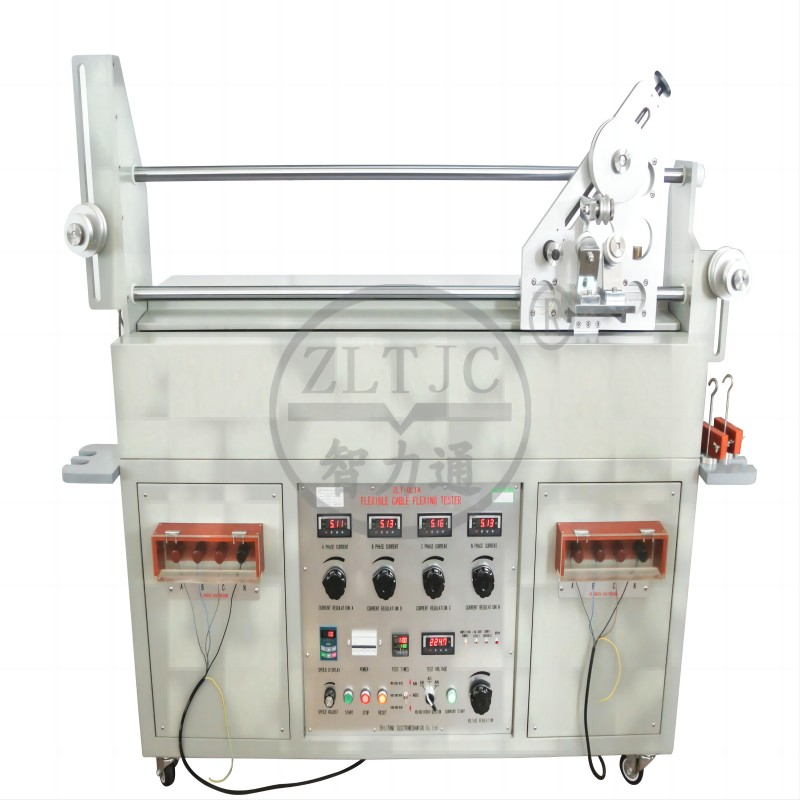

Αναπτύχθηκε από την ZLTJC , το IEC 60245.2 Rubber Cables Flexing Test Apparatus (Μοντέλο: ZLT-QL1A) είναι μια επαγγελματική συσκευή δοκιμών που έχει σχεδιαστεί για να αξιολογεί τη μηχανική αντοχή των εύκαμπτων ελαστικών κορδονιών και καλωδίων μέσω επαναλαμβανόμενων λειτουργιών κάμψης μπρος-πίσω. Αυτή η συσκευή συμμορφώνεται με μια σειρά από διεθνή πρότυπα, διασφαλίζοντας ότι τα αποτελέσματα των δοκιμών της είναι έγκυρα και αναγνωρίζονται παγκοσμίως για λόγους συμμόρφωσης.
Συγκεκριμένα, η συσκευή έχει συγκεκριμένα όρια εφαρμογής: δεν δοκιμάζει εύκαμπτα καλώδια με πυρήνες με ονομαστική επιφάνεια διατομής μεγαλύτερη από 4mm⊃2. , ούτε εκείνα με περισσότερους από 18 πυρήνες τοποθετημένους σε πάνω από δύο ομόκεντρα στρώματα — ευθυγραμμισμένα με τις απαιτήσεις του IEC 60245-2/1998-04 . Σε αντίθεση με το αντίστοιχο του (ZLT-QL1), το ZLT-QL1A διαθέτει εξειδικευμένο σχέδιο δοκιμής κάμψης τριών τροχαλιών, βελτιστοποιημένο με τροποποιημένο Carrier C για να ανταποκρίνεται σε αυστηρότερα σενάρια δοκιμών. Το ενσωματωμένο σύστημα ηλεκτρικού ελέγχου του παρακολουθεί τις βασικές παραμέτρους σε πραγματικό χρόνο, διακόπτοντας αυτόματα τις δοκιμές σε περίπτωση ανωμαλιών, καθιστώντας το ένα αξιόπιστο εργαλείο για τη διασφάλιση ποιότητας στην κατασκευή καλωδίων, την Ε&Α και τις δοκιμές τρίτων.
Τεχνικές Παράμετροι
Κατηγορία παραμέτρων |
Καθέκαστα |
Μοντέλο |
ZLT-QL1A |
Μάρκα |
ZLTJC |
Ισχύοντα Πρότυπα Δοκιμών |
IEC 60245-2/1998-04 (Εικόνα 6, Ρήτρα 3.5, Πίνακας 3), IEC 60227-2/1997-11 (Εικόνα 1), IEC 60065/1998-07 (Πίνακας 11), EN 50396, Εικ. 2-6. |
Μη εφαρμόσιμες συνθήκες καλωδίων |
1. Πυρήνες με ονομαστική επιφάνεια διατομής > 4mm² ; 2. Καλώδια με > 18 πυρήνες σε πάνω από δύο ομόκεντρα στρώματα |
Ταχύτητα φορέα |
- Στάνταρ: 0,33 m/s±5% (οδηγείται από κινητήρα με μειωτήρα στροφών). - Δοκιμή τριών τροχαλιών: Ρυθμιζόμενο 0,1~0,33 m/s |
Μεγέθη τροχαλίας |
- Τυπικό σετ: 60mm, 80mm, 120mm, 160mm, 200mm ; - Ειδικό σετ τριών τροχαλιών: 40mm, 45mm, 50mm |
Εύρος Βάρους |
0,5 kg έως 8 kg (πλήρες σετ για εφαρμογή φορτίου) |
Προδιαγραφές Ηλεκτρικού Ελέγχου |
- Ρεύμα φόρτωσης: 0~25A ; - Τάση φορτίου: 0~400V ; - Ενεργοποιητές προστασίας: Διακοπή ρεύματος, βραχυκύκλωμα καλωδίου σε καλώδιο, βραχυκύκλωμα καλωδίου-τροχαλίας |
Τροφοδοτικό |
Τυπικό: 380V 50Hz ; Προσαρμόσιμη τάση/συχνότητα διαθέσιμη κατόπιν αιτήματος |
Χαρακτηριστικά προϊόντος
Συμμόρφωση με τα παγκόσμια πρότυπα βιομηχανίας
Το ZLT-QL1A έχει σχεδιαστεί για να πληροί πολλαπλά διεθνώς αναγνωρισμένα πρότυπα, συμπεριλαμβανομένων των IEC 60245-2 , IEC 60227-2 , IEC 60065 και EN 50396 . Αυτή η συμμόρφωση διασφαλίζει ότι τα αποτελέσματα των δοκιμών γίνονται αποδεκτά στις παγκόσμιες αγορές, βοηθώντας τους κατασκευαστές και τα εργαστήρια δοκιμών να επικυρώσουν την απόδοση του καλωδίου σε σχέση με τις περιφερειακές και διεθνείς ρυθμιστικές απαιτήσεις — κρίσιμες για προϊόντα που προορίζονται για εξαγωγή.
Εξειδικευμένος σχεδιασμός δοκιμής κάμψης τριών τροχαλιών
Διακρίνοντας τον εαυτό του από τους βασικούς ελεγκτές κάμψης (π.χ. ZLT-QL1), το ZLT-QL1A υιοθετεί μια διαμόρφωση τριών τροχαλιών προσαρμοσμένη στο IEC 60245-2 Εικόνα 6 και το EN 50396 Άρθρο 6.3 . Το τροποποιημένο Carrier C ενισχύει την ακρίβεια των δοκιμών προσομοιώνοντας την πραγματική πίεση κάμψης στα καλώδια, καθιστώντας το ιδανικό για την αξιολόγηση της ανθεκτικότητας εύκαμπτων καλωδίων από καουτσούκ υψηλής απόδοσης που χρησιμοποιούνται σε απαιτητικές εφαρμογές (π.χ. βιομηχανικά μηχανήματα, φορητά ηλεκτρονικά).
Ακριβής και ρυθμιζόμενος έλεγχος ταχύτητας
Για να ελαχιστοποιηθεί η μεταβλητότητα της δοκιμής, η συσκευή χρησιμοποιεί έναν κινητήρα με μειωτήρα στροφών με σύστημα μετάδοσης κίνησης αλυσίδας και μπιέλας. Διατηρεί τυπική ταχύτητα 0,33 m/s±5% για γενικές δοκιμές, ενώ προσφέρει ρυθμιζόμενο εύρος 0,1~0,33 m/s για σενάρια τριών τροχαλιών. Αυτή η σταθερότητα ταχύτητας εξασφαλίζει σταθερούς κύκλους κάμψης, βασικό παράγοντα για τη δημιουργία αναπαραγώγιμων δεδομένων μηχανικής αντοχής.
Ολοκληρωμένη τυπική στολή για ευέλικτες δοκιμές
Το ZLT-QL1A διατίθεται πλήρως εξοπλισμένο για να χειριστεί διάφορες ανάγκες δοκιμών, όπως:
Ένας φορέας με ρουλεμάν ανακυκλοφορίας για ομαλή, σταθερή κίνηση.
Σετ μπουλονιών/παξιμαδιών, σφιγκτήρες συγκράτησης και δείγματα συνδετήρων για ασφαλή τοποθέτηση καλωδίων.
Ακροδέκτες οργάνων (ή προαιρετικά βύσματα/πρίζες) για ηλεκτρική σύνδεση.
Δύο σετ τροχαλιών (τυπικά και ειδικά για τρεις τροχαλίες) και ένα σετ βάρους 0,5 kg έως 8 kg για προσομοίωση διαφορετικών συνθηκών φορτίου.
Αυτή η ρύθμιση all-in-one εξαλείφει την ανάγκη για πρόσθετα αξεσουάρ, μειώνοντας τον χρόνο εγκατάστασης και τη λειτουργική πολυπλοκότητα.
Ευφυής Ηλεκτρικός Μηχανισμός Προστασίας
Η ενσωματωμένη μονάδα ηλεκτρικού ελέγχου δίνει προτεραιότητα στην ασφάλεια και την ακεραιότητα των δεδομένων. Παρακολουθεί 0~25A και τάση φορτίου ρεύμα φορτίου 0~400V σε πραγματικό χρόνο και σταματά αυτόματα τις δοκιμές εάν ανιχνεύσει διακοπή ρεύματος, βραχυκυκλώματα καλωδίου σε καλώδιο ή βραχυκυκλώματα μεταξύ του δείγματος του καλωδίου και των τροχαλιών. Αυτή η δυνατότητα προστατεύει τόσο τη συσκευή από ζημιές όσο και τον χειριστή από κινδύνους, ενώ διασφαλίζει ότι καταγράφονται μόνο έγκυρα δεδομένα δοκιμής.
Εφαρμογή
Βιομηχανία Κατασκευής Συρμάτων & Καλωδίων
Για τους κατασκευαστές καλωδίων, το ZLT-QL1A χρησιμεύει ως κρίσιμο εργαλείο ποιοτικού ελέγχου κατά την παραγωγή. Δοκιμάζει τελειωμένα εύκαμπτα καλώδια από καουτσούκ για να επαληθεύσει τη μηχανική τους αντοχή σε σχέση με τα διεθνή πρότυπα, διασφαλίζοντας ότι μόνο προϊόντα που αντέχουν την επαναλαμβανόμενη κάμψη (π.χ. σε φορητά εργαλεία ή οικιακές συσκευές) φτάνουν στην αγορά. Αυτό βοηθά στη μείωση των ανακλήσεων προϊόντων και στην οικοδόμηση εμπιστοσύνης των πελατών.
Εργαστήρια Ποιοτικού Ελέγχου Τρίτων
Τα εργαστήρια τρίτων βασίζονται στη συμμόρφωση του ZLT-QL1A με τα πρότυπα IEC και EN για τη διεξαγωγή αντικειμενικών, αμερόληπτων δοκιμών για πελάτες. Η ακριβής παραγωγή δεδομένων του επιτρέπει στα εργαστήρια να εκδίδουν αξιόπιστες αναφορές συμμόρφωσης, οι οποίες είναι απαραίτητες για τους κατασκευαστές καλωδίων που αναζητούν πρόσβαση στην αγορά ή πιστοποίηση.
Κέντρα Έρευνας και Ανάπτυξης Ηλεκτρικού Εξοπλισμού
Στις ρυθμίσεις Ε&Α, η συσκευή υποστηρίζει την ανάπτυξη νέων εύκαμπτων σχεδίων καλωδίων από καουτσούκ. Οι μηχανικοί το χρησιμοποιούν για να δοκιμάσουν πώς λειτουργούν διαφορετικά υλικά (π.χ. μονωτές από καουτσούκ, πυρήνες αγωγών) και κατασκευές υπό επαναλαμβανόμενη κάμψη, καθοδηγώντας βελτιστοποιήσεις για ενίσχυση της ανθεκτικότητας και επέκταση της διάρκειας ζωής του καλωδίου.
Δοκιμή συμμόρφωσης στη διεθνή αγορά
Για επιχειρήσεις που εξάγουν καλώδια σε παγκόσμιες αγορές, το ZLT-QL1A διασφαλίζει ότι τα προϊόντα πληρούν τις ειδικές απαιτήσεις μηχανικής αντοχής των περιοχών-στόχων (π.χ. πρότυπα ΕΕ μέσω EN 50396 , παγκόσμια πρότυπα μέσω IEC 60245-2 ). Αυτό εξαλείφει τα τεχνικά εμπόδια στο εμπόριο και απλοποιεί τη διαδικασία απόκτησης πιστοποίησης αγοράς.
FAQ
Ποιοι τύποι εύκαμπτων καλωδίων δεν είναι κατάλληλοι για το ZLT-QL1A;
Το ZLT-QL1A δεν έχει σχεδιαστεί για δύο κατηγορίες εύκαμπτων καλωδίων: 1) Καλώδια με πυρήνες με ονομαστική επιφάνεια διατομής μεγαλύτερη από 4mm⊃2. ; 2) Καλώδια με περισσότερους από 18 πυρήνες διατεταγμένα σε δύο ομόκεντρα στρώματα. Αυτός ο περιορισμός ορίζεται ρητά στο IEC 60245-2/1998-04 για να διασφαλιστεί η συνάφεια και η ακρίβεια της δοκιμής.
Πώς διασφαλίζει το ZLT-QL1A την ακρίβεια των αποτελεσμάτων της δοκιμής;
Η ακρίβεια είναι εγγυημένη μέσω τριών βασικών στοιχείων σχεδιασμού:
Σταθερός έλεγχος ταχύτητας : Ο κινητήρας με μειωτήρα στροφών διατηρεί το 0,33 m/s±5% (ρυθμιζόμενο σε 0,1~0,33 m/s ) για να εξασφαλίσει συνεπείς κύκλους κάμψης.
Ακριβή μηχανικά εξαρτήματα : Οι δακτύλιοι ρουλεμάν ανακυκλοφορίας στο φορέα αποτρέπουν τα σφάλματα κίνησης.
Ηλεκτρική παρακολούθηση σε πραγματικό χρόνο : Το σύστημα ελέγχου παρακολουθεί ρεύμα 0~25A και τάση 0~400V , σταματώντας αμέσως τις δοκιμές εάν παρουσιαστούν ανωμαλίες—αποφεύγοντας μη έγκυρα δεδομένα.
Μπορεί να προσαρμοστεί το τροφοδοτικό του ZLT-QL1A;
Ναί. Το τυπικό τροφοδοτικό είναι 380V 50Hz , αλλά ο κατασκευαστής προσφέρει προσαρμοσμένες επιλογές τάσης ή συχνότητας (π.χ. 220V 60Hz για αγορές της Βόρειας Αμερικής) για να ταιριάζει με τα τοπικά ηλεκτρικά συστήματα. Οι χρήστες πρέπει να προσδιορίζουν τις απαιτήσεις τους κατά την παραγγελία.
Ποια είναι η βασική διαφορά μεταξύ του ZLT-QL1A και του ZLT-QL1;
Η κύρια διάκριση είναι ο σχεδιασμός και η διαμόρφωση της δοκιμής:
Το ZLT-QL1A είναι μια δοκιμαστική συσκευή κάμψης τριών τροχαλιών , με τροποποιημένο Carrier C συμβατό με το πρότυπο IEC 60245-2 Εικόνα 6 και το EN 50396, ενότητα 6.3 . Περιλαμβάνει επίσης ρύθμιση ταχύτητας ( 0,1~0,33 m/s ) και σετ τροχαλιών 40-45-50mm .
Το ZLT-QL1 χρησιμοποιεί σχεδιασμό χωρίς τρεις τροχαλίες και στερείται αυτών των εξειδικευμένων χαρακτηριστικών, καθιστώντας το κατάλληλο για βασικές δοκιμές κάμψης αντί για προηγμένα σενάρια τριών τροχαλιών.
Ποια χαρακτηριστικά ασφαλείας περιλαμβάνει η μονάδα ηλεκτρικού ελέγχου;
Η μονάδα ηλεκτρικού ελέγχου διαθέτει δύο επίπεδα προστασίας ασφαλείας:
Βασική ασφάλεια λειτουργίας : Ένας κεντρικός διακόπτης και ένας διακόπτης που κλειδώνει αποτρέπουν τη μη εξουσιοδοτημένη ή τυχαία λειτουργία.
Προστασία από ανωμαλίες : Σταματά αυτόματα τη δοκιμή εάν ανιχνεύσει διακοπής ρεύματος μεταξύ των καλωδίων , βραχυκυκλώματα ή βραχυκυκλώματα μεταξύ του δείγματος και των τροχαλιών —προστατεύοντας τη συσκευή, το δείγμα και τον χειριστή.
