Présentation du produit

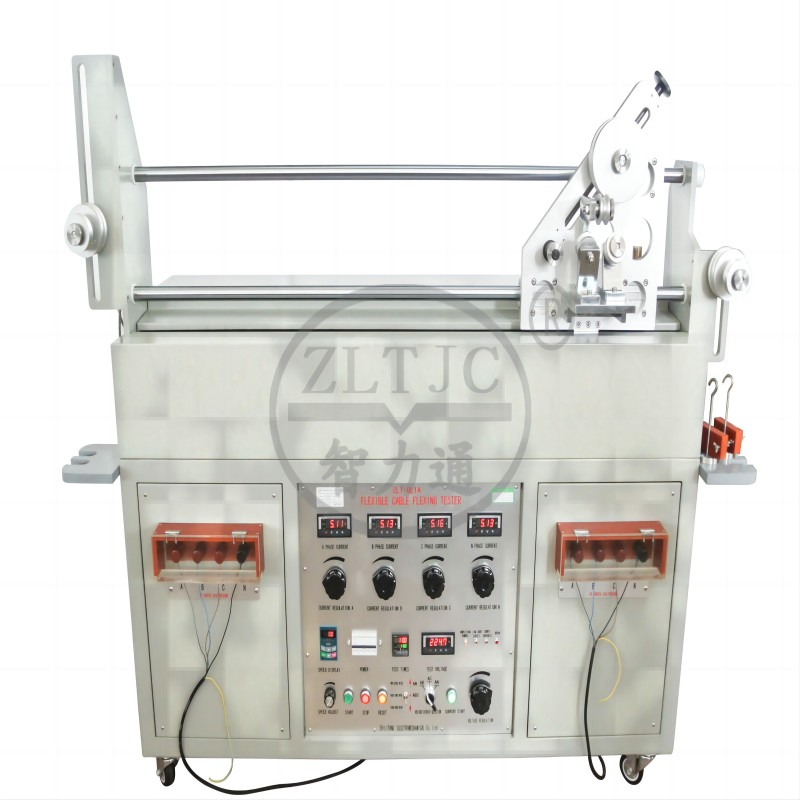

Développé par ZLTJC , l' appareil de test de flexion des câbles en caoutchouc CEI 60245.2 (modèle : ZLT-QL1A) est un appareil de test professionnel conçu pour évaluer la durabilité mécanique des cordons et câbles en caoutchouc flexibles grâce à des opérations de pliage répétées en va-et-vient. Cet appareil adhère à une série de normes internationales, garantissant que ses résultats de tests font autorité et sont reconnus mondialement à des fins de conformité.
Notamment, le dispositif a des limites d'applicabilité spécifiques : il ne teste pas les câbles flexibles dont les âmes ont une section transversale nominale supérieure à 4 mm⊃2 ; , ni ceux avec plus de 18 cœurs répartis sur deux couches concentriques, conformément aux exigences de la norme CEI 60245-2/1998-04 . Contrairement à son homologue (ZLT-QL1), le ZLT-QL1A est doté d'une conception de test de flexion spécialisée à trois poulies, optimisée avec un Carrier C modifié pour répondre à des scénarios de test plus stricts. Son système de contrôle électrique intégré surveille les paramètres clés en temps réel, arrêtant automatiquement les tests en cas d'anomalies, ce qui en fait un outil fiable pour l'assurance qualité dans la fabrication de câbles, la R&D et les tests tiers.
Paramètres techniques
Catégorie de paramètre |
Détails |
Modèle |
ZLT-QL1A |
Marque |
ZLTJC |
Normes d'essai applicables |
CEI 60245-2/1998-04 (Figure 6, Article 3.5, Tableau 3), CEI 60227-2/1997-11 (Figure 1), CEI 60065/1998-07 (Tableau 11), EN 50396 (Clause 6.2-6.3, Figures 4-5) |
Conditions de câble inapplicables |
1. Noyaux avec une section transversale nominale > 4 mm⊃2 ; ; 2. Câbles avec > 18 conducteurs répartis sur deux couches concentriques |
Vitesse du transporteur |
- Standard : 0,33 m/s±5% (entraîné par motoréducteur) ; - Test à trois poulies : réglable de 0,1 à 0,33 m/s |
Tailles de poulie |
- Ensemble standard : 60 mm, 80 mm, 120 mm, 160 mm, 200 mm ; - Jeu spécifique trois poulies : 40mm, 45mm, 50mm |
Plage de poids |
0,5 kg à 8 kg (ensemble complet pour application de charge) |
Spécifications de commande électrique |
- Courant de charge : 0~25A ; - Tension de charge : 0~400 V ; - Déclencheurs de protection : interruption de courant, court-circuit fil à fil, court-circuit câble-poulie |
Alimentation |
Norme : 380 V 50 Hz ; Tension/fréquence personnalisable disponible sur demande |
Caractéristiques du produit
Conformité aux normes industrielles mondiales
Le ZLT-QL1A est conçu pour répondre à plusieurs normes internationalement reconnues, notamment CEI 60245-2, , CEI 60227-2 , , CEI 60065 et EN 50396 . Cette conformité garantit que les résultats des tests sont acceptés sur les marchés mondiaux, aidant ainsi les fabricants et les laboratoires de tests à valider les performances des câbles par rapport aux exigences réglementaires régionales et internationales, essentielles pour les produits destinés à l'exportation.
Conception spécialisée de test de flexion à trois poulies
Se distinguant des testeurs de flexion de base (par exemple, ZLT-QL1), le ZLT-QL1A adopte une configuration à trois poulies adaptée à la norme CEI 60245-2 Figure 6 et à la norme EN 50396 Clause 6.3 . Le Carrier C modifié améliore la précision des tests en simulant les contraintes de flexion réelles sur les câbles, ce qui le rend idéal pour évaluer la durabilité des câbles en caoutchouc flexibles hautes performances utilisés dans des applications exigeantes (par exemple, machines industrielles, appareils électroniques portables).
Contrôle de vitesse précis et réglable
Pour minimiser la variabilité des tests, l'appareil utilise un motoréducteur avec un système d'entraînement à chaîne et bielle. Il maintient une vitesse standard de 0,33 m/s ± 5 % pour les tests généraux, tout en offrant une plage réglable de 0,1 à 0,33 m/s pour les scénarios à trois poulies. Cette stabilité de vitesse garantit des cycles de flexion cohérents, un facteur clé pour générer des données de durabilité mécanique reproductibles.
Équipement standard complet pour des tests polyvalents
Le ZLT-QL1A est entièrement équipé pour répondre à divers besoins de test, notamment :
Un support avec des bagues à recirculation de billes pour un mouvement fluide et stable ;
Jeux de boulons/écrous, pinces de retenue et échantillons de fixations pour un positionnement sécurisé des câbles ;
Bornes d'instrument (ou fiches/prises en option) pour la connexion électrique ;
Deux jeux de poulies (standard et spécifiques à trois poulies) et un jeu de poids de 0,5 kg à 8 kg pour simuler différentes conditions de charge.
Cette configuration tout-en-un élimine le besoin d'accessoires supplémentaires, réduisant ainsi le temps de configuration et la complexité opérationnelle.
Mécanisme de protection électrique intelligent
L'unité de commande électrique intégrée donne la priorité à la sécurité et à l'intégrité des données. Il surveille le courant de charge de 0 à 25 A et la tension de charge de 0 à 400 V en temps réel et arrête automatiquement les tests s'il détecte une interruption de courant, des courts-circuits fil à fil ou des courts-circuits entre l'échantillon de câble et les poulies. Cette fonctionnalité protège à la fois l'appareil contre les dommages et l'opérateur contre les dangers, tout en garantissant que seules les données de test valides sont enregistrées.
Application
Industrie de fabrication de fils et de câbles
Pour les fabricants de câbles, le ZLT-QL1A constitue un outil de contrôle qualité essentiel pendant la production. Il teste les câbles en caoutchouc flexibles finis pour vérifier leur durabilité mécanique par rapport aux normes internationales, garantissant que seuls les produits capables de résister à des flexions répétées (par exemple, dans les outils portables ou les appareils électroménagers) arrivent sur le marché. Cela permet de réduire les rappels de produits et de renforcer la confiance des clients.
Laboratoires de contrôle qualité tiers
Les laboratoires tiers s'appuient sur la conformité du ZLT-QL1A aux normes CEI et EN pour effectuer des tests objectifs et impartiaux pour les clients. Ses données précises permettent aux laboratoires d'émettre des rapports de conformité crédibles, essentiels pour les fabricants de câbles cherchant à accéder au marché ou à obtenir une certification.
Centres de R&D sur les équipements électriques
Dans les contextes de R&D, l'appareil prend en charge le développement de nouvelles conceptions de câbles en caoutchouc flexibles. Les ingénieurs l'utilisent pour tester les performances de différents matériaux (par exemple, isolateurs en caoutchouc, âmes conductrices) et structures sous des flexions répétées, guidant ainsi les optimisations pour améliorer la durabilité et prolonger la durée de vie des câbles.
Tests de conformité au marché international
Pour les entreprises exportant des câbles vers les marchés mondiaux, le ZLT-QL1A garantit que les produits répondent aux exigences de durabilité mécanique spécifiques des régions cibles (par exemple, les normes européennes via EN 50396 , les normes mondiales via IEC 60245-2 ). Cela élimine les barrières techniques au commerce et simplifie le processus d’obtention de la certification du marché.
FAQ
Quels types de câbles flexibles ne conviennent pas au ZLT-QL1A ?
Le ZLT-QL1A n'est pas conçu pour deux catégories de câbles flexibles : 1) câbles dont les âmes ont une section transversale nominale supérieure à 4 mm⊃2 ; ; 2) Câbles avec plus de 18 conducteurs disposés sur deux couches concentriques. Cette limitation est explicitement définie dans la CEI 60245-2/1998-04 pour garantir la pertinence et l'exactitude des tests.
Comment le ZLT-QL1A garantit-il l'exactitude des résultats des tests ?
La précision est garantie par trois éléments de conception clés :
Contrôle de vitesse stable : le motoréducteur maintient 0,33 m/s ± 5 % (réglable à 0,1 ~ 0,33 m/s ) pour garantir des cycles de pliage cohérents.
Composants mécaniques précis : Les bagues à recirculation de billes sur le support évitent les erreurs de mouvement.
Surveillance électrique en temps réel : le système de contrôle suit le courant de 0 à 25 A et la tension de 0 à 400 V , arrêtant immédiatement les tests si des anomalies se produisent, évitant ainsi les données invalides.
L'alimentation électrique du ZLT-QL1A peut-elle être personnalisée ?
Oui. L'alimentation standard est de 380 V 50 Hz , mais le fabricant propose des options de tension ou de fréquence personnalisées (par exemple, 220 V 60 Hz pour les marchés nord-américains) pour correspondre aux systèmes électriques régionaux. Les utilisateurs doivent préciser leurs besoins lors de la commande.
Quelle est la principale différence entre le ZLT-QL1A et le ZLT-QL1 ?
La principale distinction réside dans la conception et la configuration des tests :
Le ZLT-QL1A est un appareil de test de flexion à trois poulies , avec un support C modifié conforme à la norme CEI 60245-2 Figure 6 et à la norme EN 50396 Clause 6.3 . Il comprend également un réglage de la vitesse ( 0,1 ~ 0,33 m/s ) et un jeu de poulies de 40-45-50 mm .
Le ZLT-QL1 utilise une conception sans trois poulies et ne dispose pas de ces fonctionnalités spécialisées, ce qui le rend adapté aux tests de flexion de base plutôt qu'aux scénarios avancés à trois poulies.
Quelles sont les caractéristiques de sécurité que comprend l'unité de commande électrique ?
L'unité de commande électrique dispose de deux niveaux de protection de sécurité :
Sécurité opérationnelle de base : Un interrupteur principal et un interrupteur verrouillable empêchent tout fonctionnement non autorisé ou accidentel.
Protection contre les anomalies : il arrête automatiquement les tests s'il détecte des courts-circuits d'interruption de courant , entre les fils ou des courts-circuits entre l'échantillon et les poulies, protégeant ainsi l'appareil, l'échantillon et l'opérateur.
