Visão geral do produto

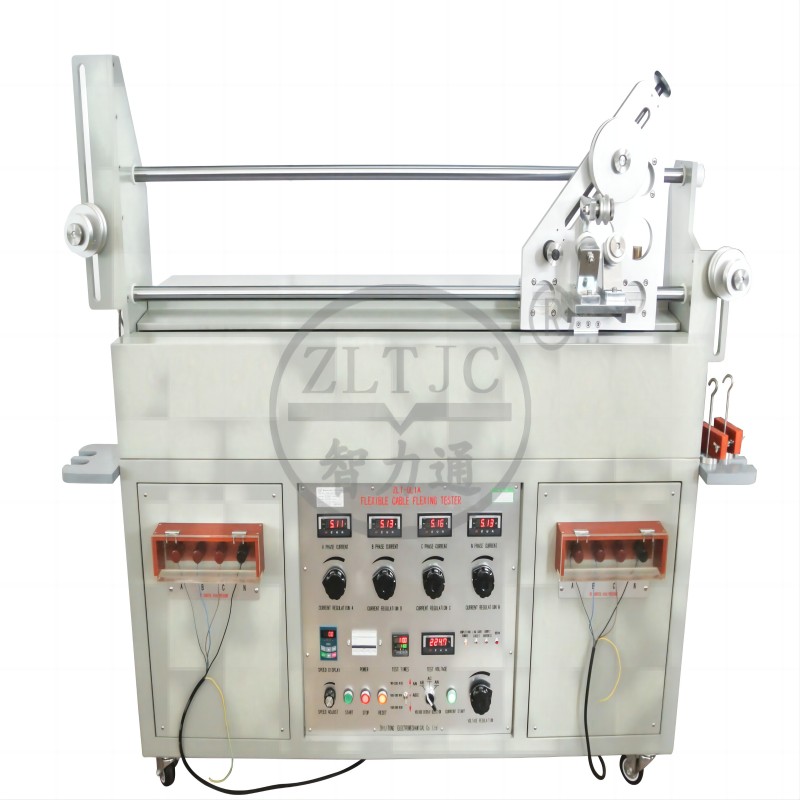

Desenvolvido pela ZLTJC , o aparelho de teste de flexão de cabos de borracha IEC 60245.2 (modelo: ZLT-QL1A) é um dispositivo de teste profissional projetado para avaliar a durabilidade mecânica de cordões e cabos de borracha flexíveis por meio de repetidas operações de flexão para frente e para trás. Este aparelho segue uma série de padrões internacionais, garantindo que os resultados dos seus testes sejam confiáveis e reconhecidos globalmente para fins de conformidade.
Notavelmente, o dispositivo possui limites de aplicabilidade específicos: não testa cabos flexíveis com núcleos com área de seção transversal nominal superior a 4mm² , nem aqueles com mais de 18 núcleos dispostos em mais de duas camadas concêntricas — alinhando-se com os requisitos da IEC 60245-2/1998-04 . Ao contrário de seu equivalente (ZLT-QL1), o ZLT-QL1A apresenta um projeto especializado de teste de flexão de três polias, otimizado com um Carrier C modificado para atender a cenários de testes mais rigorosos. Seu sistema de controle elétrico integrado monitora os principais parâmetros em tempo real, interrompendo automaticamente os testes em caso de anormalidades, tornando-o uma ferramenta confiável para garantia de qualidade na fabricação de cabos, pesquisa e desenvolvimento e testes de terceiros.
Parâmetros Técnicos
Categoria de parâmetro |
Detalhes |
Modelo |
ZLT-QL1A |
Marca |
ZLTJC |
Padrões de teste aplicáveis |
IEC 60245-2/1998-04 (Figura 6, Cláusula 3.5, Tabela 3), IEC 60227-2/1997-11 (Figura 1), IEC 60065/1998-07 (Tabela 11), EN 50396 (Cláusula 6.2-6.3, Figuras 4-5) |
Condições de cabo inaplicáveis |
1. Núcleos com área de seção transversal nominal > 4mm² ; 2. Cabos com > 18 núcleos em mais de duas camadas concêntricas |
Velocidade da portadora |
- Padrão: 0,33 m/s±5% (acionado por motoredutor); - Teste de três polias: ajustável 0,1 ~ 0,33 m / s |
Tamanhos de polia |
- Conjunto padrão: 60mm, 80mm, 120mm, 160mm, 200mm ; Conjunto específico de três polias: 40 mm, 45 mm, 50 mm |
Faixa de peso |
0,5 kg a 8 kg (conjunto completo para aplicação de carga) |
Especificações de controle elétrico |
- Corrente de carga: 0~25A ; - Tensão de carga: 0~400V ; - Gatilhos de proteção: interrupção de corrente, curto-circuito fio a fio, curto-circuito cabo-polia |
Fonte de energia |
Padrão: 380V 50Hz ; Tensão/frequência personalizáveis disponíveis mediante solicitação |
Recursos do produto
Conformidade com os padrões globais da indústria
O ZLT-QL1A foi projetado para atender a vários padrões reconhecidos internacionalmente, incluindo IEC 60245-2, , IEC 60227-2 , , IEC 60065 e EN 50396 . Essa conformidade garante que os resultados dos testes sejam aceitos nos mercados globais, ajudando os fabricantes e os laboratórios de testes a validar o desempenho dos cabos em relação aos requisitos regulatórios regionais e internacionais – essenciais para produtos destinados à exportação.
Projeto especializado de teste de flexão de três polias
Distinguindo-se dos testadores de flexão básicos (por exemplo, ZLT-QL1), o ZLT-QL1A adota uma configuração de três polias adaptada à IEC 60245-2 Figura 6 e EN 50396 Cláusula 6.3 . O Carrier C modificado aumenta a precisão do teste simulando tensões de flexão reais em cabos, tornando-o ideal para avaliar a durabilidade de cabos de borracha flexíveis de alto desempenho usados em aplicações exigentes (por exemplo, máquinas industriais, eletrônicos portáteis).
Controle de velocidade preciso e ajustável
Para minimizar a variabilidade do teste, o aparelho utiliza um motoredutor com sistema de acionamento por corrente e biela. Ele mantém uma velocidade padrão de 0,33 m/s±5% para testes gerais, ao mesmo tempo que oferece uma faixa ajustável de 0,1~0,33 m/s para cenários de três polias. Essa estabilidade de velocidade garante ciclos de dobra consistentes, um fator chave na geração de dados reproduzíveis de durabilidade mecânica.
Equipamento padrão abrangente para testes versáteis
O ZLT-QL1A vem totalmente equipado para lidar com diversas necessidades de testes, incluindo:
Um transportador com buchas de rolamento de esferas recirculantes para um movimento suave e estável;
Conjuntos de parafusos/porcas, braçadeiras de restrição e fixadores de amostra para posicionamento seguro de cabos;
Terminais de instrumento (ou plugues/soquetes opcionais) para conexão elétrica;
Dois conjuntos de polias (padrão e específico de três polias) e um conjunto de pesos de 0,5 kg a 8 kg para simular diferentes condições de carga.
Essa configuração completa elimina a necessidade de acessórios adicionais, reduzindo o tempo de configuração e a complexidade operacional.
Mecanismo de proteção elétrica inteligente
A unidade de controle elétrico integrada prioriza a segurança e a integridade dos dados. Ele monitora a corrente de carga de 0 ~ 25 A e a tensão de carga de 0 ~ 400 V em tempo real e interrompe automaticamente o teste se detectar interrupção de corrente, curto-circuito fio a fio ou curto-circuito entre a amostra do cabo e as polias. Esse recurso protege o aparelho contra danos e o operador contra perigos, garantindo ao mesmo tempo que apenas dados de teste válidos sejam registrados.
Aplicativo
Indústria de fabricação de fios e cabos
Para fabricantes de cabos, o ZLT-QL1A serve como uma ferramenta crítica de controle de qualidade durante a produção. Ele testa cabos de borracha flexíveis acabados para verificar sua durabilidade mecânica em relação aos padrões internacionais, garantindo que apenas produtos que possam suportar dobras repetidas (por exemplo, em ferramentas portáteis ou eletrodomésticos) cheguem ao mercado. Isso ajuda a reduzir recalls de produtos e a construir a confiança do cliente.
Laboratórios terceirizados de controle de qualidade
Laboratórios terceirizados confiam na conformidade do ZLT-QL1A com os padrões IEC e EN para realizar testes objetivos e imparciais para os clientes. Sua produção precisa de dados permite que os laboratórios emitam relatórios de conformidade confiáveis, essenciais para fabricantes de cabos que buscam acesso ao mercado ou certificação.
Centros de P&D de equipamentos elétricos
Em ambientes de P&D, o aparelho apoia o desenvolvimento de novos designs de cabos de borracha flexíveis. Os engenheiros o utilizam para testar o desempenho de diferentes materiais (por exemplo, isoladores de borracha, núcleos condutores) e estruturas sob dobras repetidas, orientando otimizações para aumentar a durabilidade e prolongar a vida útil do cabo.
Testes de conformidade do mercado internacional
Para empresas que exportam cabos para mercados globais, o ZLT-QL1A garante que os produtos atendam aos requisitos específicos de durabilidade mecânica das regiões-alvo (por exemplo, padrões da UE via EN 50396 , padrões globais via IEC 60245-2 ). Isto elimina barreiras técnicas comerciais e simplifica o processo de obtenção de certificação de mercado.
Perguntas frequentes
Que tipos de cabos flexíveis não são adequados para o ZLT-QL1A?
O ZLT-QL1A não foi projetado para duas categorias de cabos flexíveis: 1) Cabos com núcleos com área de seção transversal nominal superior a 4 mm² ; 2) Cabos com mais de 18 núcleos dispostos em duas camadas concêntricas. Esta limitação é explicitamente definida na IEC 60245-2/1998-04 para garantir a relevância e precisão do teste.
Como o ZLT-QL1A garante a precisão dos resultados do teste?
A precisão é garantida através de três elementos principais de design:
Controle de velocidade estável : O motoredutor mantém 0,33 m/s±5% (ajustável para 0,1~0,33 m/s ) para garantir ciclos de flexão consistentes.
Componentes mecânicos precisos : As buchas dos rolamentos de esferas recirculantes no transportador evitam erros de movimento.
Monitoramento elétrico em tempo real : O sistema de controle rastreia a corrente de 0 ~ 25 A e a tensão de 0 ~ 400 V , interrompendo os testes imediatamente se ocorrerem anormalidades - evitando dados inválidos.
A fonte de alimentação do ZLT-QL1A pode ser personalizada?
Sim. A fonte de alimentação padrão é 380 V 50 Hz , mas o fabricante oferece opções personalizadas de tensão ou frequência (por exemplo, 220 V 60 Hz para os mercados norte-americanos) para combinar com os sistemas elétricos regionais. Os usuários devem especificar seus requisitos ao fazer o pedido.
Qual é a principal diferença entre ZLT-QL1A e ZLT-QL1?
A principal distinção é o design e a configuração do teste:
O ZLT-QL1A é um aparelho de teste de flexão de três polias , com um Carrier C modificado em conformidade com IEC 60245-2 Figura 6 e EN 50396 Cláusula 6.3 . Também inclui ajuste de velocidade ( 0,1 ~ 0,33 m/s ) e um conjunto de polias de 40-45-50 mm .
O ZLT-QL1 usa um design sem três polias e não possui esses recursos especializados, tornando-o adequado para testes básicos de flexão em vez de cenários avançados de três polias.
Quais recursos de segurança a unidade de controle elétrico inclui?
A unidade de controle elétrico possui duas camadas de proteção de segurança:
Segurança operacional básica : Um interruptor principal e um interruptor bloqueável evitam operações não autorizadas ou acidentais.
Proteção contra anormalidades : Interrompe automaticamente o teste se detectar curtos-circuitos de interrupção de corrente , entre os fios ou curtos-circuitos entre a amostra e as polias - protegendo o aparelho, a amostra e o operador.
