دستگاه تست خم کننده کابل لاستیکی IEC 60245-2

بررسی اجمالی محصول

که توسط ZLTJC توسعه یافته است ، دستگاه تست خم کردن کابل های لاستیکی IEC 60245.2 (مدل: ZLT-QL1A) یک دستگاه تست حرفه ای است که برای ارزیابی دوام مکانیکی کابل ها و کابل های لاستیکی انعطاف پذیر از طریق عملیات خمش مکرر به عقب و جلو طراحی شده است. این دستگاه به یک سری از استانداردهای بین المللی پایبند است و از معتبر بودن نتایج آزمایش آن و به رسمیت شناخته شدن جهانی برای اهداف انطباق اطمینان می دهد.

قابل‌توجه، دستگاه محدودیت‌های کاربردی خاصی دارد: کابل‌های انعطاف‌پذیر را با هسته‌های دارای سطح مقطع اسمی آزمایش نمی‌کند . بیشتر از 4mm⊃2 و نه آنهایی که بیش از 18 هسته دارند که در بیش از دو لایه متحدالمرکز چیده شده اند - مطابق با الزامات IEC 60245-2/1998-04 . بر خلاف همتای خود (ZLT-QL1)، ZLT-QL1A دارای طراحی تست خمش سه قرقره تخصصی است که با یک حامل C تغییر یافته برای پاسخگویی به سناریوهای آزمایش سخت‌تر بهینه شده است. سیستم کنترل الکتریکی یکپارچه آن پارامترهای کلیدی را در زمان واقعی نظارت می کند، به طور خودکار آزمایش ها را در صورت بروز ناهنجاری متوقف می کند، و آن را به ابزاری قابل اعتماد برای تضمین کیفیت در تولید کابل، تحقیق و توسعه و آزمایش شخص ثالث تبدیل می کند.

پارامترهای فنی

دسته پارامتر	جزئیات
مدل	ZLT-QL1A
نام تجاری	ZLTJC
استانداردهای آزمون قابل اجرا	IEC 60245-2/1998-04 (شکل 6، بند 3.5، جدول 3)، IEC 60227-2/1997-11 (شکل 1)، IEC 60065/1998-07 (جدول 11)، EN 50396 ، شکل 2-6.
شرایط کابل غیر قابل اجرا	1. هسته با سطح مقطع اسمی > 4mm⊃2. ; 2. کابل هایی با بیش از 18 هسته در بیش از دو لایه متحدالمرکز
سرعت حامل	- استاندارد: 0.33 m/s±5% (با موتور گیربکس هدایت می شود). - تست سه قرقره: قابل تنظیم 0.1 ~ 0.33 m/s
اندازه های قرقره	- مجموعه استاندارد: 60 میلی متر، 80 میلی متر، 120 میلی متر، 160 میلی متر، 200 میلی متر . - مجموعه مخصوص سه قرقره: 40 میلی متر، 45 میلی متر، 50 میلی متر
محدوده وزن	0.5 کیلوگرم تا 8 کیلوگرم (ست کامل برای اعمال بار)
مشخصات کنترل الکتریکی	- جریان بار: 0~25A ; - ولتاژ بار: 0~ 400V - محرک های حفاظتی: قطع جریان، اتصال کوتاه سیم به سیم، اتصال کوتاه کابل-قرقره
منبع تغذیه	استاندارد: 380 ولت 50 هرتز ولتاژ/فرکانس قابل تنظیم در صورت درخواست موجود است

ویژگی های محصول

مطابقت با استانداردهای جهانی صنعت

ZLT-QL1A برای مطابقت با چندین استاندارد بین المللی شناخته شده، از جمله IEC 60245-2 , IEC 60227-2 , IEC 60065 و EN 50396 طراحی شده است . این انطباق تضمین می‌کند که نتایج آزمایش در سراسر بازارهای جهانی پذیرفته می‌شود، و به تولیدکنندگان و آزمایشگاه‌های آزمایش کمک می‌کند تا عملکرد کابل را در برابر الزامات نظارتی منطقه‌ای و بین‌المللی - که برای محصولات در نظر گرفته شده برای صادرات حیاتی است، تأیید کنند.

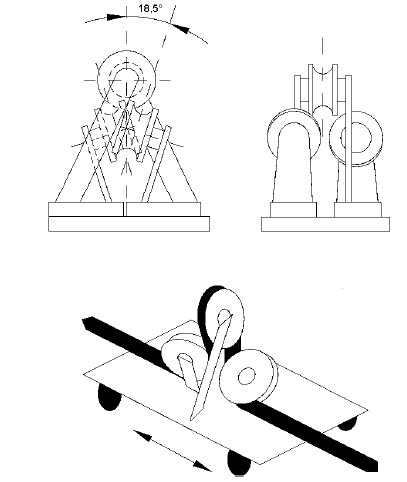

طراحی تخصصی تست خم شدن سه قرقره

ZLT-QL1A با تمایز از آزمایش‌کننده‌های خم‌کننده اصلی (به عنوان مثال، ZLT-QL1)، یک پیکربندی سه قرقره مطابق با IEC 60245-2 شکل 6 و EN 50396 بند 6.3 اتخاذ می‌کند . Carrier C اصلاح شده با شبیه سازی تنش خمشی در دنیای واقعی بر روی کابل ها، دقت تست را افزایش می دهد و آن را برای ارزیابی دوام کابل های لاستیکی انعطاف پذیر با کارایی بالا که در برنامه های کاربردی مورد استفاده قرار می گیرند (مانند ماشین آلات صنعتی، الکترونیک قابل حمل) ایده آل می کند.

کنترل دقیق و قابل تنظیم سرعت

برای به حداقل رساندن تنوع تست، دستگاه از یک موتور دنده ای با سیستم محرک زنجیر و شاتون استفاده می کند. سرعت استاندارد 0.33 m/s±5% را برای تست‌های عمومی حفظ می‌کند، در حالی که محدوده قابل تنظیم 0.1 تا 0.33 m/s را برای سناریوهای سه قرقره ارائه می‌دهد. این پایداری سرعت چرخه‌های خمشی ثابت را تضمین می‌کند که یک عامل کلیدی در تولید داده‌های دوام مکانیکی قابل تکرار است.

لباس استاندارد جامع برای تست همه کاره

ZLT-QL1A برای رسیدگی به نیازهای آزمایشی مختلف، از جمله:

حامل با بوش های بلبرینگ چرخشی برای حرکت صاف و پایدار.

مجموعه های پیچ و مهره، گیره های مهار و اتصال دهنده های نمونه برای قرارگیری ایمن کابل.

پایانه های ابزار (یا دوشاخه/پریز اختیاری) برای اتصال برق؛

دو مجموعه قرقره (استاندارد و مخصوص سه قرقره) و یک مجموعه وزنی 0.5 کیلوگرم تا 8 کیلوگرم برای شبیه سازی شرایط بار مختلف.

این راه‌اندازی همه کاره نیاز به لوازم جانبی اضافی را از بین می‌برد و زمان راه‌اندازی و پیچیدگی عملیاتی را کاهش می‌دهد.

مکانیزم حفاظت الکتریکی هوشمند

واحد کنترل الکتریکی یکپارچه ایمنی و یکپارچگی داده ها را در اولویت قرار می دهد. نظارت می کند 0 ~ 25 آمپر و ولتاژ بار جریان بار 0 ~ 400 ولت را در زمان واقعی و در صورت تشخیص قطع جریان، اتصال کوتاه سیم به سیم یا اتصال کوتاه بین نمونه کابل و قرقره ها، به طور خودکار آزمایش را متوقف می کند. این ویژگی هم از دستگاه در برابر آسیب و هم از اپراتور در برابر خطرات محافظت می کند، در حالی که اطمینان حاصل می کند که فقط داده های تست معتبر ثبت می شوند.

برنامه

صنعت تولید سیم و کابل

برای تولید کنندگان کابل، ZLT-QL1A به عنوان یک ابزار کنترل کیفیت حیاتی در طول تولید عمل می کند. این کابل‌های لاستیکی انعطاف‌پذیر تمام‌شده را آزمایش می‌کند تا دوام مکانیکی آن‌ها را در برابر استانداردهای بین‌المللی تأیید کند و اطمینان حاصل کند که فقط محصولاتی که می‌توانند خمش‌های مکرر را تحمل کنند (مثلاً در ابزارهای قابل حمل یا لوازم خانگی) به بازار می‌رسند. این به کاهش فراخوان محصول و ایجاد اعتماد مشتری کمک می کند.

آزمایشگاه های کنترل کیفیت شخص ثالث

آزمایشگاه‌های شخص ثالث به انطباق ZLT-QL1A با استانداردهای IEC و EN متکی هستند. برای انجام آزمایش‌های عینی و بی‌طرفانه برای مشتریان، داده‌های دقیق خروجی آن، آزمایشگاه‌ها را قادر می‌سازد تا گزارش‌های انطباق معتبر را صادر کنند، که برای تولیدکنندگان کابلی که به دنبال دسترسی به بازار یا گواهینامه هستند، ضروری است.

مراکز تحقیق و توسعه تجهیزات الکتریکی

در تنظیمات تحقیق و توسعه، دستگاه از توسعه طرح‌های جدید کابل لاستیکی انعطاف‌پذیر پشتیبانی می‌کند. مهندسان از آن برای آزمایش نحوه عملکرد مواد مختلف (مثلاً عایق‌های لاستیکی، هسته‌های هادی) و ساختارها تحت خمش مکرر استفاده می‌کنند و بهینه‌سازی‌ها را برای افزایش دوام و افزایش طول عمر کابل هدایت می‌کنند.

تست انطباق با بازار بین المللی

برای مشاغلی که کابل را به بازارهای جهانی صادر می کنند، ZLT-QL1A تضمین می کند که محصولات با الزامات دوام مکانیکی خاص مناطق هدف (به عنوان مثال، استانداردهای اتحادیه اروپا از طریق EN 50396 ، استانداردهای جهانی از طریق IEC 60245-2 ) مطابقت دارند. این امر موانع فنی تجاری را از بین می برد و روند اخذ گواهینامه بازار را ساده می کند.

سوالات متداول

چه نوع کابل های انعطاف پذیر برای ZLT-QL1A مناسب نیستند؟

ZLT-QL1A برای دو دسته از کابل‌های انعطاف‌پذیر طراحی نشده است: 1) کابل‌هایی با هسته‌های دارای سطح مقطع اسمی بیشتر از 4mm⊃2. ; 2) کابل هایی با بیش از 18 هسته که در دو لایه متحدالمرکز قرار گرفته اند. این محدودیت به صراحت در IEC 60245-2/1998-04 برای اطمینان از ارتباط و دقت تست تعریف شده است.

چگونه ZLT-QL1A از صحت نتیجه تست اطمینان می دهد؟

دقت از طریق سه عنصر کلیدی طراحی تضمین می شود:

کنترل سرعت پایدار : موتور دنده ای 0.33 m/s±5% (قابل تنظیم به 0.1-0.33 m/s ) برای اطمینان از چرخه های خمشی ثابت نگه می دارد.

اجزای مکانیکی دقیق : بوش های بلبرینگ چرخشی روی حامل از خطاهای حرکتی جلوگیری می کند.

مانیتورینگ برق بلادرنگ : سیستم کنترل جریان 0~25A و ولتاژ 0~400V را ردیابی می‌کند و در صورت بروز ناهنجاری بلافاصله آزمایش‌ها را متوقف می‌کند – از داده‌های نامعتبر جلوگیری می‌کند.

آیا می توان منبع تغذیه ZLT-QL1A را سفارشی کرد؟

بله. منبع تغذیه استاندارد 380 ولت 50 هرتز است ، اما سازنده گزینه های ولتاژ یا فرکانس سفارشی (مثلاً 220 ولت 60 هرتز برای بازارهای آمریکای شمالی) را برای مطابقت با سیستم های الکتریکی منطقه ای ارائه می دهد. کاربران هنگام سفارش باید الزامات خود را مشخص کنند.

تفاوت اصلی بین ZLT-QL1A و ZLT-QL1 چیست؟

تمایز اولیه طراحی و پیکربندی تست است:

ZLT-QL1A یک دستگاه تست خمش سه قرقره است ، با حامل C اصلاح شده مطابق با IEC 60245-2 شکل 6 و EN 50396 بند 6.3 . همچنین شامل تنظیم سرعت ( 0.1 تا 0.33 متر بر ثانیه ) و یک مجموعه قرقره 40-45-50 میلی متری است .

ZLT-QL1 از طراحی غیر سه قرقره ای استفاده می کند و فاقد این ویژگی های تخصصی است که آن را برای تست های خم شدن پایه به جای سناریوهای پیشرفته سه قرقره مناسب می کند.

واحد کنترل الکتریکی شامل چه ویژگی های ایمنی است؟

واحد کنترل الکتریکی دارای دو لایه حفاظت ایمنی است:

ایمنی عملیاتی اولیه : کلید اصلی و کلید قفل شونده از عملیات غیرمجاز یا تصادفی جلوگیری می کند.

محافظت در برابر غیرعادی : در صورت تشخیص اتصال کوتاه قطعی جریان , بین سیم‌ها یا اتصال کوتاه بین نمونه و قرقره‌ها - که از دستگاه، نمونه و اپراتور محافظت می‌کند، به طور خودکار آزمایش را متوقف می‌کند.
