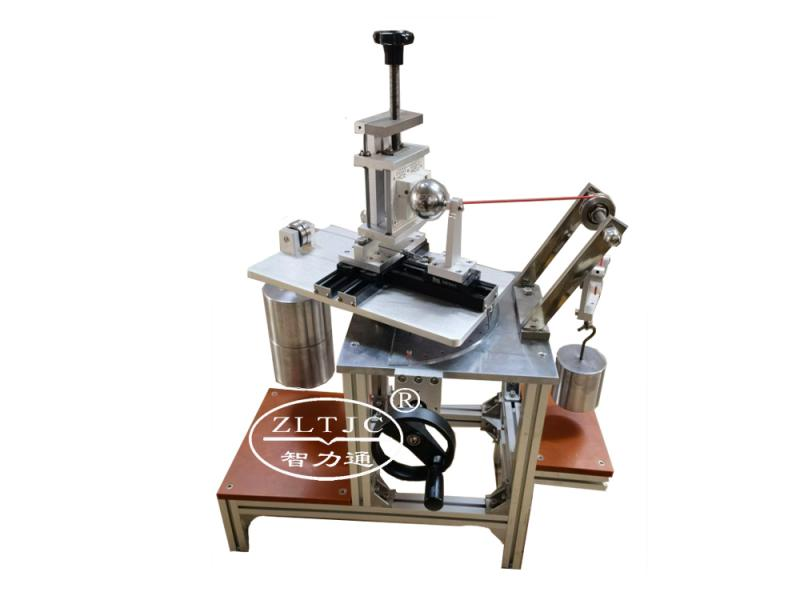

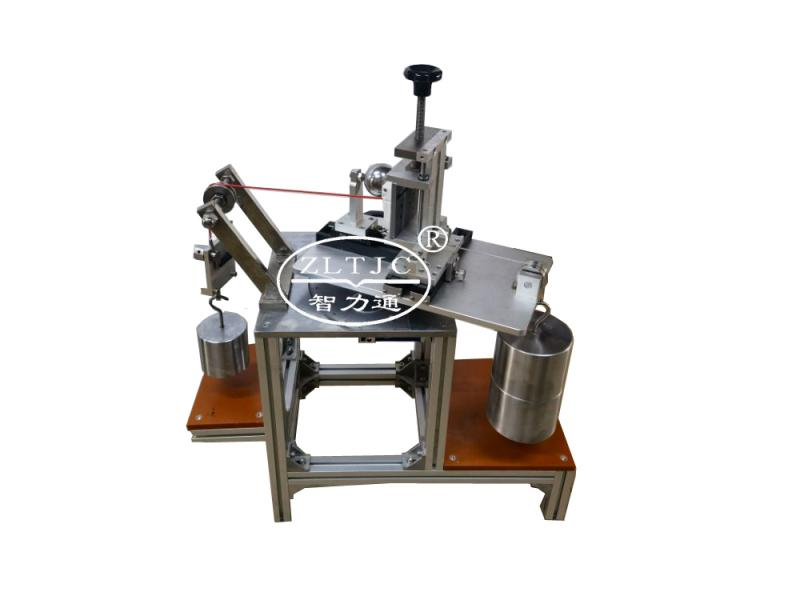

Descripción general del producto
El dispositivo de prueba de tracción de cables de tomacorrientes (Modelo: ZLT-CT1 ) es una herramienta de prueba especializada diseñada por ZLTJC para verificar la confiabilidad de la conexión de cables en enchufes y cables de cobre sólido en terminales roscados. Cumple estrictamente con IEC 60884 Cláusula 13.4 y Figura 46a/46b , aplicando tensión controlada para evaluar si las conexiones de cables permanecen seguras bajo fuerzas especificadas. Este dispositivo es esencial para prevenir riesgos eléctricos (p. ej., cortocircuitos, conexiones sueltas) en aplicaciones de enchufes residenciales, comerciales e industriales.
Con una cantidad mínima de pedido de 1 unidad , el ZLT-CT1 satisface las necesidades de los fabricantes de enchufes, laboratorios de control de calidad (QC) y organismos de certificación. Se produce en China y admite pagos T/T para una adquisición internacional fluida. El diseño del dispositivo se centra en replicar escenarios de tensión del mundo real, lo que lo convierte en imprescindible para el cumplimiento de IEC 60884.
Parámetros técnicos
Tipo de parámetro |
Detalles específicos |
Número de modelo |
ZLT-CT1 |
Estándar de cumplimiento |
IEC 60884 Cláusula 13.4 , IEC 60884 Figura 46a/46b |
Rango de fuerza de tracción |
30 N (tirón del conductor, duración de 1 minuto), 120 N (medios de conexión/desconexión) |
Duración de la prueba |
1 minuto (para pruebas de tracción de conductores de 30 N) |
Traje estándar |
1 juego de pesas (30 N-120 N), 1 sonda de prueba 1, 1 mecanismo de ángulo de rotación ajustable |
Dirección de la fuerza |
Se alinea con los requisitos de la Figura 46a/46b de IEC 60884 |
Origen del producto |
Porcelana |
Plazo de pago |
T/T (Transferencia Telegráfica) |
Características del producto
Rendimiento que cumple con los estándares
Aplicación de fuerza precisa : el juego de pesas incluido (30 N-120 N) garantiza una entrega de tensión precisa. La fuerza de 30 N se aplica durante 1 minuto para simular una tensión a largo plazo en los conductores, mientras que la fuerza de 120 N prueba la robustez de los terminales del enchufe.

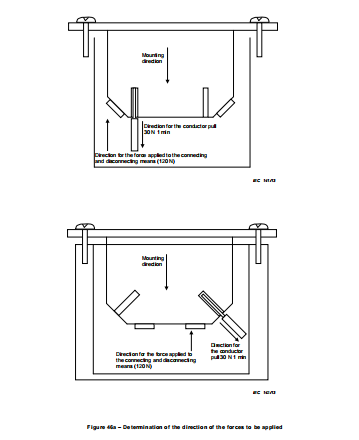

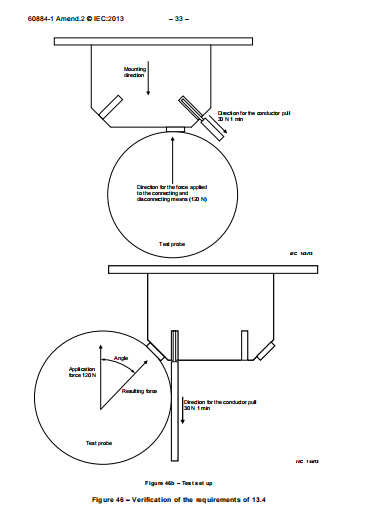

Ángulo de rotación ajustable : el mecanismo de rotación integrado permite a los operadores alinear la fuerza de prueba con las direcciones de las Figuras 46a/46b , lo que garantiza que el entorno de prueba refleje el uso real del socket y elimine los errores direccionales.
Sonda de prueba dedicada : La sonda de prueba 1 está diseñada para sujetar de forma segura cables de enchufe estándar, evitando el deslizamiento durante la prueba y garantizando resultados precisos.
Diseño centrado en el usuario
Pesos etiquetados : los pesos están claramente marcados (30 N, 60 N, 90 N, 120 N) para una selección rápida, lo que reduce el tiempo de preparación entre pruebas.
Base estable : una base resistente evita que se vuelque durante pruebas de fuerza alta (120 N), lo que mejora la seguridad del operador y la consistencia de las pruebas.
Solicitud
Industrias y escenarios objetivo
Fabricación de enchufes : Validación de conexiones de cables en enchufes de alimentación de CA (por ejemplo, tipo A, C, G) antes de la producción en masa, garantizando el cumplimiento de los estándares de seguridad globales.
Organismos de certificación : realización de pruebas de cumplimiento obligatorias para la certificación de enchufes según IEC 60884, necesaria para comercializar enchufes en Europa, Asia y África.
Laboratorios de control de calidad industrial : prueba de terminales roscados en enchufes para paneles de control de fábrica, evitando el desprendimiento de cables que podría causar tiempo de inactividad del equipo o accidentes eléctricos.
Verificación posventa : evaluación de enchufes reacondicionados o reparados para garantizar que sus conexiones de cables cumplan con los mismos estándares de seguridad que los productos nuevos.
Preguntas frecuentes
¿Cuál es la diferencia entre las fuerzas de prueba de 30 N y 120 N?
La fuerza de 30 N (duración de 1 minuto) prueba si los conductores permanecen conectados bajo estrés de uso normal. La fuerza de 120 N evalúa la resistencia de los terminales del enchufe (medios de conexión/desconexión) para soportar tensiones más altas sin fallar.
¿El ZLT-CT1 incluye todos los componentes de prueba necesarios?
Sí. El equipo estándar incluye pesas (30 N-120 N), sonda de prueba 1 y un mecanismo de rotación ajustable, todos necesarios para realizar pruebas según IEC 60884, cláusula 13.4 y figura 46a/46b. No se necesitan herramientas adicionales para las pruebas básicas.
¿Puede probar diferentes tipos de enchufes (por ejemplo, tipo C, tipo G)?
Absolutamente. El ángulo de rotación ajustable y la sonda de prueba 1 universal permiten la adaptación a varios tipos de enchufes (tipo A, C, G, etc.), lo que la hace versátil para los mercados globales.
¿Hay condiciones de pago personalizadas disponibles para pedidos al por mayor?
Para pedidos al por mayor (más de 5 unidades), el equipo de ventas de ZLTJC puede analizar planes de pago personalizados. Los pedidos estándar utilizan el pago T/T por seguridad.
¿Se proporciona soporte técnico para la configuración?
Sí. ZLTJC proporciona manuales de usuario en inglés/chino con instrucciones paso a paso. Nuestro equipo técnico también ofrece soporte en línea (correo electrónico/videollamada) para ayudar con la calibración y las pruebas iniciales.
