Przegląd produktu

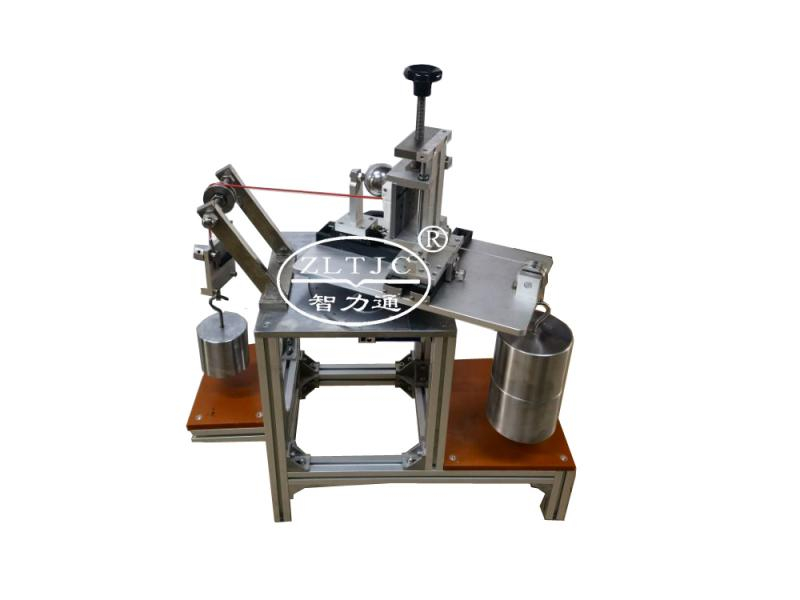

( Urządzenie do testowania wyciągania przewodów gniazdka model: ZLT-CT1 ) to specjalistyczne narzędzie testujące zaprojektowane przez ZLTJC w celu sprawdzenia niezawodności połączenia przewodów w gniazdach i litych przewodów miedzianych w zaciskach gwintowanych. Jest ściśle zgodny z normą IEC 60884, rozdział 13.4 i rysunek 46a/46b , stosując kontrolowane napięcie w celu oceny, czy połączenia przewodów pozostają bezpieczne pod określonymi siłami. To urządzenie jest niezbędne do zapobiegania zagrożeniom elektrycznym (np. zwarciom, luźnym połączeniom) w zastosowaniach z gniazdkami domowymi, komercyjnymi i przemysłowymi.
Dzięki MOQ wynoszącemu 1 jednostkę ZLT-CT1 spełnia potrzeby producentów gniazd, laboratoriów kontroli jakości (QC) i jednostek certyfikujących. Jest produkowany w Chinach i obsługuje płatności T/T w celu zapewnienia bezproblemowych zamówień międzynarodowych. Konstrukcja urządzenia skupia się na odtwarzaniu rzeczywistych scenariuszy napięć, co czyni je niezbędnym elementem zapewniającym zgodność z normą IEC 60884.
Parametry techniczne
Typ parametru |
Konkretne szczegóły |
Numer modelu |
ZLT-CT1 |
Standard zgodności |
IEC 60884 Rozdział 13.4 , IEC 60884 Rysunek 46a/46b |
Zakres siły przyciągania |
30 N (przeciągnięcie przewodu, czas trwania 1 minuta), 120 N (środki łączące/rozłączające) |
Czas trwania testu |
1 minuta (dla testów rozciągania przewodu 30 N) |
Strój standardowy |
1 zestaw odważników (30 N-120 N), 1 sonda pomiarowa 1, 1 mechanizm z możliwością regulacji kąta obrotu |
Kierunek siły |
Zgodny z wymaganiami normy IEC 60884, rysunek 46a/46b |
Pochodzenie produktu |
Chiny |
Termin płatności |
T/T (przesył telegraficzny) |
Cechy produktu
Wydajność zgodna ze standardami
Precyzyjne przyłożenie siły : Dołączony zestaw ciężarków (30 N-120 N) zapewnia dokładne dostarczanie napięcia. Siłę 30 N przykłada się przez 1 minutę w celu symulacji długotrwałego naprężenia przewodów, natomiast siła 120 N sprawdza wytrzymałość końcówek gniazdowych.
Regulowany kąt obrotu : Zintegrowany mechanizm obrotu umożliwia operatorom dostosowanie siły testowej do kierunków przedstawionych na rysunkach 46a/46b , zapewniając, że środowisko testowe odzwierciedla rzeczywiste wykorzystanie gniazda i eliminuje błędy kierunkowe.
Dedykowana sonda testowa : Sonda testowa 1 została zaprojektowana tak, aby bezpiecznie chwytać standardowe przewody gniazdowe, zapobiegając poślizgowi podczas testowania i zapewniając dokładne wyniki.
Projekt zorientowany na użytkownika
Oznaczone ciężarki : Odważniki są wyraźnie oznaczone (30 N, 60 N, 90 N, 120 N) w celu szybkiego wyboru i skrócenia czasu konfiguracji pomiędzy testami.
Stabilna podstawa : Wytrzymała podstawa zapobiega przewróceniu się podczas testów z dużą siłą (120 N), zwiększając bezpieczeństwo operatora i spójność testów.
Aplikacja
Docelowe branże i scenariusze
Produkcja gniazd : Sprawdzanie połączeń przewodów w gniazdach zasilania prądem przemiennym (np. typu A, C, G) przed produkcją masową, zapewniając zgodność ze światowymi normami bezpieczeństwa.
Jednostki certyfikujące : przeprowadzanie obowiązkowych testów zgodności w celu certyfikacji gniazd z normą IEC 60884 — wymaganą w przypadku gniazdek marketingowych w Europie, Azji i Afryce.
Przemysłowe laboratoria kontroli jakości : testowanie zacisków gwintowanych w gniazdach fabrycznych paneli sterowania, zapobieganie odłączaniu przewodów, które mogłoby spowodować przestoje sprzętu lub wypadki elektryczne.
Weryfikacja posprzedażna : Ocena odnowionych lub naprawionych gniazd w celu zapewnienia, że ich połączenia przewodowe spełniają te same standardy bezpieczeństwa, co nowe produkty.
Często zadawane pytania
Jaka jest różnica między siłami testowymi 30 N i 120 N?
Siła 30 N (czas trwania 1 minuta) sprawdza, czy przewody pozostają połączone pod normalnym obciążeniem użytkowym. Siła 120 N ocenia wytrzymałość końcówek gniazdowych (środków łączących/rozłączających), aby wytrzymać wyższe napięcie bez awarii.
Czy ZLT-CT1 zawiera wszystkie niezbędne elementy testowe?
Tak. Standardowe wyposażenie obejmuje odważniki (30 N-120 N), sondę testową 1 i regulowany mechanizm obrotowy — wszystko wymagane do przeprowadzenia testów zgodnie z normą IEC 60884, rozdział 13.4 i rysunek 46a/46b. Do podstawowych testów nie są potrzebne żadne dodatkowe narzędzia.
Czy może testować różne typy gniazd (np. typ C, typ G)?
Absolutnie. Regulowany kąt obrotu i uniwersalna sonda testowa 1 umożliwiają dostosowanie do różnych typów gniazd (typ A, C, G itp.), dzięki czemu jest wszechstronna na rynkach światowych.
Czy w przypadku zamówień zbiorczych dostępne są niestandardowe warunki płatności?
W przypadku zamówień masowych (5+ jednostek) zespół sprzedaży ZLTJC może omówić dostosowane plany płatności. Zamówienia standardowe korzystają z płatności T/T ze względów bezpieczeństwa.
Czy zapewniona jest pomoc techniczna dotycząca konfiguracji?
Tak. ZLTJC udostępnia instrukcje obsługi w języku angielskim/chińskim zawierające instrukcje krok po kroku. Nasz zespół techniczny oferuje również wsparcie online (e-mail/rozmowa wideo), aby pomóc w kalibracji i wstępnych testach.
