تکیه گاه تشک Platforn Impactor تجهیزات تست IEC60601-2-52

ضربه گیر سکوی پشتیبانی تشک

جزئیات محصول: مدل ZLT-CJ9

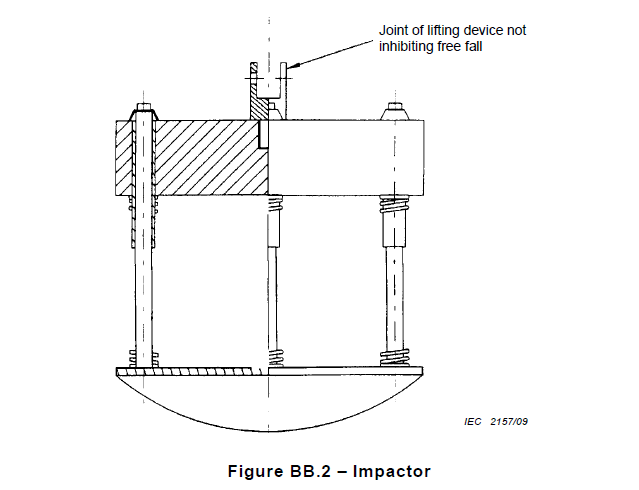

برای تعیین استحکام مکانیکی و دوام سکوی تکیه گاه تشک، مطابق با IEC60601-2-52 پیوست BB.2 و شکل BB.2.

تشک را همانطور که سازنده مشخص کرده روی سکوی تکیه گاه تشک در موقعیتی قرار دهید که عنصر متحرک عاری از عناصر نگهدارنده باشد و شیب آنها نسبت به افقی کمتر از 7 ^{درجه باشد} و در صورت قابلیت تنظیم ارتفاع، سکوی تکیه گاه تشک باید در وسط محدوده احتمالی تنظیم قرار گیرد.

از ارتفاع 180 میلی متری بالای تشک، ضربه گیر را 20 بار روی تخت پزشکی بیندازید و روی هر یک از مکان هایی که در شکل BB.1 در IEC60601-2-52 علامت 'B' مشخص شده است، ضربه زن باید آزادانه بیفتد، اما ممکن است از راهنماهایی برای اطمینان از نزدیک شدن محل استفاده شود.

پس از اعمال بار، هیچ عنصری از تخت پزشکی نباید دچار اتلاف، شکستگی یا ایجاد خطر شود.

لباس استاندارد:

1 بدنه ضربه‌گیر، با قطر (200±5) میلی‌متر، که وجه آن دارای انحنای کروی محدب به شعاع 300 میلی‌متر با شعاع لبه جلویی 12 میلی‌متر است.

1 مجموعه جرمی، جرم کل 25 کیلوگرم ± 0.1 کیلوگرم، بدنه و قطعات مرتبط با آن (منهای فنرها) باید دارای جرم 17±0.1 کیلوگرم باشند.

1 سیستم فنر، نرخ فنر 6،9N/mm±1N/mm است، فاصله تراکم باقی مانده حداقل 60 میلی متر است.
