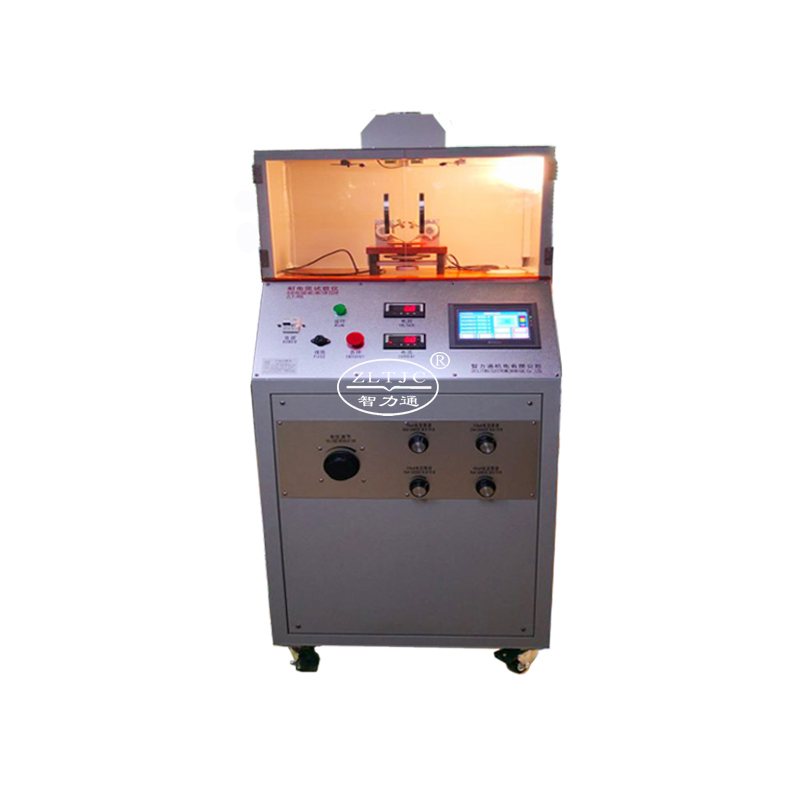

Korkeajännitekaarisytytystesteri Tuotetiedot: Malli ZLT-HVL Tämä testimenetelmä kattaa alustavasti samanlaisten materiaalien eron suhteessa niiden kestävyyteen korkeajännitteisen, pienvirran kaaren vaikutukselle lähellä eristeen pintaa, jolloin tarkoituksena on muodostaa siihen johtava reitti tai aiheuttaa materiaalin johtamisen johtuen paikallisesta hajoamisesta lämpö- ja kemiallisesta eroosiosta. IEC61621,ASTMD495,UL746A, lauseke 22.2. Vakiovarusteet: 1 valokaarivastuksen testipiiri, joka tuottaa korkean jännitteen 12,5 KV asti, säädettävä 1 virransäätövastus, joissa on R10, R20, R30, R40 - neljä vastusta, tarjoavat kaarivirrat 10 mA, 20 mA, 30 mA ja 40 mA, vastaavasti, 1 milliampeerin lukema 1 milliamac metristä. 40 mA:iin virheellä enintään ±5 %, 1 elektrodisarja on valmistettu halkaisijaltaan 2,4 mm ± 0,05 mm volframitangosta, jossa ei ole halkeamia, kuoppia tai karkeita kohtia, vapaan elektrodin pituuden on oltava vähintään 20 mm, se on hiottava ja kiillotettu, jotta saadaan aikaan elektrodit ja 300 ± 10 -kulman kiinnitysvälineet, elektrodit 10 akseliin nähden. testinäyte oikeassa kulmassa kaaren kohdistamiseksi testinäytteen kärjen pintaan, jokainen elektrodi on säädettävä niin, että se lepää itsenäisesti testikappaleessa 0,5N±0,05N voimalla,ne ovat samassa pystytasossa ja ovat molemmat 350±10 kaltevia vaakasuoraan nähden, 1 mittari, mittaamaan kahden ±0 mm:n kärjen 6,35 mm:n kärkeä. kammio, kotelo ilman tuuletusta, mitat vähintään 300mm × 150mm × 100mm, Virtalähde: 220V50Hz muut jännitteet pyynnöstä.
