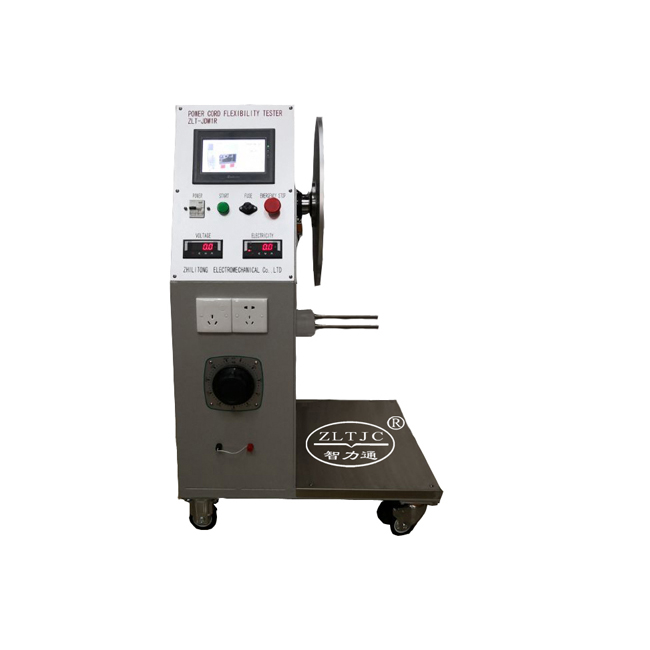

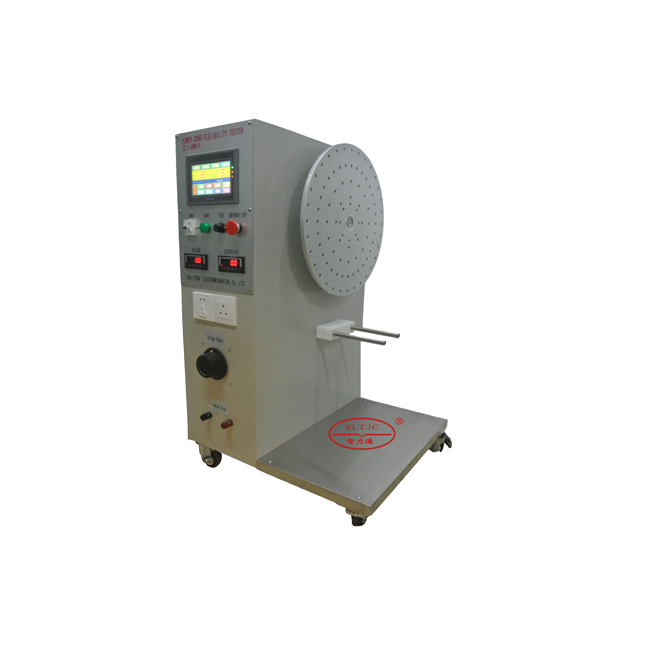

IEC60335 Fearais Teaghlaigh Trealamh Tástála Rothlaithe Cábla Solúbtha Agus Nasc Sclóine

Tá an chuid den fhearas lena n-áirítear an oscailt inlet socraithe don bhall ascalach ionas, nuair a bhíonn an téad soláthair ag lár a taistil, go bhfuil ais an chorda ina dtéann sé isteach sa gharda corda nó ionraoin ingearach agus go dtéann sé tríd an ais ascalaithe. Beidh mór-ais na coda de chorda cothroma comhthreomhar leis an ais ascalaithe.

Tá an corda luchtaithe ionas go mbeidh an fórsa a chuirtear i bhfeidhm

– 10 N, i gcás cordaí a bhfuil achar trasghearrtha ainmniúil acu ar mó é ná 0,75 mm2;

– 5 N, i gcás cordaí eile.

Coigeartaítear an fad X, mar a thaispeántar i bhfigiúr 8 IEC60335, idir an ais ascalaithe agus an pointe a dtéann an corda nó an garda corda isteach san fhearas, ionas go ndéanann an téad agus an t-ualach gluaiseacht cliathánach íosta nuair a ghluaiseann an ball ascalach thar a raon iomlán.

Gluaistear an ball ascalach trí uillinn 90° (45° ar an dá thaobh den cheartingearach), agus is é 20 000 líon na n-ascalaithe do cheangaltáin chineál Z agus 10 000 do cheangail eile. Is é an ráta flexing ná 60 in aghaidh an nóiméid.

Feisteas Caighdeánach:

1 mótar tiomána leictreach le trealamh laghdaithe agus sclóine,

1 seafta aschuir, uillinn sclóine 45°,60° nó 90° ar gach taobh den ingearach,

1 shraith meáchain, 5N-10N,

1 coigeartú luais, le haghaidh minicíocht sclóine 10 ~ 60 rpm,

1 aonad rialaithe le cuntar réamhchinntiúcháin 6 dhigit chun an tiomáint a mhúchadh, agus taifeadann sé líon na sclóine nuair a bhíonn an ciorcad oscailte samplach,

1 chiorcad rialaithe de 3 aschur cumhachta KVA, soláthar cumhachta don eiseamal,

Soláthar Cumhachta: AC220V 50Hz, voltais agus minicíochtaí eile ar iarratas.
