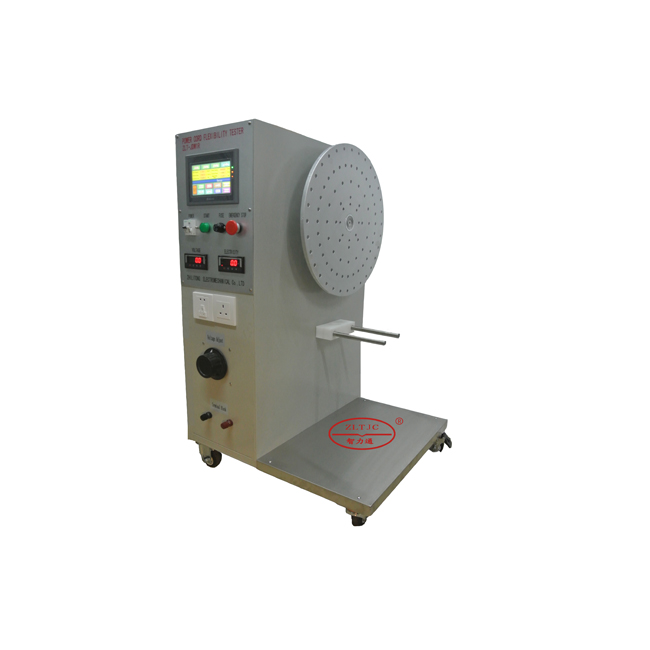

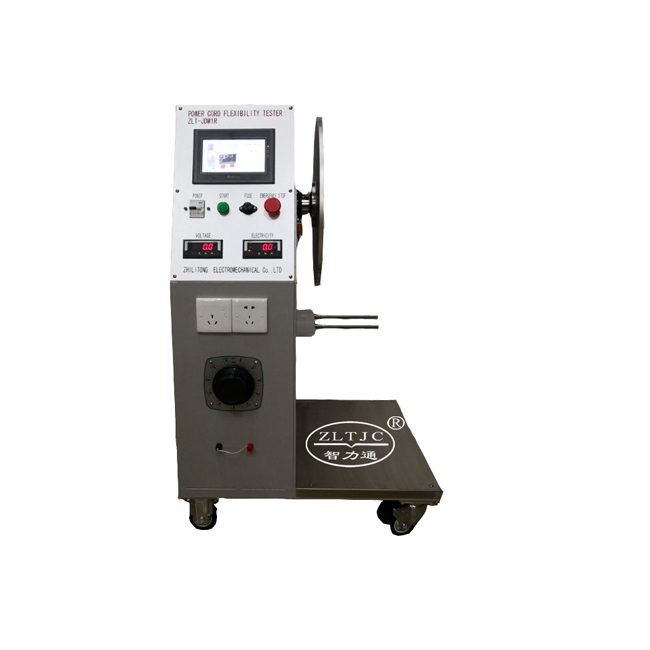

IEC60335 Equipo de prueba de rotación de cable y electrodomésticos de electrodomésticos

La parte del aparato que incluye la apertura de entrada se fija al miembro oscilante de modo que, cuando el cable de suministro está en el medio de su viaje, el eje del cordón donde entra en la protección o entrada del cordón es vertical y pase a través del eje de oscilación. El eje principal de la sección de cables planos debe ser paralelo al eje de oscilación.

El cable se carga para que la fuerza aplicada sea

-10 n, para cordones que tienen un área de sección transversal nominal superior a 0,75 mm2;

- 5 N, para otros cables.

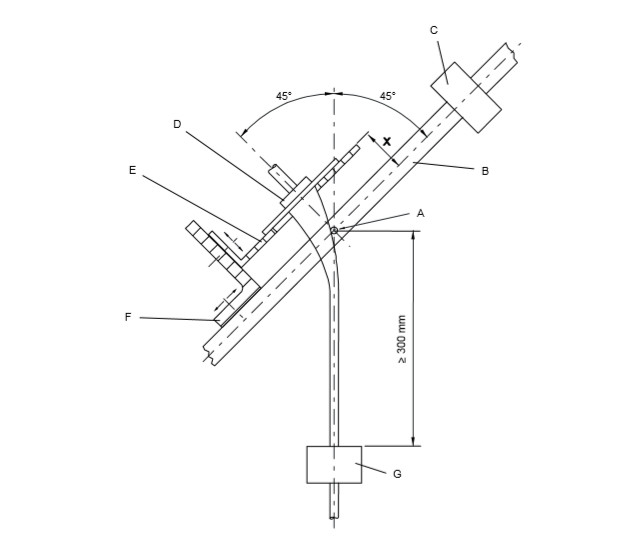

La distancia x, como se muestra en IEC60335 Figura 8, entre el eje de oscilación y el punto donde el protector del cable o el cordón ingresa al aparato, se ajusta de modo que cuando el miembro oscilante se mueve sobre su rango completo, el cable y la carga realizan el movimiento lateral mínimo.

El miembro oscilante se mueve a través de un ángulo de 90 ° (45 ° a cada lado de la vertical), el número de flexiones para accesorios tipo Z es de 20 000 y para otros accesorios 10 000. La velocidad de flexión es de 60 por minuto.

Atuendo estándar:

1 motor de transmisión eléctrica con reducción y equipo giratorio,

1 eje de salida, ángulo giratorio de 45 °, 60 ° o 90 ° a cada lado de la vertical,

1 conjuntos de pesas, 5n-10n,

1 ajuste de velocidad, para la frecuencia giratoria de 10 ~ 60 rpm,

1 Unidad de control con un contador predeterminado de 6 dígitos para apagar la unidad, y registra el número de giro cuando la muestra abre circuito,

1 Circuito de control de potencia de 3 kVA, fuente de alimentación a la muestra,

Fuente de alimentación: AC220V 50Hz, otros voltajes y frecuencias a pedido.
