IEC60227-2 מנגנון לבדיקת כיפוף כבל טינסל

IEC60227-2 מנגנון לבדיקת כיפוף כבל טינסל

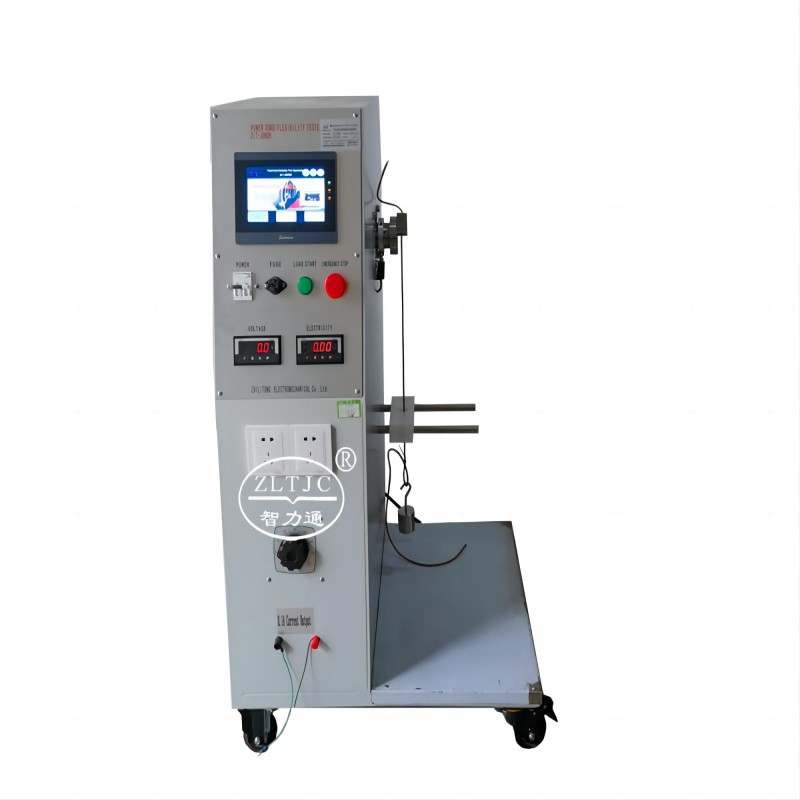

פרטי מוצר: דגם ZLT-JDW2R

כדי לקבוע את יכולת הכיפוף של חוט הטינסל, בהתאם לסעיף 3.2, איור 2, איור 2 ו- IEC 60227-1 סעיף 5.6.3.2.

מדגם של חוט באורך מתאים יתוקן במנגנון, ועמוס במשקל בעל מסה של 0,5 ק'ג. זרם של כ- 0,1 א 'יועבר דרך המוליכים.

הדגימה תהיה כפופה לאחור וקדימה לכיוון בניצב למישור צירי המוליכים, ושני המיקומים הקיצוניים מהווים זווית של 90 ⁰ משני צידי האנכי.

כיפוף הוא תנועה עד 180 ⁰. קצב הכיפוף הוא 60 לדקה.

תלבושת סטנדרטית:

מנוע כונן חשמלי אחד עם הפחתה והילוך מסתובב,

1 פיר פלט, זווית מסתובבת 180 ° משני צדי האנכי,

משקל אחד, 0,5 ק'ג,

התאמת מהירות אחת, לתדר מסתובב 10 ~ 60 סל'ד,

1 יחידת בקרה עם דלפק קביעה מראש של 6 ספרות כדי לכבות את הכונן, ורושמת את מספר ההסתובבות כאשר המדגם פתוח מעגל,

1 זרם פלט, בערך 0,1 א,

ספק כוח: AC220V 50Hz, מתחים ותדרים אחרים על פי בקשה.
