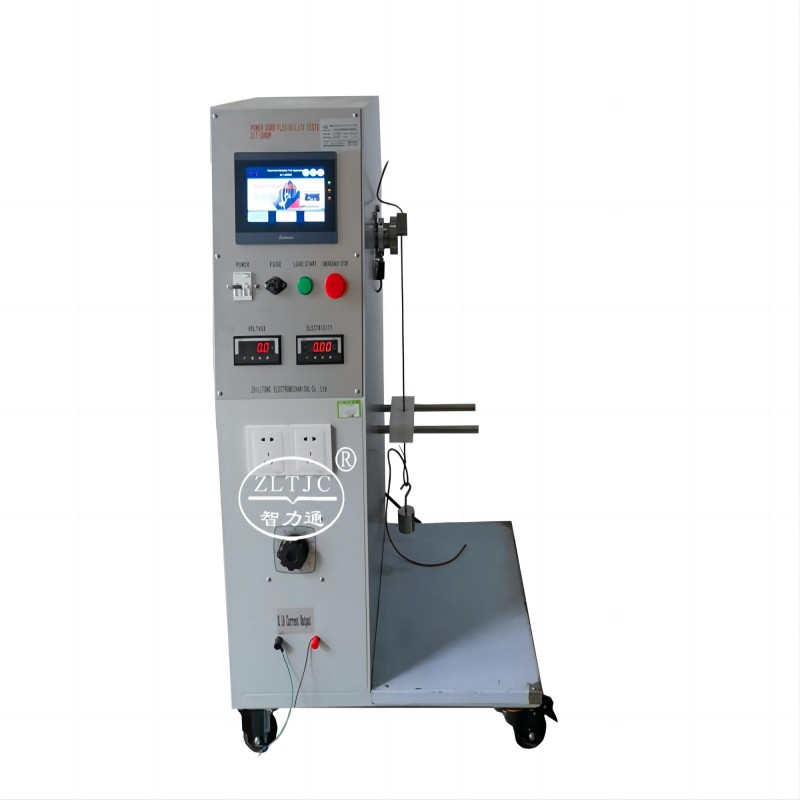

IEC60227-2 ٹنسل کورڈ موڑنے والا ٹیسٹ اپریٹس

IEC60227-2 ٹنسل کورڈ موڑنے والا ٹیسٹ اپریٹس

پروڈکٹ کی تفصیلات: ماڈل ZLT-JDW2R

IEC 60227-2 شق 3.2، شکل 2 اور IEC 60227-1 شق 5.6.3.2 کے مطابق، ٹنسل کی ہڈی کی موڑنے کی صلاحیت کا تعین کرنے کے لیے۔

مناسب لمبائی کی ہڈی کا ایک نمونہ اپریٹس میں طے کیا جائے گا، اور 0,5 کلوگرام وزن کے ساتھ لدا ہوا ہوگا۔ تقریباً 0,1 A کا کرنٹ کنڈکٹرز سے گزرے گا۔

نمونے کو کنڈکٹرز کے محوروں کے طیارہ کے لیے سیدھے سمت میں پیچھے کی طرف اور آگے جھکنا چاہیے، دو انتہائی پوزیشنیں ⁰ عمودی کے دونوں طرف 90 کا زاویہ بناتی ہیں۔

موڑنا 180 کے ذریعے ایک حرکت ہے ⁰۔ موڑنے کی شرح 60 فی منٹ ہے۔

معیاری لباس:

کمی اور گھومنے والے گیئر کے ساتھ 1 الیکٹرک ڈرائیو موٹر،

1 آؤٹ پٹ شافٹ، عمودی کے دونوں طرف گھومنے والا زاویہ 180°،

1 وزن، 0.5 کلوگرام،

1 رفتار ایڈجسٹمنٹ، گھومنے والی فریکوئنسی 10~60 rpm کے لیے،

1 کنٹرول یونٹ جس میں ڈرائیو کو بند کرنے کے لیے 6 ہندسوں کا پہلے سے تعین کرنے والا کاؤنٹر ہے، اور جب نمونہ کھلا ہوا سرکٹ ہوتا ہے تو گھومنے کی تعداد کو ریکارڈ کرتا ہے،

1 آؤٹ پٹ کرنٹ، تقریباً 0,1 A،

بجلی کی فراہمی: AC220V 50Hz، درخواست پر دیگر وولٹیجز اور فریکوئنسی۔
