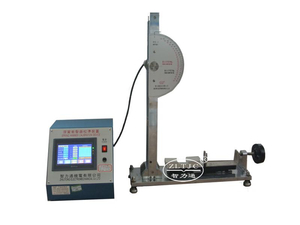

בדיקת השפעה באמצעות Sphere עבור IEC62368 איור T.1 מכשיר בדיקת השפעה :
פרטי מוצר: דגם ZLT-DL
לבדיקת החוזק המכני ואת חוזק ההשפעה על ידי בדיקת מטוטלת ועל ידי בדיקת ירידה, על פי IEC60598 איור 21, IEC60950 סעיף 4.2.5 ואיור 4 א. כדור פלדה חלק ומוצק, בקוטר של כ- 50 מ'מ ובמסה של 500 גרם ± 25 גרם, מותר ליפול בחופשיות ממנוחה דרך מרחק אנכי של 1,3 מ 'על הדגימה.
בנוסף, כדור הפלדה מושעה על ידי חוט ומנופף כמטוטלת על מנת למרוח השפעה אופקית, ונופל במרחק אנכי של 1,3 מ 'על המדגם.
תלבושת סטנדרטית:
2 כדור פלדה, קוטר 1 50 ± 0,3 מ'מ, מסה 500 גרם ± 25 גרם, עם 1 משעממים M4, עוד לא עם משעממים,
מסגרת בדיקה 1, גובה ההשפעה מתכוונן 0,5 מ '~ 1,5 מ'.
