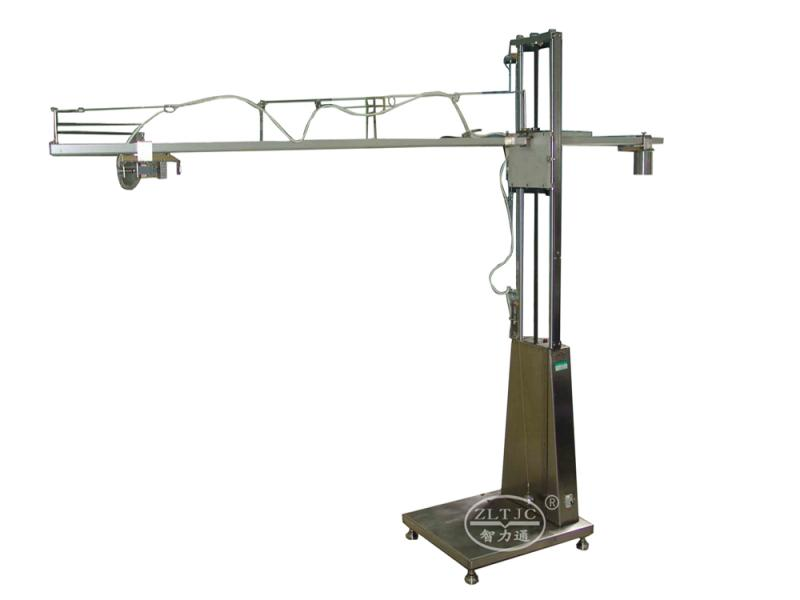

IEC62368용 구를 사용한 충격 테스트 그림 T.1 충격 테스트 장치 :
제품 세부 정보: 모델 ZLT-DL
IEC60598 그림 21, IEC60950 조항 4.2.5 및 그림 4A에 따라 진자 테스트와 낙하 테스트를 통해 기계적 강도와 충격 강도를 테스트합니다. 직경이 약 50mm이고 질량이 500g±25g인 단단하고 부드러운 강철 공을 정지 상태에서 수직 거리 1.3m를 통해 시료 위로 자유롭게 떨어뜨립니다.
또한, 수평 충격을 가하기 위해 강철 공을 코드에 매달고 진자처럼 흔들어 수직 거리 1.3m를 통해 시료에 떨어뜨립니다.
표준 의상:
강철 볼 2개, 직경 50±0,3mm 1개, 질량 500g±25g, 나사 구멍 M4 1개, 나사 구멍 없음,
1개의 테스트 프레임, 충격 높이 조정 가능(0,5m ~1,5m).
