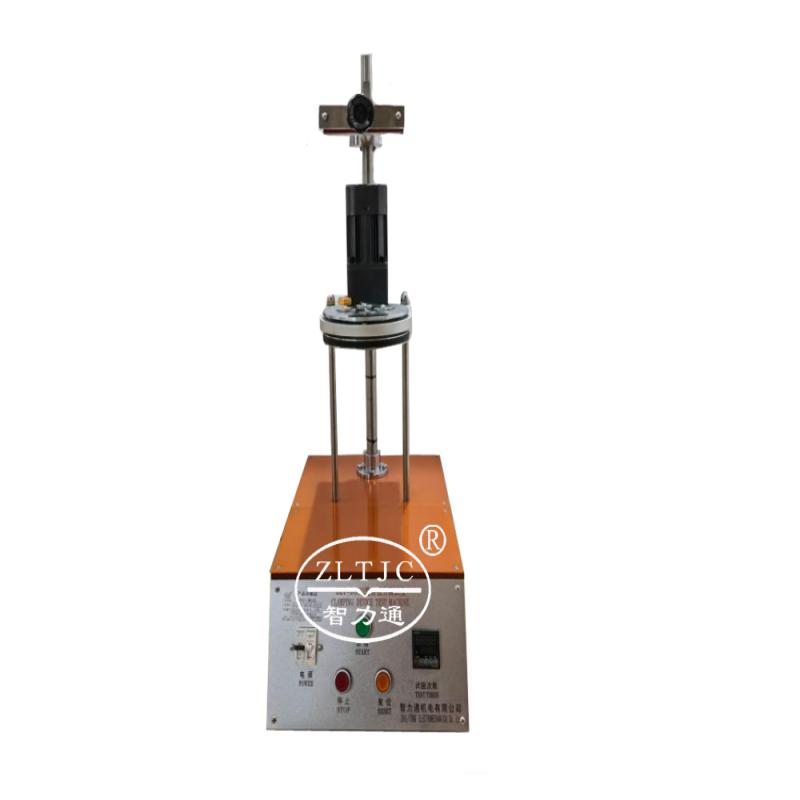

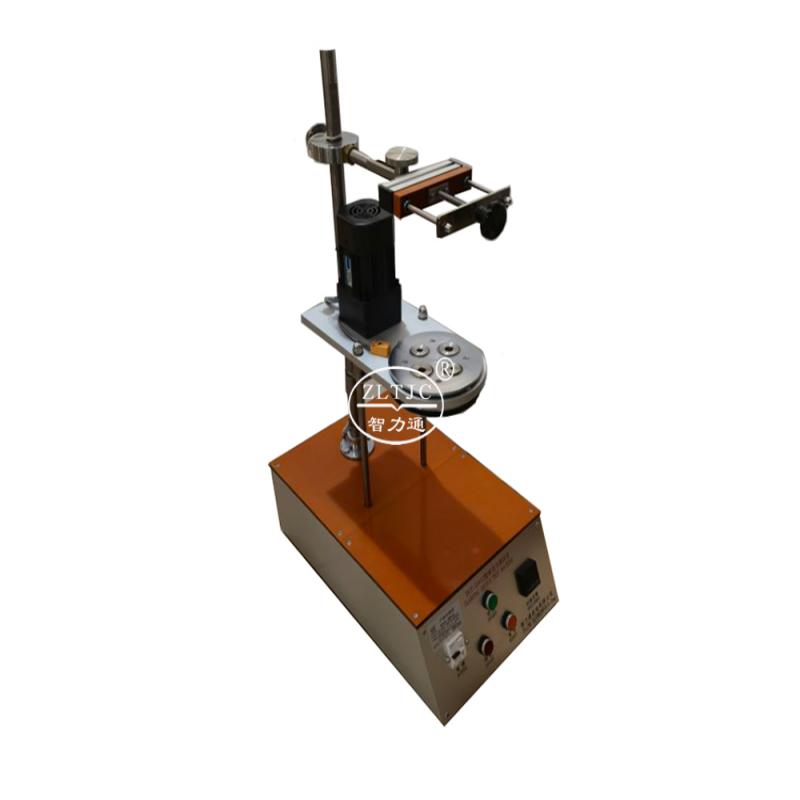

IEC 60884 szorítóeszköz-vizsgáló gép
Teszteszköz a vezetők sérüléseinek ellenőrzésére
Termék részletek: ZLT-DSG2 modell
A rugalmas elektromos vezetékek rögzítésére szolgáló szorítóeszközök megbízhatóságának tesztelése az IEC60884-1 11. ábrája és a VDE0620 12.2.5 pontja szerint, de csak 10 mm-es keresztmetszeti területeken 2 .
Standard öltözet:
1 forgó lap függőleges forgástengellyel a vezető mozgatásához, a mintába szorítva,
1 db perselytartó, szögérintkező golyóscsapággyal, a forgó lapba beépítve 37,5 mm excentricitással, a mintába szorított vezető vezetésére, furat 15 mm,
1 váltakozó áramú motor a forgó lemez meghajtásához 10±2 ford./perc sebességgel,
1 kézi satu a minta rögzítéséhez, magassága (H) 260-280-300-320 mm-re állítható, cserélhető pofákkal,
4 db persely 6,5-9,5 mm-12,7-14,3 mm furatátmérővel, a forgó lap befogadására alkalmas,
1 db súlydarab készlet, 300g-400g-700g-900g-1400g-2000g, befogószerkezettel, a vizsgálóvezetőre felfüggeszthető
1 áramkör folytonosság-ellenőrző a rögzítési pont figyelésére, az időzítő leállítására és az egész gép kikapcsolására,
1 rackbe szerelt egység vezérlőpanellel, főkapcsolóval, időzítővel a kívánt tesztidőtartam kiválasztásához, nyomógombbal a behúzáshoz, indító és leállító nyomógombokhoz, valamint kapcsolóval az áramkör folytonosság-ellenőrzőjének felügyeletének aktiválásához.
Tápellátás: 220V 50Hz, egyéb feszültség kérésre
